GERÄTEBESCHREIBUNG
2
17
OPTISONIC 3400
www.krohne.com
12/2013 - 4002740702 - HB OPTISONIC 3400 -de-R02

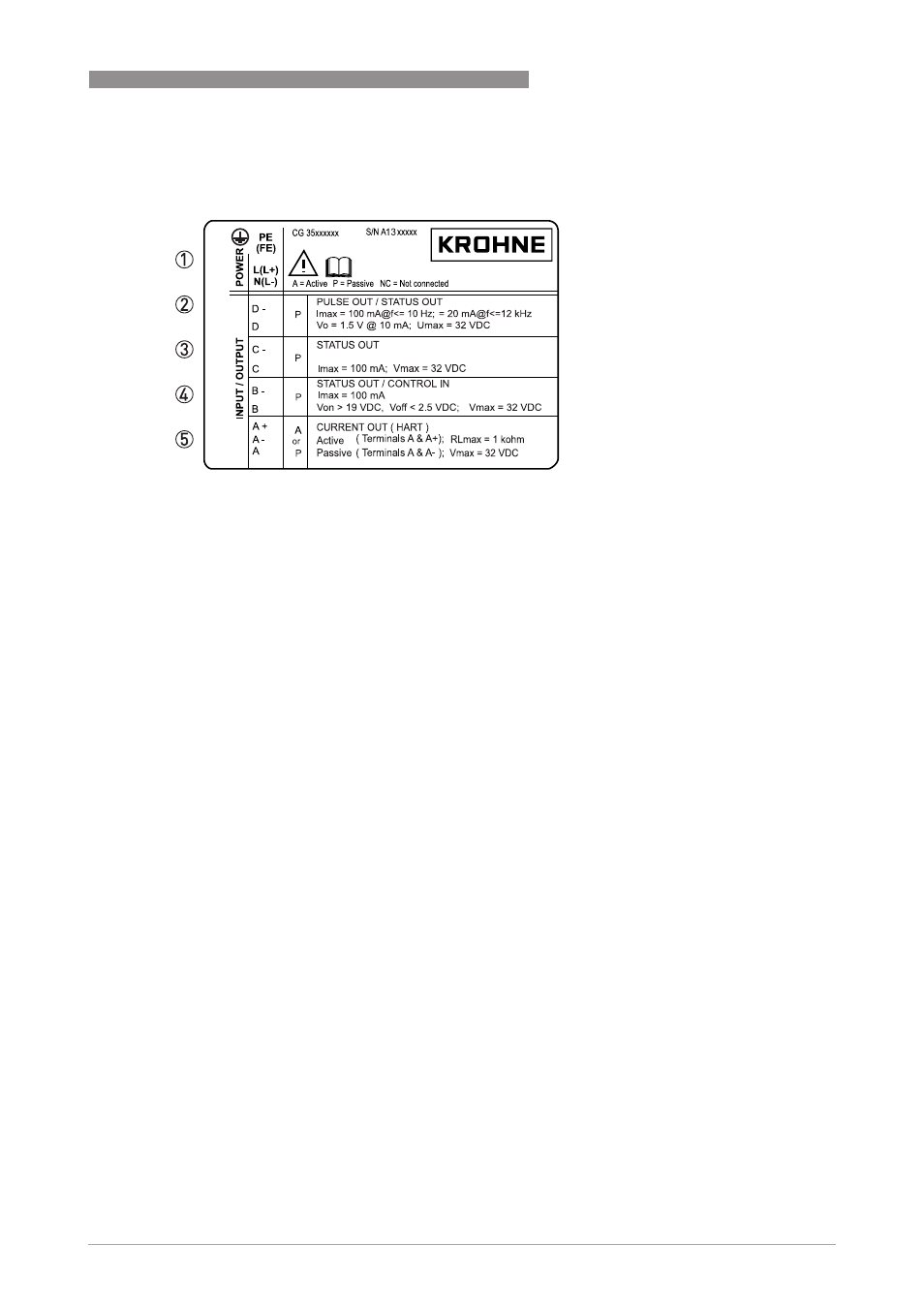

Elektrische Anschlussdaten der Ein-/Ausgänge (Beispiel Basis-Version)
Elektrische Anschlussdaten der Ein-/Ausgänge (Beispiel Basis-Version)
Elektrische Anschlussdaten der Ein-/Ausgänge (Beispiel Basis-Version)
Elektrische Anschlussdaten der Ein-/Ausgänge (Beispiel Basis-Version)
• A = aktiver Betrieb; Messumformer liefert die Hilfsenergie zum Anschluss der Folgegeräte
• P = passiver Betrieb; externe Hilfsenergie erforderlich zum Betrieb der Folgeinstrumente
• N/C = Anschlussklemmen nicht belegt
1 Hilfsenergie (AC: L und N, DC: L+ und L-, PE für ≥ 24V AC, FE für ≤ 24 VAC und DC)
2 Anschlussdaten der Anschlussklemme D/D-
3 Anschlussdaten der Anschlussklemme C/C-
4 Anschlussdaten der Anschlussklemme B/B-
5 Anschlussdaten der Anschlussklemme A/A-; A+ nur bei Basis-Version in Funktion
