ELEKTRISCHE ANSCHLÜSSE
4
51
OPTISONIC 3400
www.krohne.com 12/2013 - 4002740702 - HB OPTISONIC 3400 -de-R02
Stromausgang aktiv (HART ® -fähig nur Stromausgangs-Klemmen C/C-), Exi E/A
• Anschlusspolarität beachten.
• U
int, nom
= 20 VDC
• I ≤ 22 mA
• R
L
≤ 450 Ω
• X kennzeichnet die Anschlussklemmen A oder C, je nach Ausführung des Messumformers.
Stromausgang passiv (HART ® -fähig nur Stromausgangs-Klemmen C/C-), Exi E/A
• Beliebige Anschlusspolarität.
• U
ext
≤ 32 VDC
• I ≤ 22 mA
• U
0
≥ 4 V
• R
L, max
= (U
ext
- U
0
/ I
max
• X kennzeichnet die Anschlussklemmen A oder C, je nach Ausführung des Messumformers.

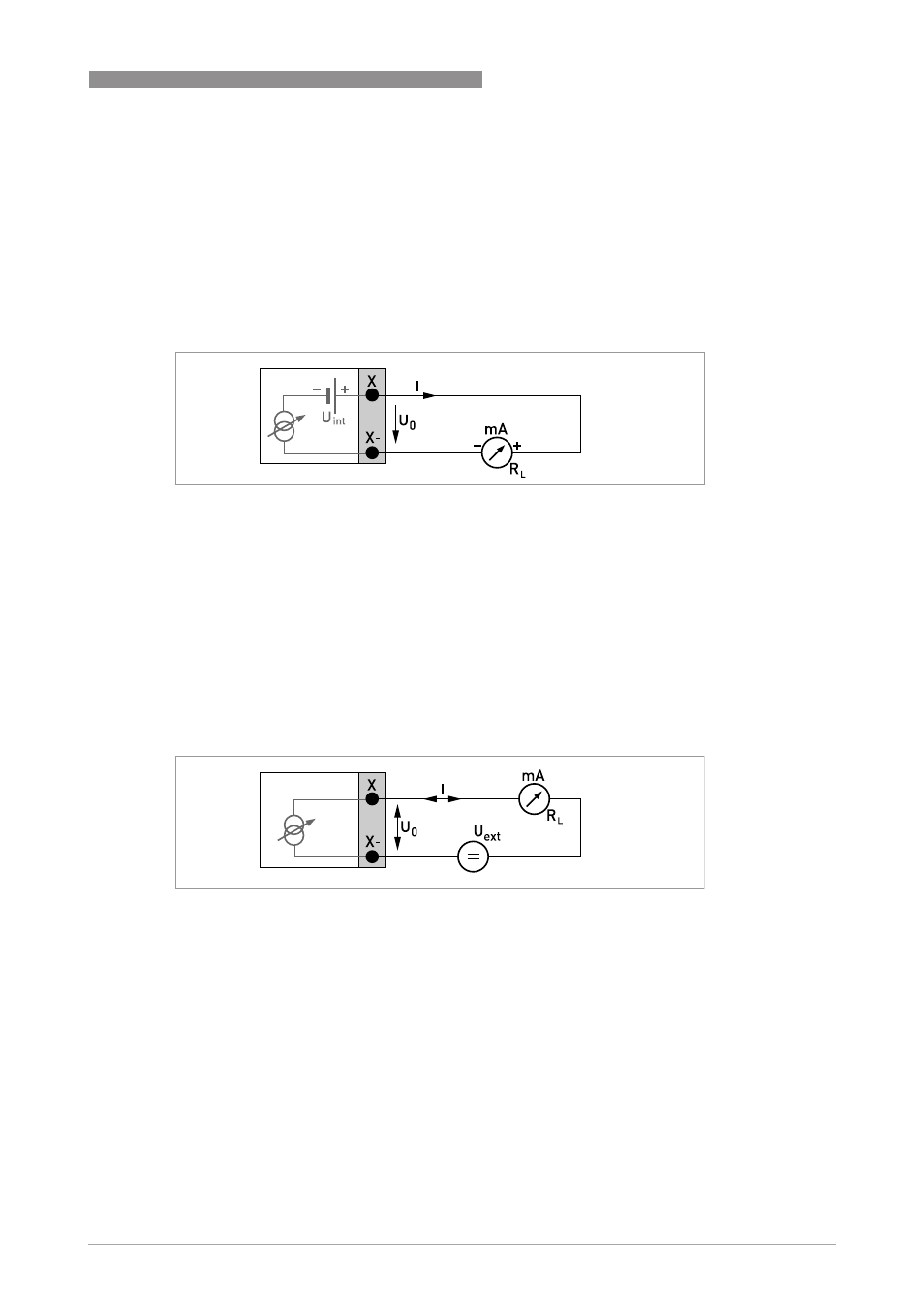

Abbildung 4-23: Stromausgang aktiv I
a
Exi
Abbildung 4-24: Stromausgang passiv I
p
Exi
