4
ELEKTRISCHE ANSCHLÜSSE
48
OPTISONIC 3400
www.krohne.com
12/2013 - 4002740702 - HB OPTISONIC 3400 -de-R02
Statusausgang/Grenzwertschalter passiv, Modulare E/A
• Beliebige Anschlusspolarität.
• U
ext
= 32 VDC
• I ≤ 100 mA
• R
L, max
= 47 kΩ
R
L, min
= (U
ext
- U
0
) / I
max
• offen:
I ≤ 0,05 mA bei U
ext
= 32 VDC
geschlossen:
U
0, max
= 0,2 V bei I ≤ 10 mA
U
0, max
= 2 V bei I ≤ 100 mA
• Im spannungslosen Zustand des Geräts ist der Ausgang offen.
• X kennzeichnet die Anschlussklemmen A, B oder D, je nach Ausführung des Messumformers.
Statusausgang/Grenzwertschalter S
N
NAMUR, Modulare E/A
• Beliebige Anschlusspolarität.
• Anschluß nach EN 60947-5-6
• offen:
I
nom
= 0,6 mA
geschlossen:
I
nom
= 3,8 mA
• Im spannungslosen Zustand des Geräts ist der Ausgang offen.
• X kennzeichnet die Anschlussklemmen A, B oder D, je nach Ausführung des Messumformers.

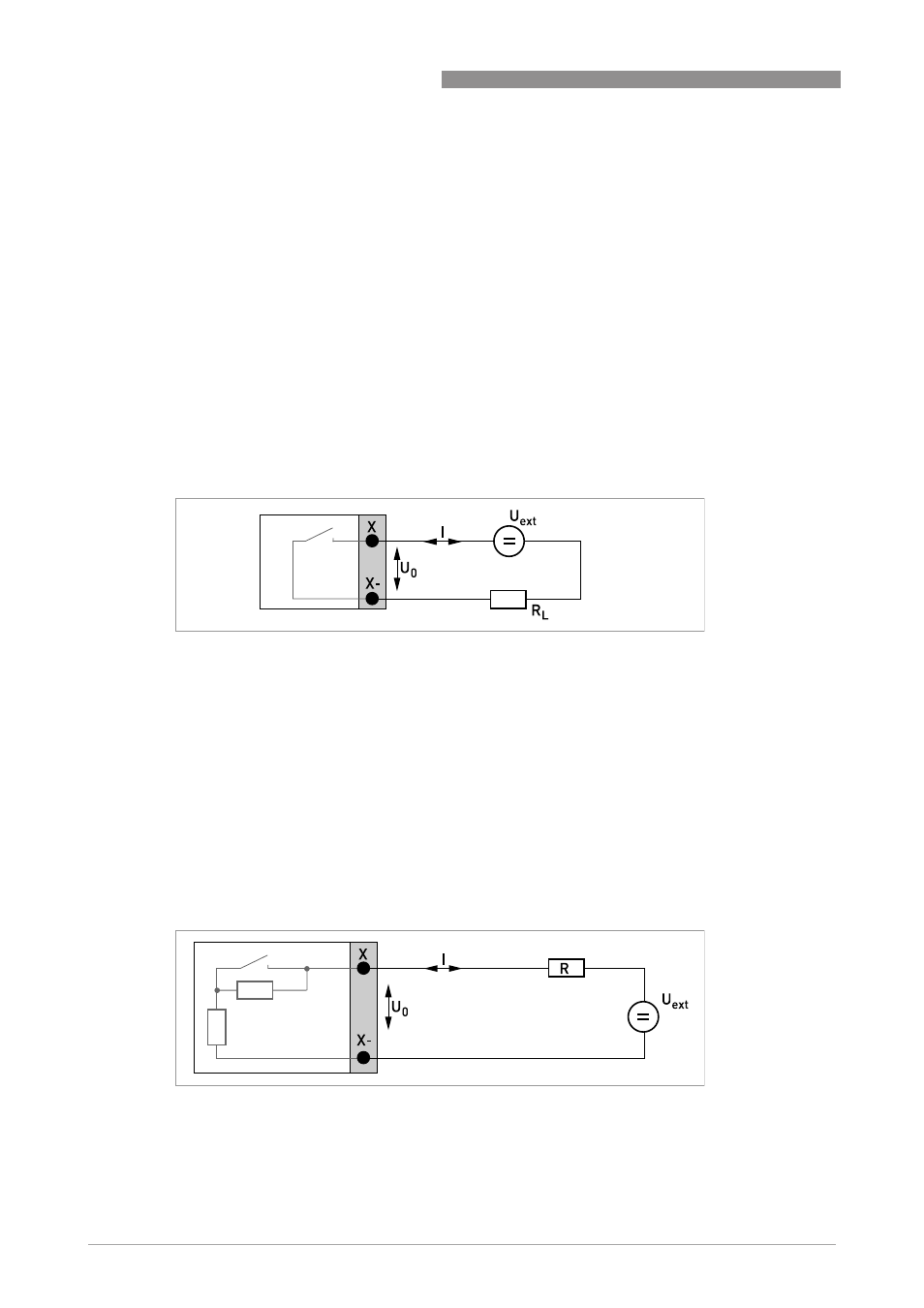

Abbildung 4-18: Statusausgang / Grenzwertschalter passiv S
p
Abbildung 4-19: Statusausgang / Grenzwertschalter S
N
nach NAMUR EN 60947-5-6
