ELEKTRISCHE ANSCHLÜSSE
4
41
OPTISONIC 3400
www.krohne.com 12/2013 - 4002740702 - HB OPTISONIC 3400 -de-R02
4.7.3 Basis Ein-/Ausgänge
Stromausgang aktiv (HART ® ), Basis E/A
• U
int, nom
= 24 VDC nominal
• I ≤ 22 mA
• R
L
≤ 1 kΩ
Stromausgang passiv (HART ® ), Basis E/A
• U
int, nom
= 24 VDC nominal
• U
ext
≤ 32 VDC
• I ≤ 22 mA
• U
0
≥ 1,8 V
• R
L
≤ (U
ext
- U
0
) / I
max
VORSICHT!
Anschlusspolarität beachten.
INFORMATION!
Für weitere Informationen siehe Beschreibung der Ein- und Ausgänge auf Seite 35
und siehe
HART ® -Anschluss auf Seite 53 .

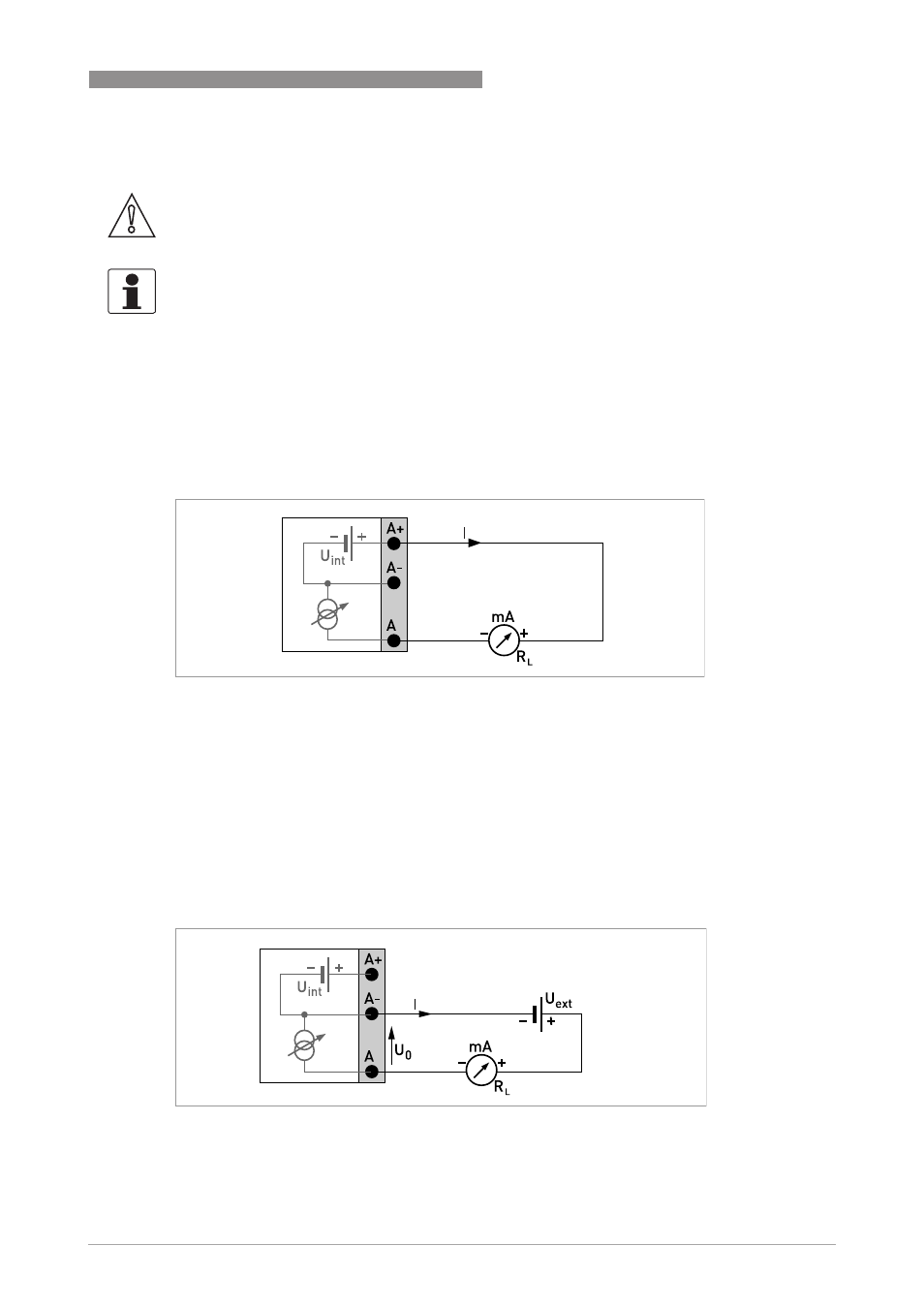

Abbildung 4-7: Stromausgang aktiv I
a
Abbildung 4-8: Stromausgang passiv I
p
