ELEKTRISCHE ANSCHLÜSSE
4
53
OPTISONIC 3400
www.krohne.com
12/2013 - 4002740702 - HB OPTISONIC 3400 -de-R02
Statusausgang/Grenzwertschalter S
N
NAMUR, Exi E/A
• Anschluss nach EN 60947-5-6
• offen:
I
nom
= 0,43 mA
geschlossen:
I
nom
= 4,5 mA
• Im spannungslosen Zustand des Geräts ist der Ausgang geschlossen.
• X kennzeichnet die Anschlussklemmen B oder D, je nach Ausführung des Messumformers.
4.7.6 HART
®
-Anschluss
HART
®
-Anschluss aktiv (Point-to-Point)
Der Parallelwiderstand zum HART
®
-Kommunikator muss R ≥ 230 Ω betragen.
INFORMATION!
•
Beliebige Anschlusspolarität.

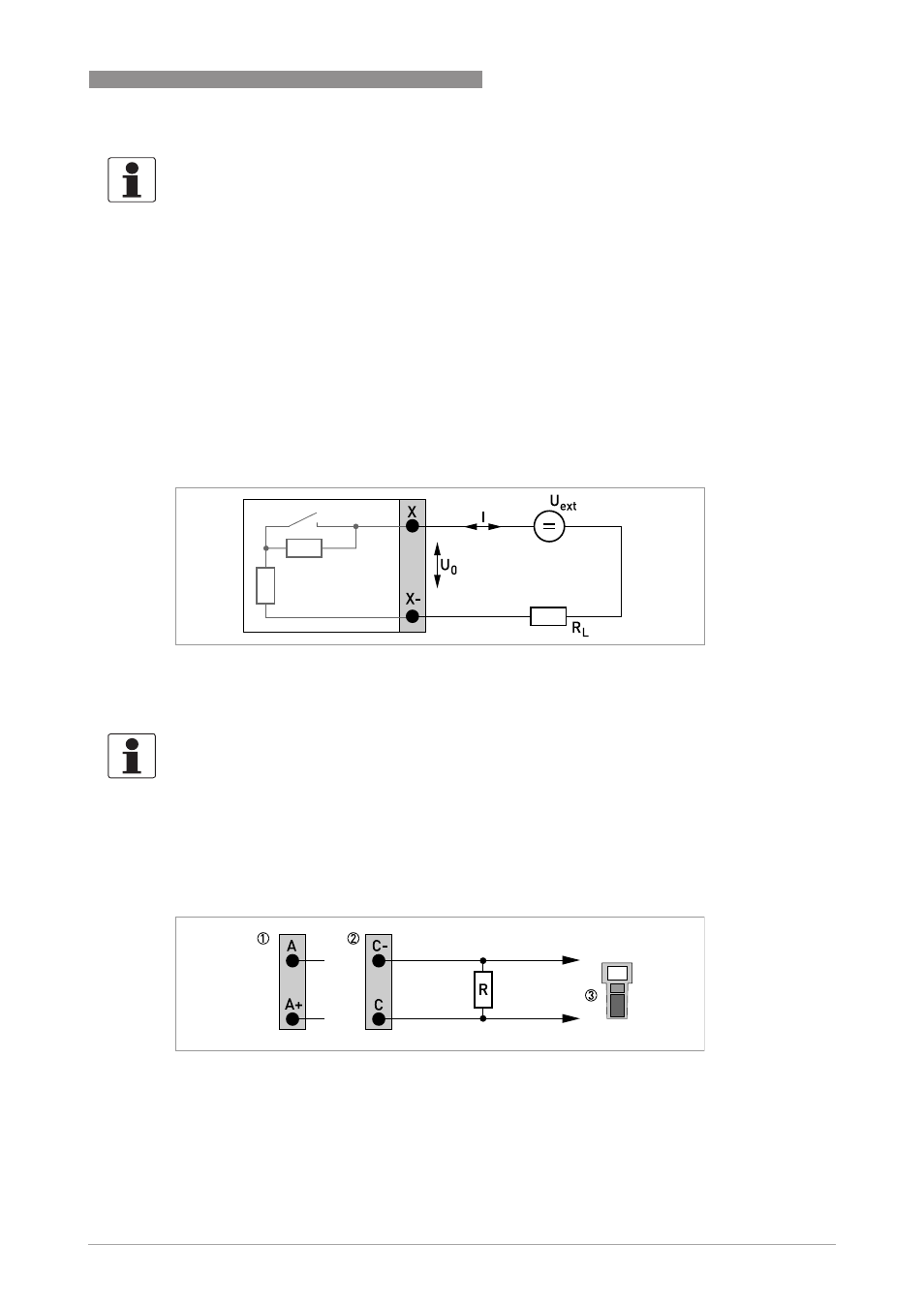

Abbildung 4-27: Statusausgang/Grenzwertschalter S
N
nach NAMUR EN 60947-5-6 Exi
INFORMATION!
•
Bei dem Basis E/A ist der Stromausgang an den Anschlussklemmen A+/A-/A immer HART
®
-
fähig.
•
Bei den Modularen E/A und Ex i E/A ist nur das Stromausgangsmodul für die
Anschlussklemmen C/C-HART
®
-fähig.
Abbildung 4-28: HART
®
Anschluss aktiv (I
a
)
1 Basis E/A: Klemme A und A+
2 Modulare E/A: Klemme C- und C
3 HART
®
-Kommunikator
