6
BETRIEB
56
OPTISONIC 3400
www.krohne.com
12/2013 - 4002740702 - HB OPTISONIC 3400 -de-R02
6.1 Anzeige und Bedienelemente

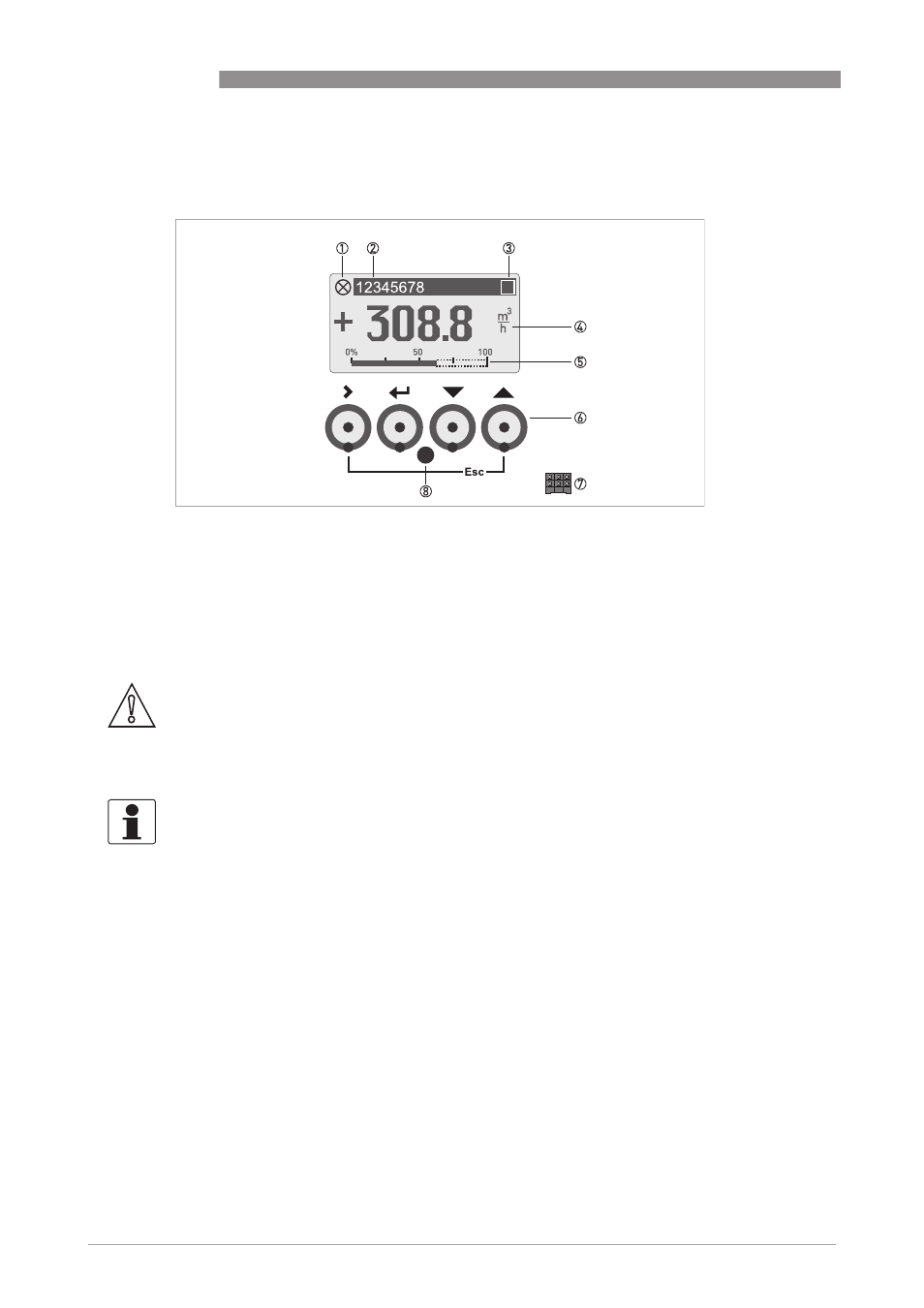

Abbildung 6-1: Anzeige und Bedienelemente (Beispiel: Durchflussanzeige mit 2 Messwerten)
1 Signalisiert eine evtl. vorhandene Statusmeldung in der Statusliste
2 Messstellen-Nr. (wird nur dann angezeigt, wenn der Betreiber diese vorher eingestellt hat)
3 Zeigt das Betätigen einer Taste an
4 1. Messgröße in großer Darstellung
5 Bargraph-Anzeige
6 Bedientasten, optisch und mechanisch (Funktionsweise und Darstellung im Text siehe nachfolgende Tabelle)
7 Schnittstelle zum GDC-Bus (nicht bei allen Messumformer-Ausführungen vorhanden)
8 Infrarotsensor (nicht bei allen Messumformer-Ausführungen vorhanden)
VORSICHT!
Die Verwendung einer Steckbrücke ist ausschließlich gestattet für Geräte im eichpflichtigen
Verkehr um eine unbefugte Änderung von eichpflichtig relevanten Parametern zu blockieren.
Bei Geräten im nicht eichpflichtigen Verkehr (d.h. Prozessinstrumente) darf diese Steckbrücke
nicht benutzt werden!
INFORMATION!
•
Der Schaltpunkt der 4 optischen Tasten liegt direkt vor der Glasscheibe. Die Betätigung
geschieht am zuverlässigsten senkrecht von vorne. Eine seitliche Betätigung kann zu einer
Fehlbedienung führen.
•
Nach 5 Minuten ohne Betätigung erfolgt die automatische Rückkehr zum Messbetrieb. Zuvor
geänderte Daten werden nicht übernommen.
•
Der Wechsel von den optischen Tasten auf die Drucktasten ist direkt möglich. Nach der
Verwendung der Drucktasten müssen Sie ein paar Minuten warten, bevor die optischen
Tasten erneut aktiviert werden.
