SERVICEANLEITUNG TNC 415B/425
Blatt 121
Stand: 01.08.94
Die Steuerung gibt mit Aufdrehen des Override-Potentiometers eine Analogspannung aus und steigert
diese proportional zum Schleppfehler bis maximal 10V. Wird eine Spannung von 10V
±
0,1V mit dem
Vielfach-meßgerät am PRÜFADAPTER gemessen, so ist die Steuerung in Ordnung. Wird jedoch keine
Spannung gemessen, dann Hauptschalter ausschalten, Stecker X8 von der LE lösen, Sollwert-Leitung am
Servo-Verstärker ausklemmen und diese auf Leiterschluß überprüfen. Ist die Sollwert-Leitung in Ordnung,
Stecker X8 an der LE wieder anstecken (Sollwert-Leitung am Servo-Verstärker offen lassen),
Hauptschalter einschalten und Meßvorgang mit Referenzpunkt-Anfahren wiederholen. Wird nun eine
Analogspannung gemessen, so ist die Steuerung in Ordnung. Wird jedoch keine Spannung gemessen, so
ist vermutlich der Analogausgang an der LE defekt.

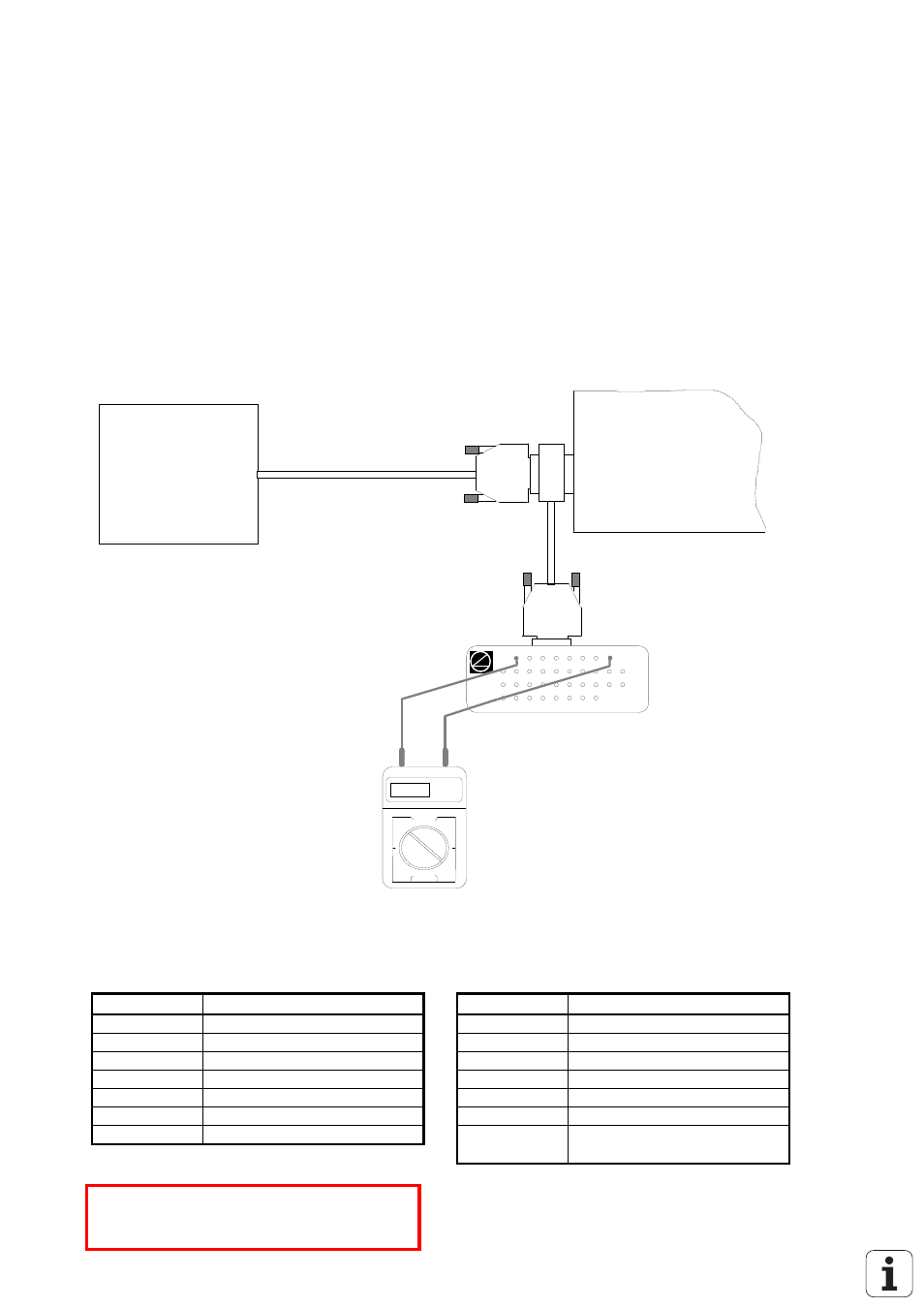

Meßschaltung zur Überprüfung der Analogausgänge
Servo-
Verstärker
ANALOG
Logik-Einheit
X8
Meßadapter
Vielfachmeßgerät
5.15V
X8 Sollwert-Ausgang für 1, 2, 3, 4, 5, S
Flanschdose mit Buchseneinsatz (15pol.)
Anschluß-Nr. Signalbezeichnung
Anschluß-Nr. Signalbezeichnung
1
Analogausgang 1
11
0V Analogausgang 2
3
Analogausgang 2
13
0V Analogausgang 3
5
Analogausgang 3
14
0V Analogausgang 4
7
Analogausgang 4
6
0V Analogausgang 5
4
Analogausgang 5
15
0V Analogausgang S-Achse
8
Analogausgang S-Achse
Gehäuse
Außenschirm = Gerätegehäuse
9
0V Analogausgang 1
2, 10, 12 nicht
belegen
*
Sicherheitshinweise beachten!
