SERVICEANLEITUNG TNC 415B/425
Blatt 73
Stand: 10.01.94
12. Bildschirm-Einheit BC 110/B
12.1 Übersicht

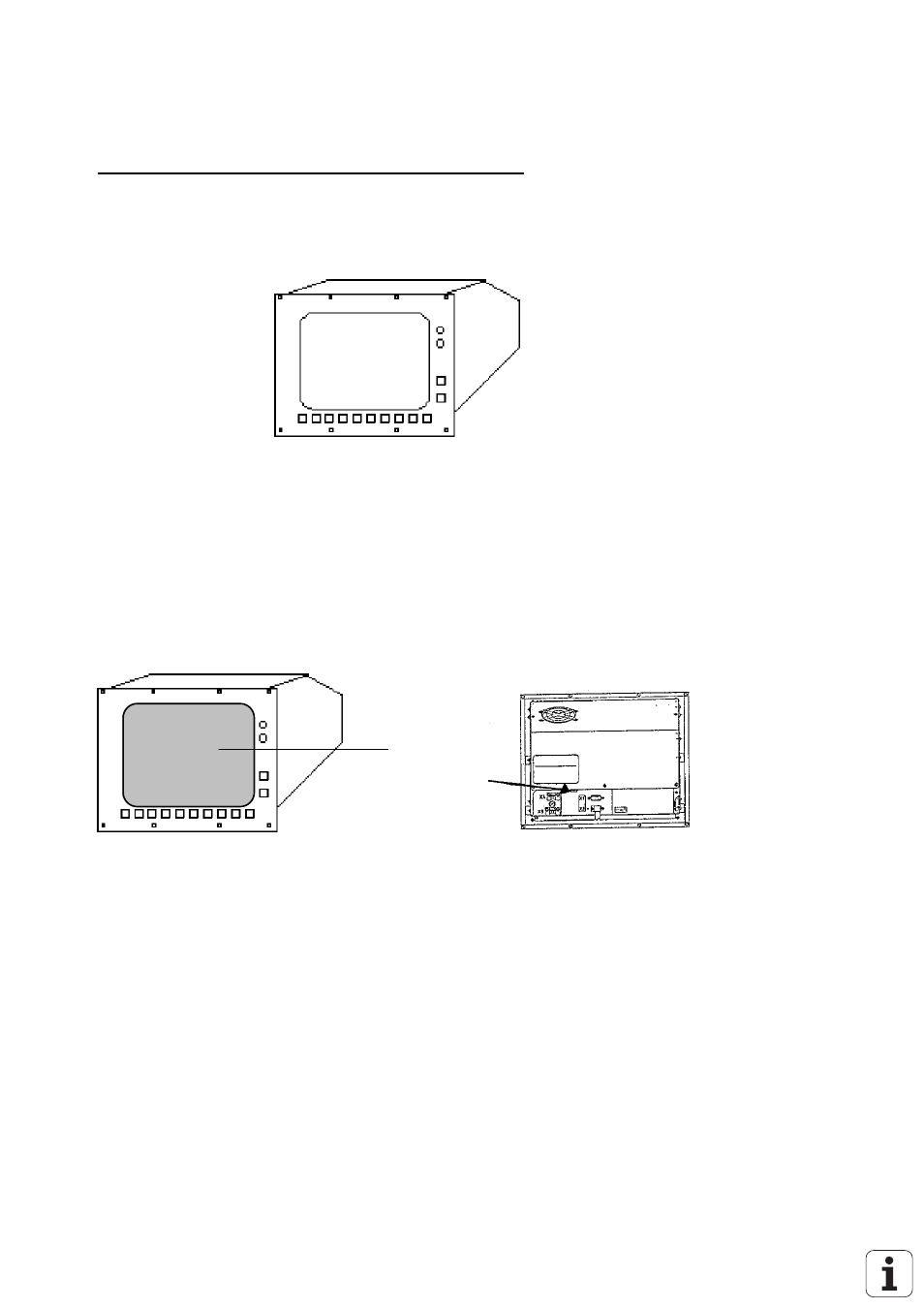

BC 110 Id.Nr. 254 740 01
BC 110 B Id.Nr. 260 520 01
12.2 Überprüfung der BILDSCHIRM-EINHEIT
BC 110 B Id.Nr. 260 520 01
Bleibt bei eingeschalteter Maschine der Bildschirm dunkel, so ist zuerst die Spannungsversorgung (Netz) an
der BILDSCHIRM-EINHEIT zu überprüfen. Ist diese in Ordnung, so kann durch Betätigung des externen Test-
Tasters auf der Geräterückseite ein helles, rechteckiges Feld auf dem Bildschirm der eingeschalteten
BILDSCHIRM-EINHEIT erzeugt werden.
helles Feld
Test-Taster
Wenn die BILDSCHIRM-EINHEIT dieses helle Feld anzeigt, ist vermutlich die PLC-Grafik-Platine in der
LOGIK-EINHEIT defekt.
Bleibt jedoch die BILDSCHIRM-EINHEIT auch bei betätigtem Test-Taster dunkel, so ist die BILDSCHIRM-
EINHEIT defekt und muß ausgetauscht werden.
