SERVICEANLEITUNG TNC 415B/425
Blatt 123
Stand: 01.08.94
Die Steuerung gibt mit Aufdrehen des Override-Potentiometers eine Analogspannung aus und steigert
diese proportional zum Schleppfehler bis maximal 10V. Wird eine Spannung von 10V
±
0,1V mit dem
Vielfachmeßgerät am PRÜFADAPTER gemessen, so ist die Steuerung in Ordnung. Wird jedoch keine
Spannung gemessen, so ist vermutlich der Analogausgang an der Logikeinheit defekt.

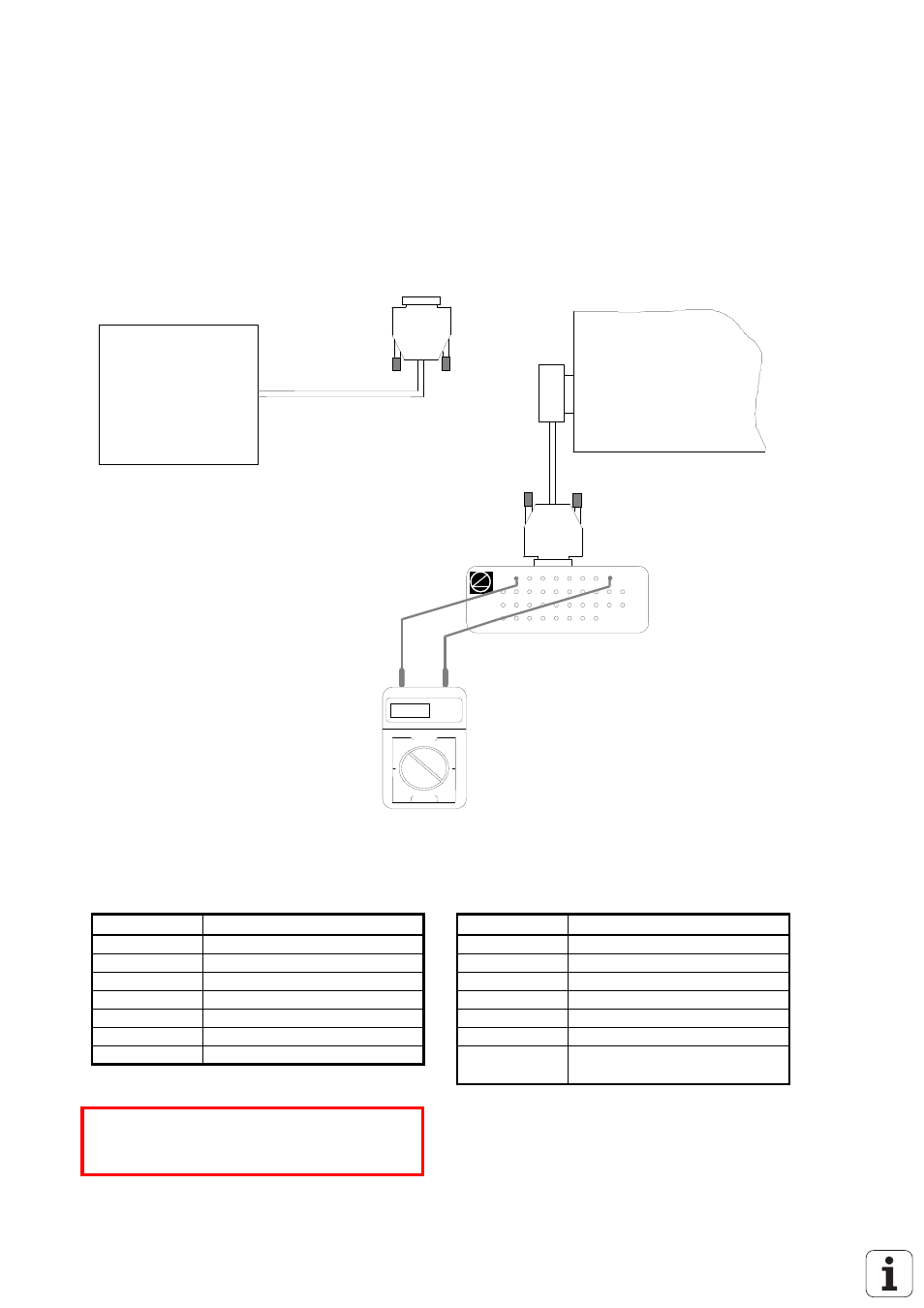

Meßschaltung zur Überprüfung der Analogausgänge
Servo-
Verstärker
DIGITAL
Logik-Einheit
X8
Meßadapter
Vielfachmeßgerät
5.15V
Verbindungskabel vom Sollwertausgang
zum Servoverstärker abstecken !
X8 Sollwert-Ausgang für 1, 2, 3, 4, 5, S
Flanschdose mit Buchseneinsatz (15pol.)
Anschluß-Nr. Signalbezeichnung
Anschluß-Nr. Signalbezeichnung
1
Analogausgang 1
11
0V Analogausgang 2
3
Analogausgang 2
13
0V Analogausgang 3
5
Analogausgang 3
14
0V Analogausgang 4
7
Analogausgang 4
6
0V Analogausgang 5
4
Analogausgang 5
15
0V Analogausgang S-Achse
8
Analogausgang S-Achse
Gehäuse
Außenschirm = Gerätegehäuse
9
0V Analogausgang 1
2, 10, 12 nicht
belegen
*
Sicherheitshinweise beachten!
