Seite 134
SERVICEANLEITUNG TNC 415B/425
Blatt 129
Stand: 10.01.94
18.6 Oszilloskop-Funktion

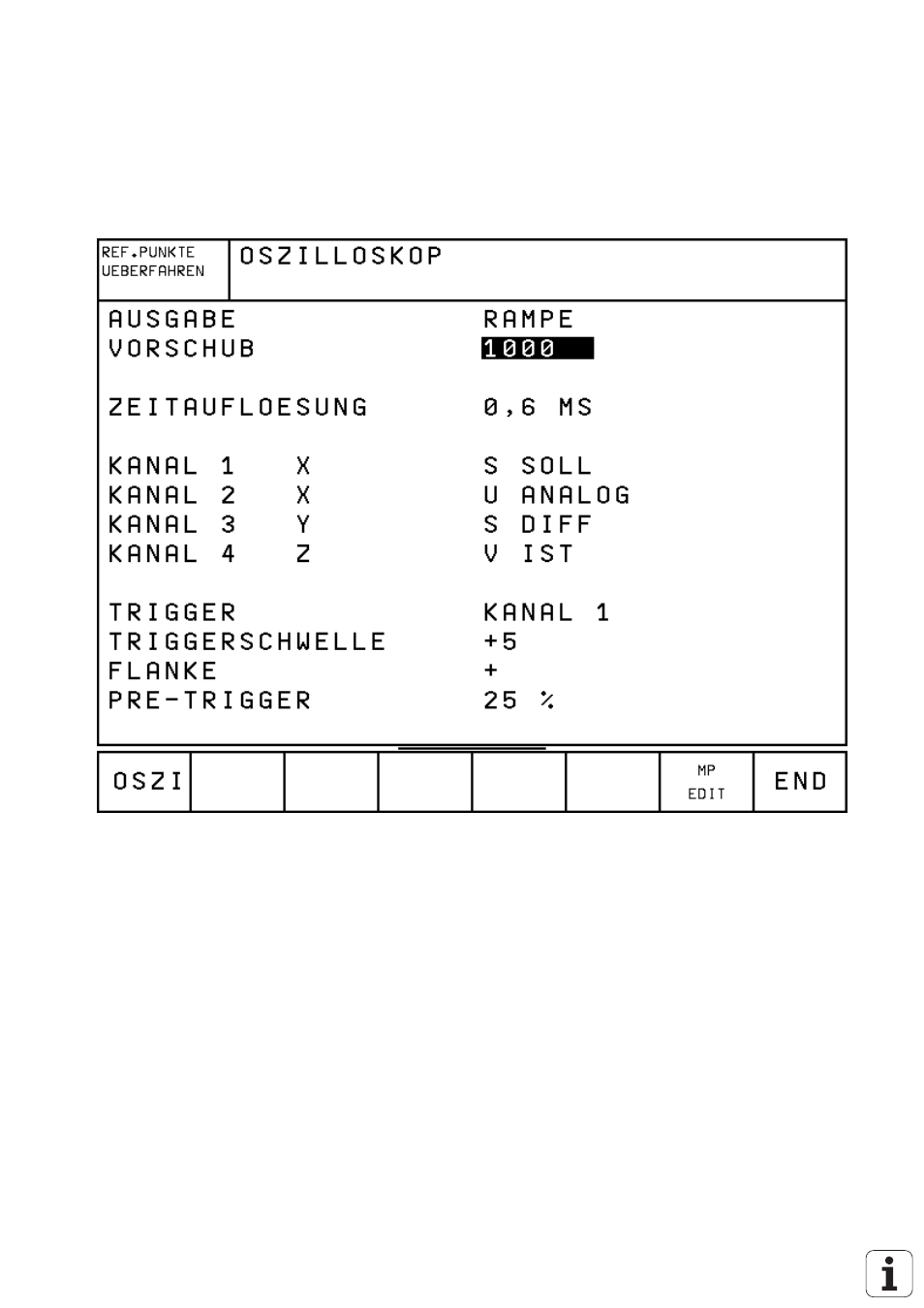

In die TNC 415B/425 wurde ein Oszilloskop integriert. Der Einstieg in die Betriebsart "Oszilloskop" erfolgt
über die Eingabe der Schlüsselzahl 688 379.
Die Anwahl der aufzuzeichnenden Achsen und Parameter und Triggerbedingungen geschieht über die
Cursor-Tasten, mit denen das Hellfeld (Cursor) auf die gewünschte Position verschoben wird.
Folgende Kennlinien können dargestellt werden:
Vorschub
V IST
Istwert (mm/min)
V SOLL
Sollwert (mm/min)
Drehzahl
1)
N IST
Istwert (mm/min)
N SOLL
Sollwert (mm/min)
Drehzahlregler
1)
N INT
Soll-/Istwert-Differenz für den Drehzahlregler (mm/min)
Position
S IST
Istwert (mm)
S SOLL
Sollwert (mm)
Schleppabstand
S DIFF
Schleppabstand für die Lageregelung (mm)
Analogspannung
U ANALOG
ausgegebene Analogspannung (V)
1)
nur bei digital geregelten Antriebsachsen
