SERVICEANLEITUNG TNC 415B/425
Blatt 153
Stand: 10.01.94

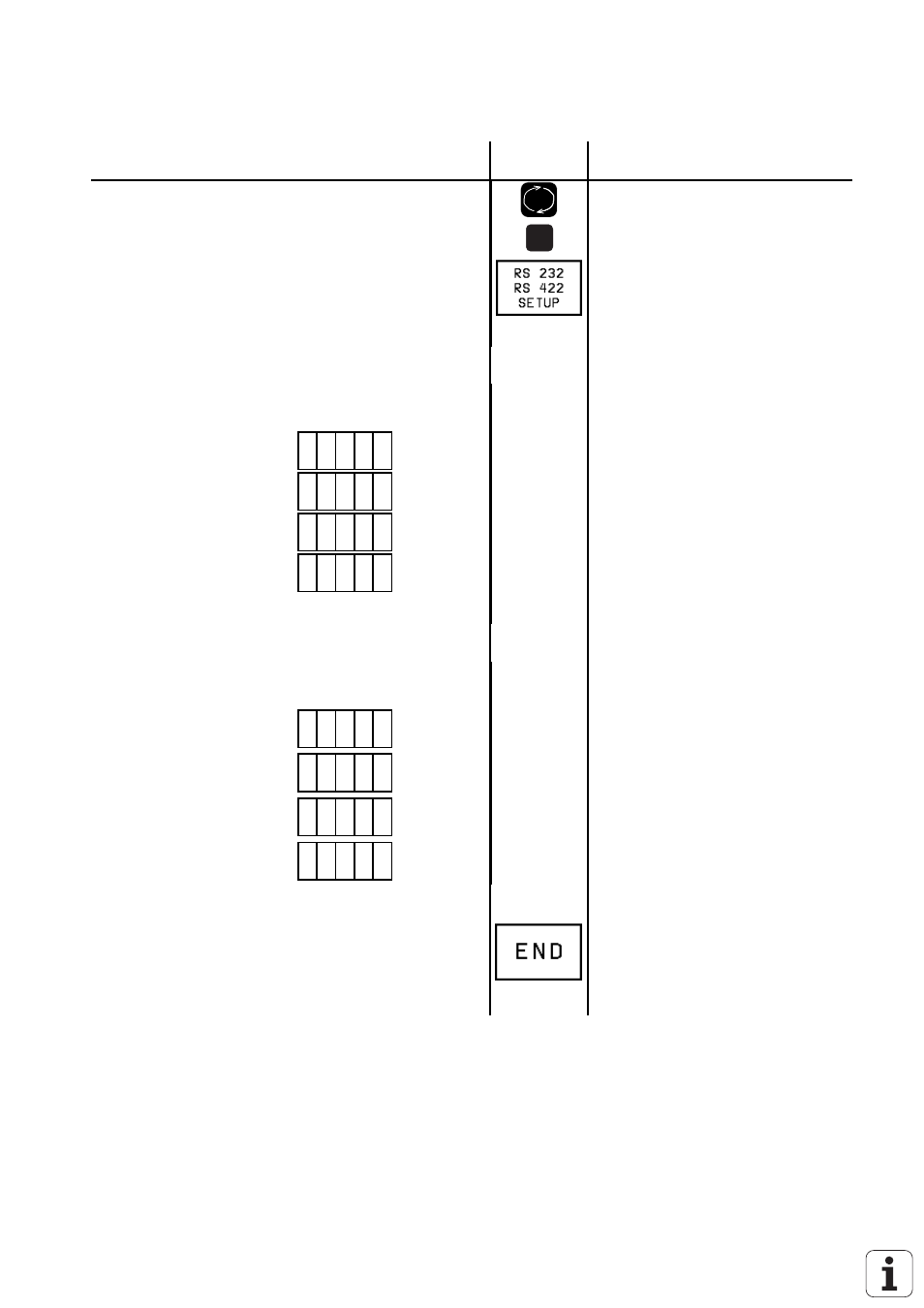

Dialoganzeige TNC
Tasten
betätigen Bemerkungen
(Taste an Bildschirmeinheit)
MOD
BETRIEBSART
ME FE1 FE2 EXT1 EXT2 LSV2
0 0 0 0 0 0
Betriebsart der Schnittstelle
RS 232 ankreuzen
BAUD-RATE Baud-Rate der Schnittstelle
RS 232 notieren
FE:
EXT 1:
EXT 2:
LSV 2:
BETRIEBSART
ME FE1 FE2 EXT1 EXT2 LSV2
0 0 0 0 0 0
Betriebsart der Schnittstelle
RS 422 ankreuzen
BAUD-RATE Baud-Raten der Schnittstelle
RS 422 notieren
FE:
BAUD
EXT 1:
BAUD
EXT 2:
BAUD
LSV 2:
BAUD
ZUWEISUNG
EINSPEICHERN
0 RS232 0 RS422
PROGRAMMTEST 0 RS232 0 RS422
PROGRAMMLAUF 0 RS232 0 RS422
PRINT 0 RS232 0 RS422
PRINT-TEST 0 RS232 0 RS422
Zuweisung der Schnittstellen zu den
Betriebsarten ankreuzen
21.1.5 Kennzeichnung der Anschlußkabel
Sollten die Anschlußkabel unvollständig oder gar nicht beschriftet sein, so müssen diese gekennzeichnet
werden, um nach dem Austausch der LOGIKEINHEIT oder einer anderen Baugruppe wieder die richtige
Steckverbindung herstellen zu können.
Steckerbelegung siehe Kapitel 6
*
Achtung!
Ein Vertauschen der Anschlußkabel kann die Zerstörung des Gerätes zur Folge haben.
