SERVICEANLEITUNG TNC 415B/425
Blatt 162
Stand: 10.01.94

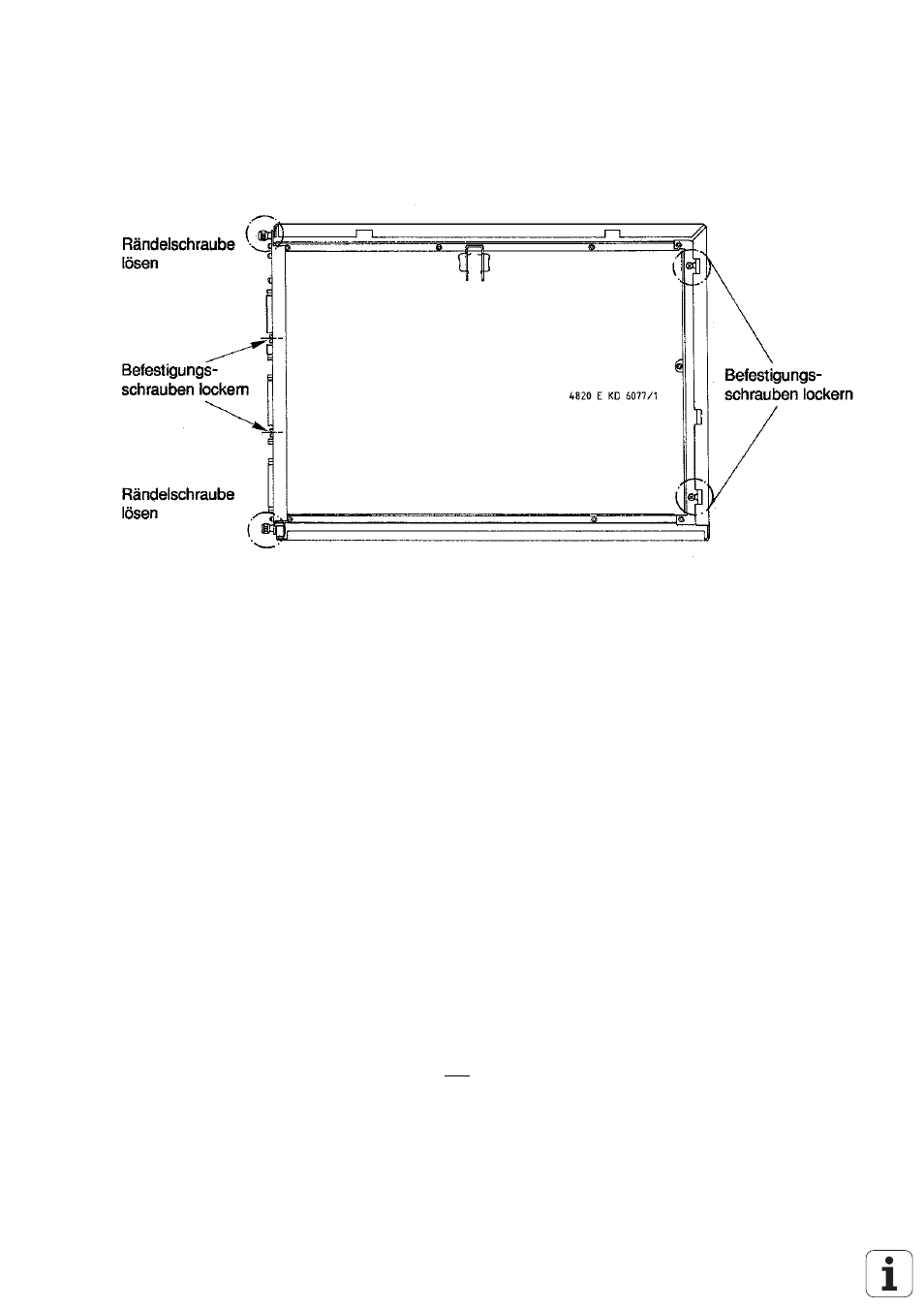

e) Befestigungsschrauben lockern bzw. lösen
f) PLC- und GRAPHIK-Platine nach oben herausnehmen. Neue Platine einsetzen.
21.5.3 Einbau der PLC- und GRAPHIK-Platine
Der Einbau der PLC- und GRAHPIK-Platine erfolgt in umgekehrter Reihenfolge wie der Ausbau
a) PLC- und GRAPHIK-Platine einbauen und befestigen
b) Steck- UND Klemmverbindungen herstellen
*
Achten Sie darauf, daß dabei keine Verbindungen vertauscht werden
!
c) LOGIKEINHEIT zusammenklappen und Klammer schließen.
d) Hauptschalter einschalten.
e) Offset-Abgleich mit Schlüsselzahl (siehe Kap. 18.5) durchführen
Austausch beendet
*
Achtung!
Versenden oder lagern Sie die Platinen nur in der gegen statische Aufladung geschützten
Originalverpackung!
Verwenden Sie für die Verpackung der Platinen niemals normales Plastikmaterial!
