SERVICEANLEITUNG TNC 415B/425
Blatt 148
Stand: 10.01.94
21. Austauschanleitung
21.1 Wichtige Austauschhinweise
*
Sicherheitshinweise beachten!
21.1.1 Benötigte Hilfsmittel
1 St. externen Datenträger, z.B. FE 401/B oder PC mit Verbindungskabel
1 Satz Werkzeug (Schraubendreher, Steckschlüssel usw.)
1 St. MOS-Schutzvorrichtung (nur erforderlich beim Austausch einer Platine oder der EPROMs)
21.1.2 MOS-Schutz
Beim Austausch der Rechner-, PLC- und Graphik-Platine oder Regelkreis-Platinen, sowie beim Austausch
der EPROMs ist es unbedingt erforderlich, daß eine MOS-Schutzvorrichtung verwendet wird, da sonst die
MOS-Bauteile auf der Platine bzw. die EPROMs zerstört werden können.
*
Achtung!
Jeder Kontakt der Platinen oder der EPROMs mit einem statisch aufgeladenen Gegenstand
(Verpackung, Lagerung, Ablage) oder ungeschütztes Hantieren, muß vermieden werden!

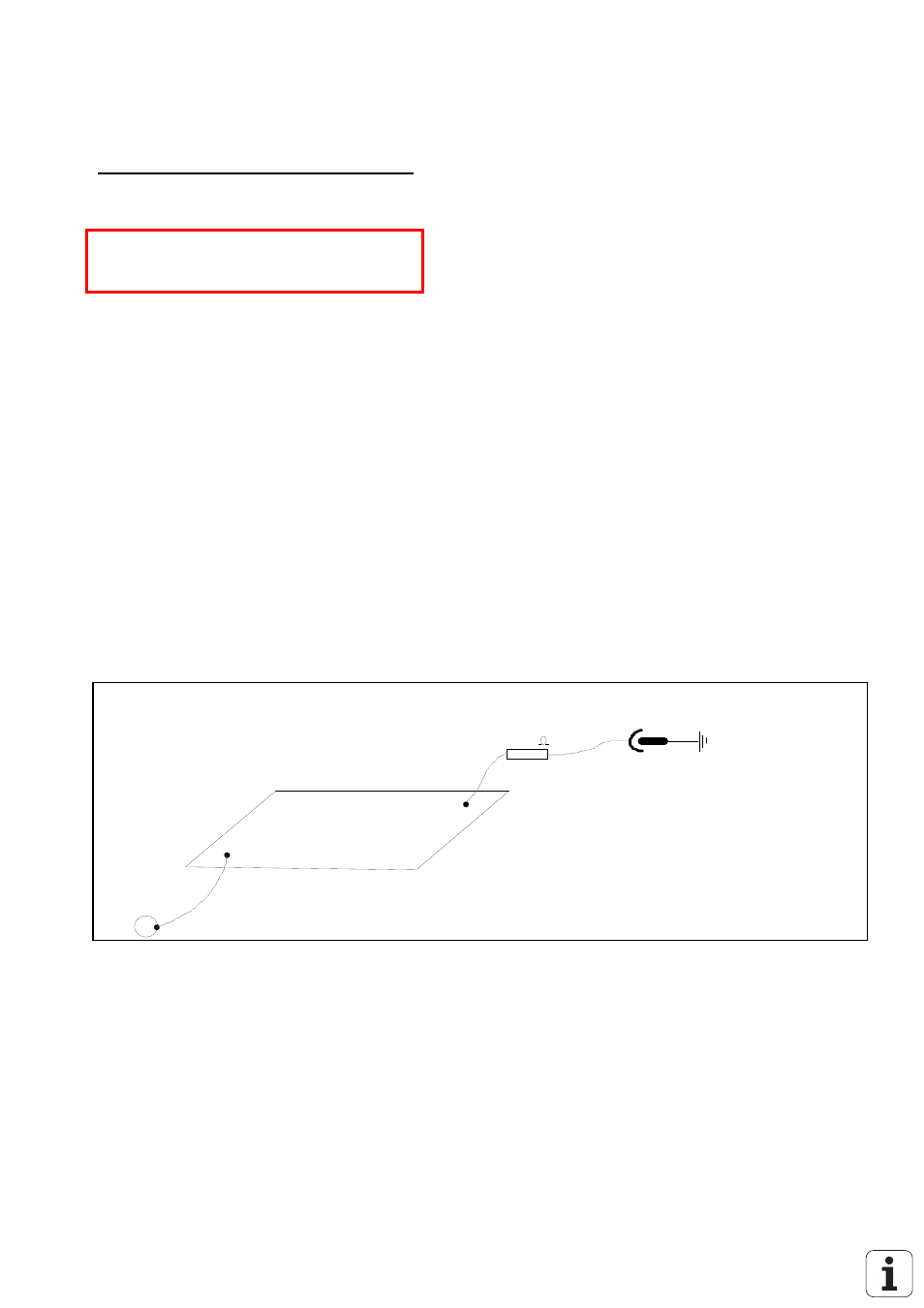

MOS-Schutzvorrichtung
Armband
MOS
Schutzmatte
R=1 M
Potentialausgleichsleitung
mit Schutzwiderstand
Erdungsanschluß
(z.B. SCHUTZLEITER-Steckdose)
kann bei Ablage der MOS-Schutzmatte
auf dem Maschinentisch entfallen
21.1.3 Kompatibilität der Software
Austauschgeräte (kompl. LOGIKEINHEIT) sind grundsätzlich mit der neuesten Software bestückt.
Austauschplatinen werden dagegen generell ohne Software und ohne Softwarefreigabe-Modul ausgeliefert.
Deshalb müssen die EPROMs und das Software-Freigabe-Modul der defekten Platine beim Kunden in die
Austauschplatine eingesetzt werden (Austauschplatinen immer ohne EPROMs und ohne Sotfware-Freigabe-
Modul zur Reparatur einschicken!)
