SERVICEANLEITUNG TNC 415B/425
Blatt 135
Stand: 10.01.94
19.3.2 PLC-Ausgänge
Eine Überprüfung der Ausgänge kann wie folgt durchgeführt werden:
- Meßbox an der LE zwischenstecken (an den PL-Platinen direkt messen).

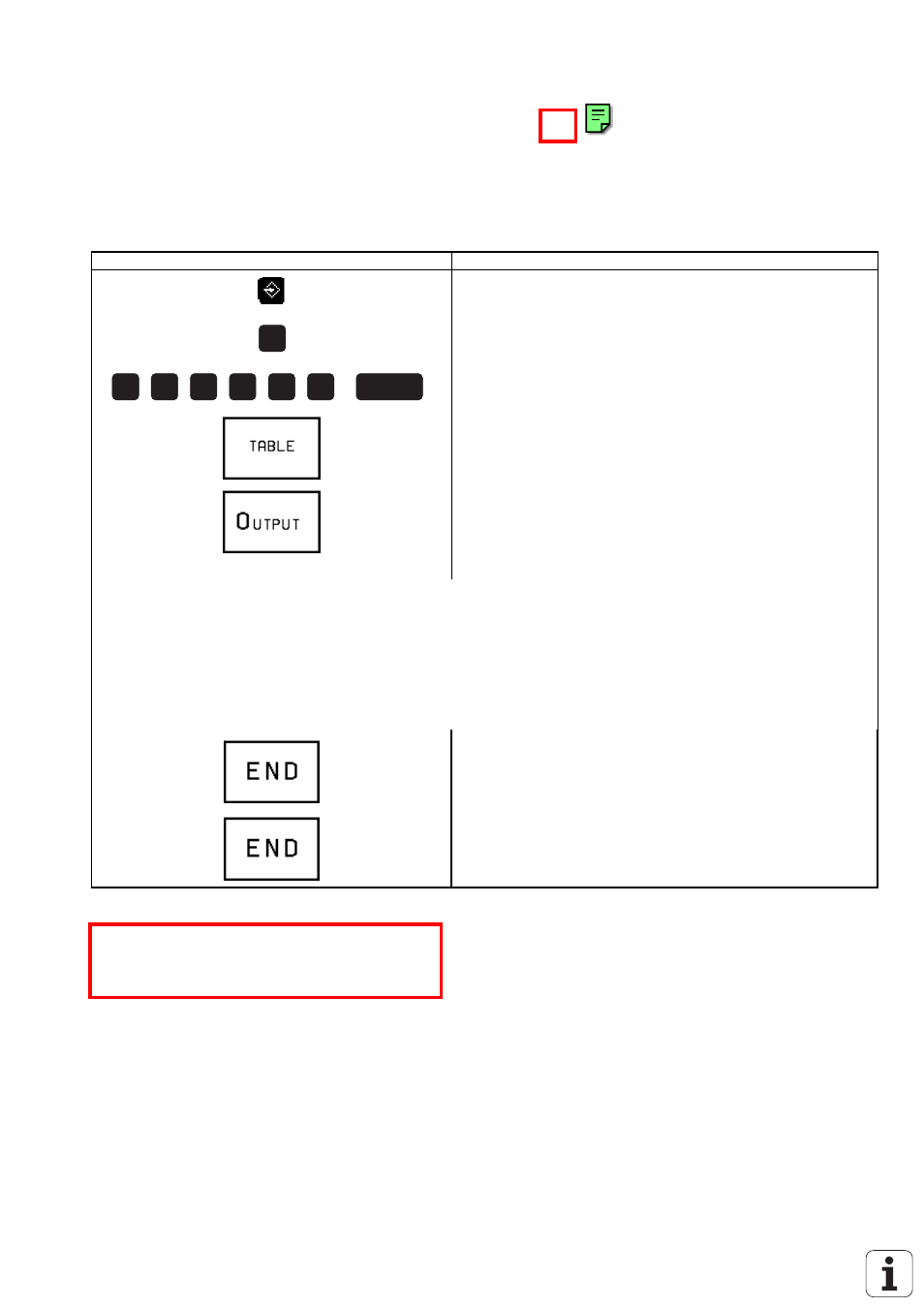

Taste betätigen
Funktion
MOD
8
0
7
6
6
7
ENT
TNC in Betriebsart PROGRAMM-EINSPEICHERN/EDITIEREN
TNC vorbereiten für Eingabe der Schlüsselzahl
Schlüsselzahl eingeben und quittieren
TABLE-Funktion aufrufen
Anzeige der Tabelle für die Ausgänge
Am Bildschirm werden jetzt die logischen Zustände für die Ausgänge angezeigt. Die am Bildschirm angezeigten
logischen Zustände müssen mit dem Spannungspegel des jeweiligen Ausganges übereinstimmen. Sollte eine
Differenz vorhanden sein, dann Anschlußkabel auf Kurzschluß überprüfen und Ausgangsstrom für diesen
Ausgang am Interface messen (max. 100mA für LE- bzw. 1,2A für PL-Ausgänge). Wenn der Ausgangsstrom
nicht überschritten wird und das Anschlußkabel auch in Ordnung ist, so ist vermutlich die Ausgangs-Platine an
der PLC-Graphik-Platine bzw. Leistungs-Platine PL 400/405/410 defekt.
TABLE-Funktion verlassen
TNC in Betriebsart PROGRAMM EDITIEREN
*
Sicherheitshinweise beachten!
