SERVICEANLEITUNG TNC 415B/425
Blatt 71
Stand: 10.01.94
11.2.5 Überprüfung der Potentiometer
Vorgehensweise:
*
Sicherheitshinweise beachten!
Meßadapter an der LE am Anschluß X45 zwischenstecken. Nun können mit einem Vielfach-
meßgerät die Schleiferspannungen der Potentiometer gemessen werden.
Potentiometer PIN Spannungsbereich
Override F% 37 = 0V / 35 = + Pot. (0 ... ca. 4,95)V
Spindel S% 37 = 0V / 34 = + Pot. (0 ... ca. 4,95)V

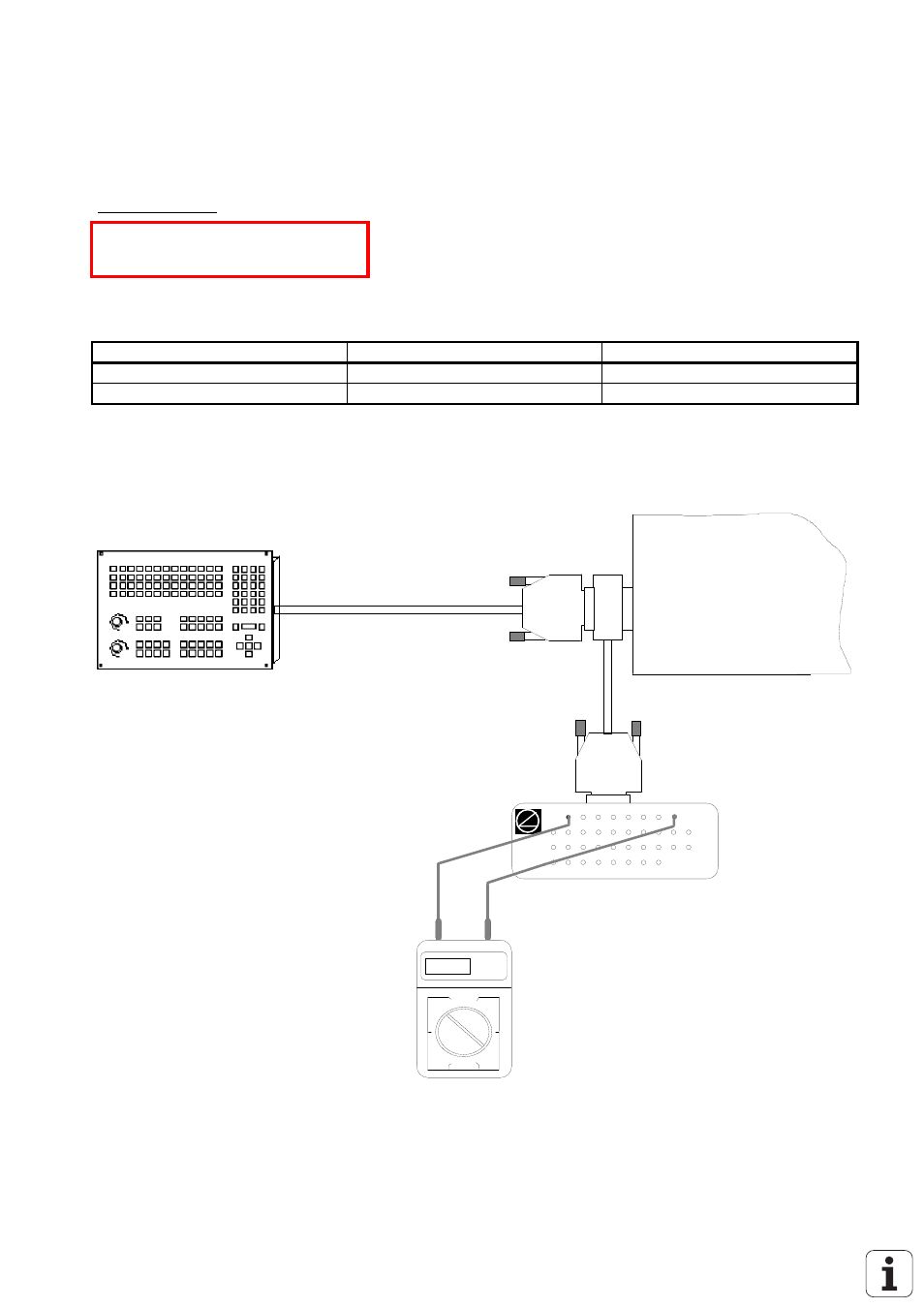

11.2.6 Meßschaltung zur Überprüfung der Potentiometer
X45
0.15
Multimeter
TE
Logik-Einheit
Meß-Adapter
