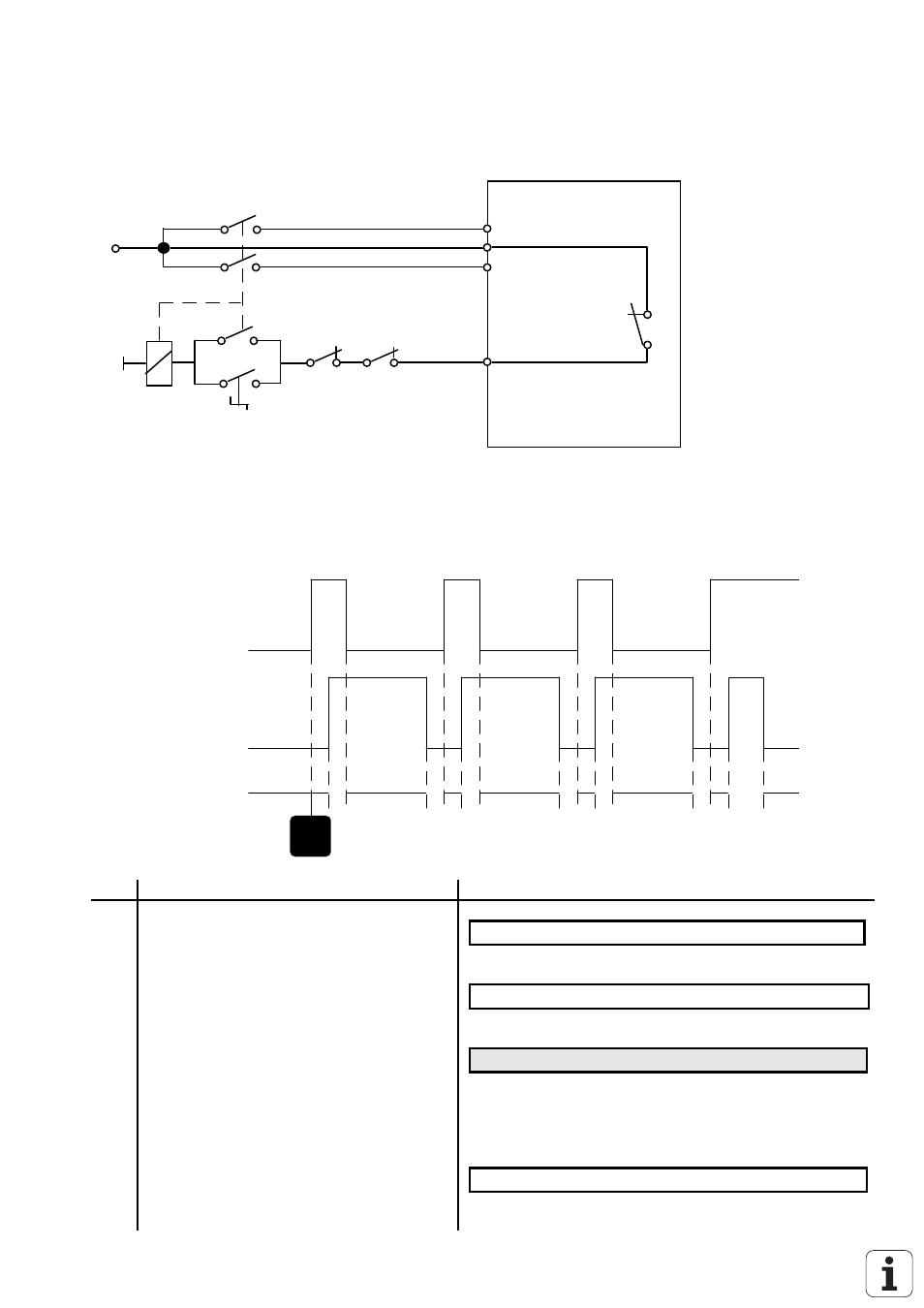

19.6.1 NOT-AUS Interface Verdrahtung (Prinzip)
+24V
0V
Steuerspannung
EXTERNER
NOT-AUS
X41/34
Endschalter an
der Maschine
24V für PLC-Ausgänge
EINGANG: Rückmeldung
"Steuerung betriebsbereit"
INTERNER
NOT-AUS
(blinkend)
AUSGANG: "Steuerung
betriebsbereit"
LE 415B/425
X44/1
X44/2
X42/4
24V_A Stromversorgung
19.6.2 Ablaufdiagramm TNC 415B/425
1
2
3
3
3
2
2
4
max.
114 ms
max.
114 ms
max.
114 ms
CE
NOT-AUS Abschal-
tung Kommunikations-
rechner
NOT-AUS Abschal-
tung Geometrie-
rechner
NOT-AUS Abschal-
tung Regelkreis-
rechner
AUSGANG: "Steuerung
betriebsbereit"
EINGANG: Rückmeldung
"Steuerung betriebsbereit"
Zeit
Bemerkung
Fehlermeldung
1
STROMUNTERBRECHUNG
2
Warten auf Steuerspannung
STEUERSPANNUNG FUER RELAIS FEHLT
3
Nach Abschalten des Ausgangs
"Steuerung betriebsbereit" muß innerhalb
von 114ms die Rückmeldung
"Steuerung betriebsbereit" abgeschaltet
werden, sonst blinkende Fehlermeldung
NOT-AUS DEFEKT YX
YX = 1(
= Kommunikationsrechner
1)
= Geometrierechner
1.
= Regelkreisrechner
4
Wird während des Betriebes die
Rückmeldung abgeschaltet, erscheint die
Fehlermeldung
EXTERNER NOT-AUS
