SERVICEANLEITUNG TNC 415B/425
Blatt 137
Stand: 10.01.94
19.4 Diagnosemöglichkeiten im PLC-Modus

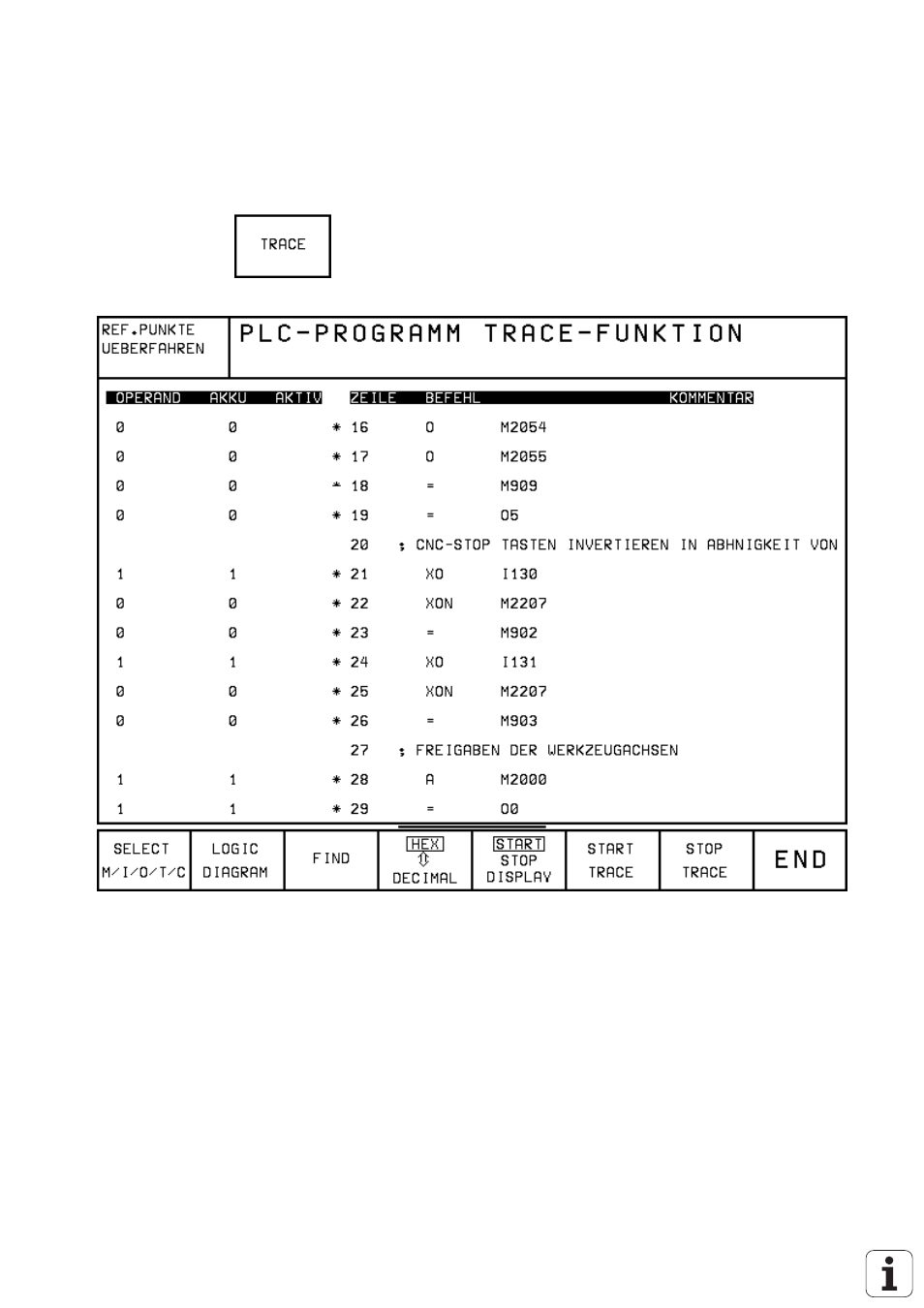

19.4.1 TRACE-Funktion
Aufruf über Softkey
Die TRACE-Funktion ermöglicht die Kontrolle der logischen Zustände der Merker, Eingänge, Ausgänge, Timer
und Counter sowie Überprüfung der Inhalte von Byte, Wort und Doppelwort des übersetzten PLC-Programms.
Es wird die Anweisungsliste (AWL) des übersetzten Programms angezeigt. Zusätzlich wird für jede
Programmzeile der Inhalt des Operanden und des Akkus im HEX- oder Dezimal-Code dargestellt. Jeder aktive
Befehl der AWL wird mit einem "*" gekennzeichnet. Mit Hilfe der Cursor-Tasten oder der GOTO-Funktion kann
man den gewünschten Programmteil zur Anzeige bringen.
