SERVICEANLEITUNG TNC 415B/425
Blatt 138
Stand: 10.01.94
19.4.2 LOGIK-Diagramm

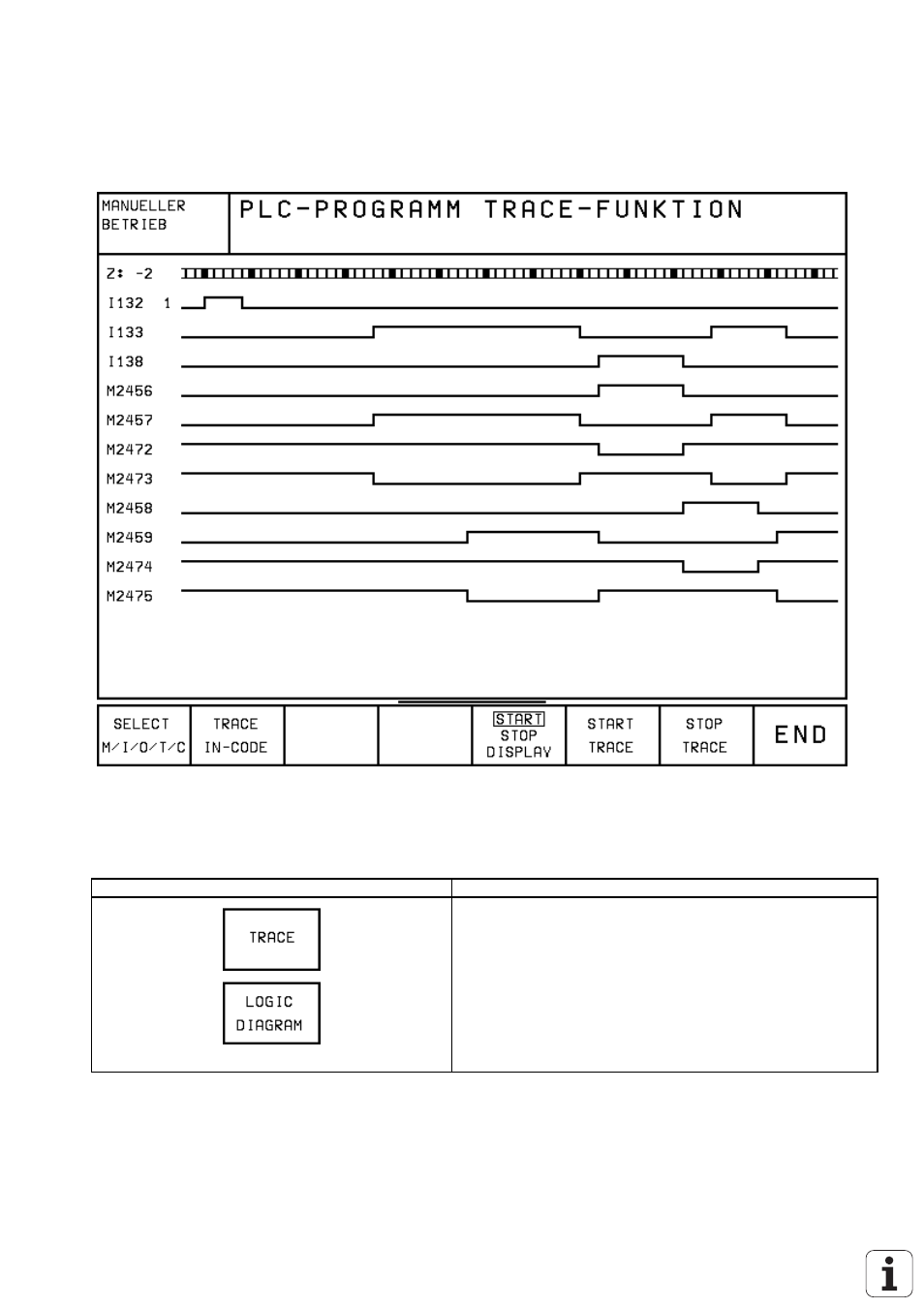

Die logischen Zustände von bis zu 16 Operanden (M, I, O, T, C) können auf dem Bildschirm gleichzeitig
grafisch dargestellt werden. 1024 PLC-Durchläufe können aufgezeichnet werden.
Aufruf des Logik-Diagramms:
Taste betätigen Funktion
Softkey drücken
Softkey drücken
