7 IC Liquid Handling Dialysis Unit 833
833 IC Liquid Handling Unit / Gebrauchsanweisung 8.833.1001
58
7.5.2 Dialysezelle
anschliessen

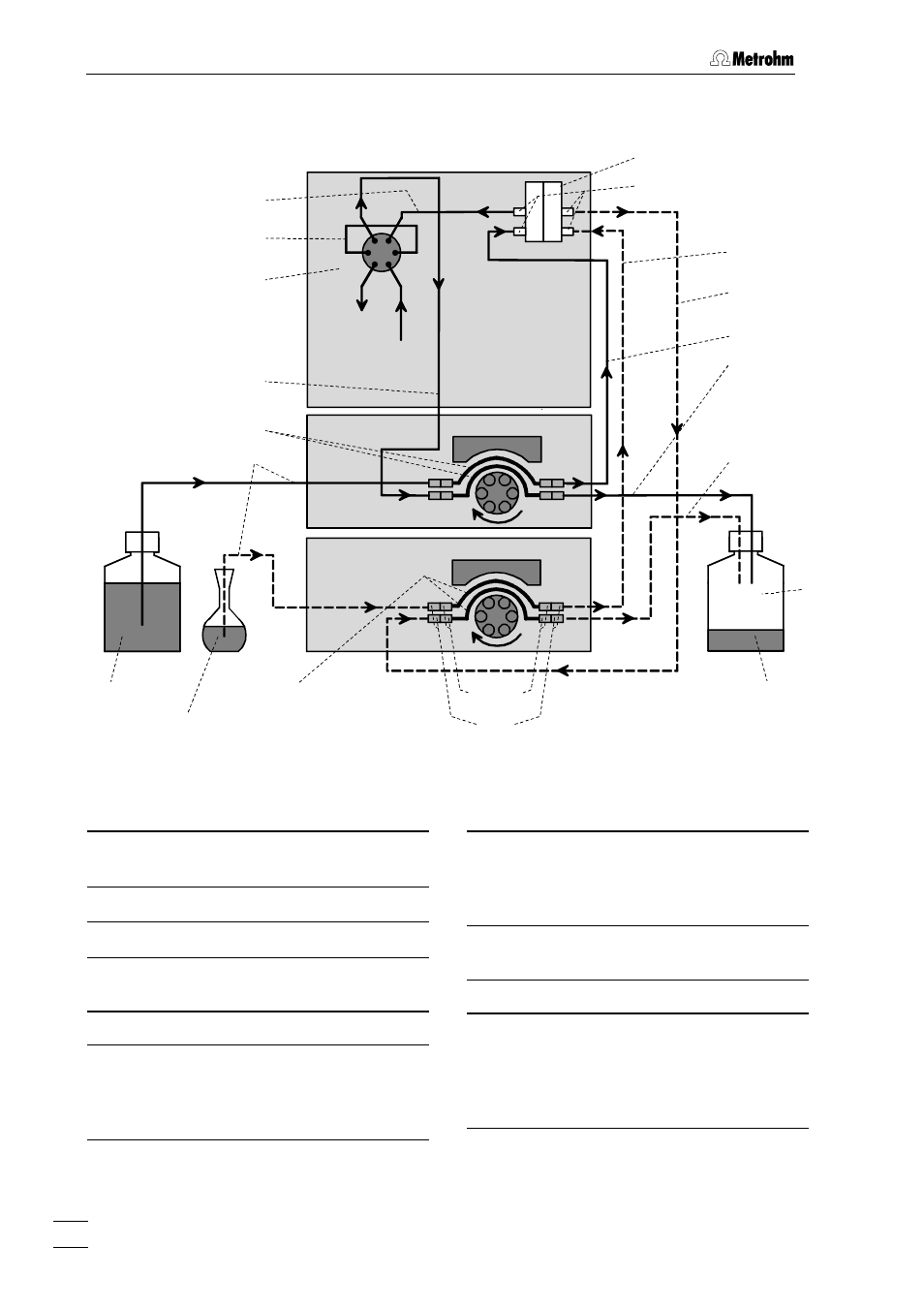

Abb. 21: Schema der Kapillarverbindungen
16 PTFE-Kapillare 6.1803.040 (1 m)
für Zufuhr der Proben-/Akzeptorlösung
17 PEEK-Druckschraube 6.2744.010
18 Kupplung 6.2744.034
21 PEEK-Kupplung 6.2744.160 mit
Schlauchsicherung
53 Pumpschlauch 6.1826.030
(19 in Abb. 7) mit orange-gelben
Stoppern zur Förderung der
Akzeptorlösung
(19 in Abb. 7) mit schwarz-
schwarzen Stoppern zur Förderung
der Probe
55 PEEK-Probenschleife 6.1825.210
(20
µ
56 Injektionsventil A
57 PTFE-Kapillare 6.1803.040 (1 m)
Verbindung Peristaltikpumpe (Pump
Unit 833 Kanal 1 zur Zufuhr frischer
Probe) – Einlass Dialysezelle
(Probenseite)
833 Dialysis
820
A
833 Pump
Eluent
Säule
Probe
Akzeptor
Abfall
57
55
16
18
17
54
21
56
53
65
42
63
64
58
59
62
61
60
