8 IC Liquid Handling Ultrafiltration Unit 833
833 IC Liquid Handling Unit / Gebrauchsanweisung 8.833.1001
70
6 Ultrafiltrationszelle montieren
• Den Zellhalter 6.2057.020 der Ultrafiltrationszelle 66 in eine
freie Halteschiene 58 im Säulenraum des IC Separation
Centers einschieben.
• Die zusammengeschraubte Ultrafiltrationszelle 66 so in den
zugehörigen Zellhalter 6.2057.020 einsetzen, dass sich die
Köpfe der Schrauben 70 in den dafür vorgesehenen Löchern
des Halters befinden.

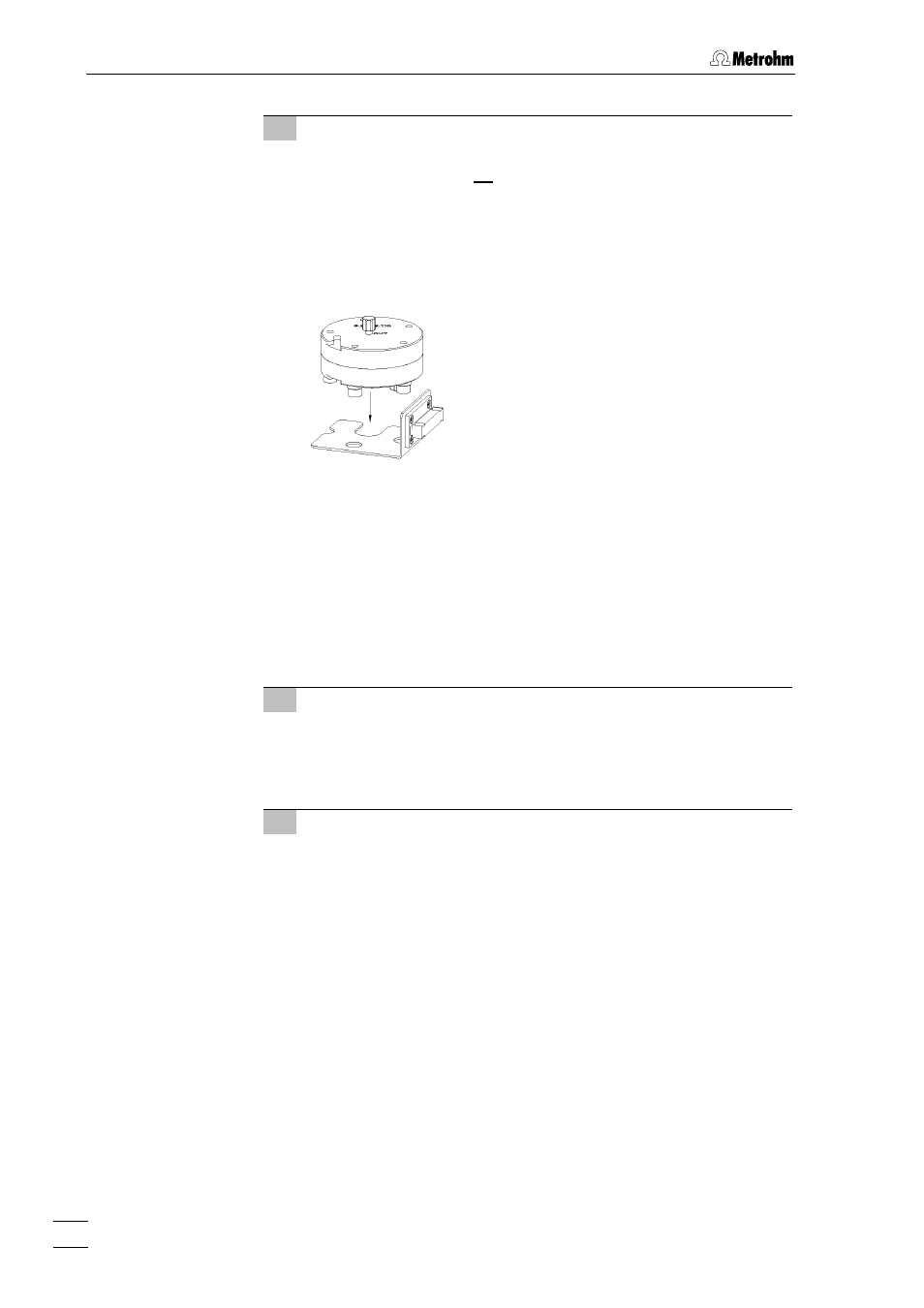

Abb. 23 Ultrafiltrationszelle in Halter einsetzen
8.3 Filtrationszelle anschliessen
Zum Anschluss der Filtrationszelle 66 an das IC-System gehen Sie wie
folgt vor (siehe auch Abb. 24):
Pumpschläuche
1 Pumpschläuche an der Liquid Handling Unit 833
montieren
• Die beiden Pumpschläuche 6.1826.030 (orange-gelbe
Stopper) und 6.1826.070 (gelb-gelbe Stopper) wie in Kap.
3.2 beschrieben montieren, siehe Abb. 7.
2 Pumpschlauch für Probe anschliessen
• PTFE-Kapillare 77 6.1803.070 (23 in Abb. 7) mit einer
PEEK-Druckschraube 17 (6.2744.010) auf die PEEK
Kupplung 21 (6.2744.160) an der Förderseite des
Pumpschlauchs 75 mit den gelb-gelben Stoppern
(6.1826.070) aufschrauben (siehe Abb. 7).
• Das eine Ende der Ansaugkapillare 16 (6.1803.080) mit einer
PEEK-Druckschraube 17 (6.2744.010) an der PEEK
Kupplung 18 auf der Ansaugseite des gelb-gelben
Pumpschlauchs 75 befestigen (siehe Abb. 7).
• Das andere Ende der Ansaugkapillare 16 in ein Gefäss mit
der Probelösung tauchen und dort befestigen.
