Position
Komponente
Beschreibung
C
Schlüsselschalter
Der Schlüsselschalter schaltet den Wechselrichter ein und aus.
D
DC-Schalteinrichtung
Die DC-Schalteinrichtung trennt den Wechselrichter vom PV-Generator.
E
SC-COM
Der SC‑COM ist die Kommunikationseinheit des Wechselrichters. Der SC-
COM stellt die Verbindung zwischen dem Wechselrichter und dem An-
lagenbetreiber her.
F
AC-Trenneinrichtung
Die AC-Trenneinrichtung trennt den Wechselrichter vom MV-Transformator.
3.3

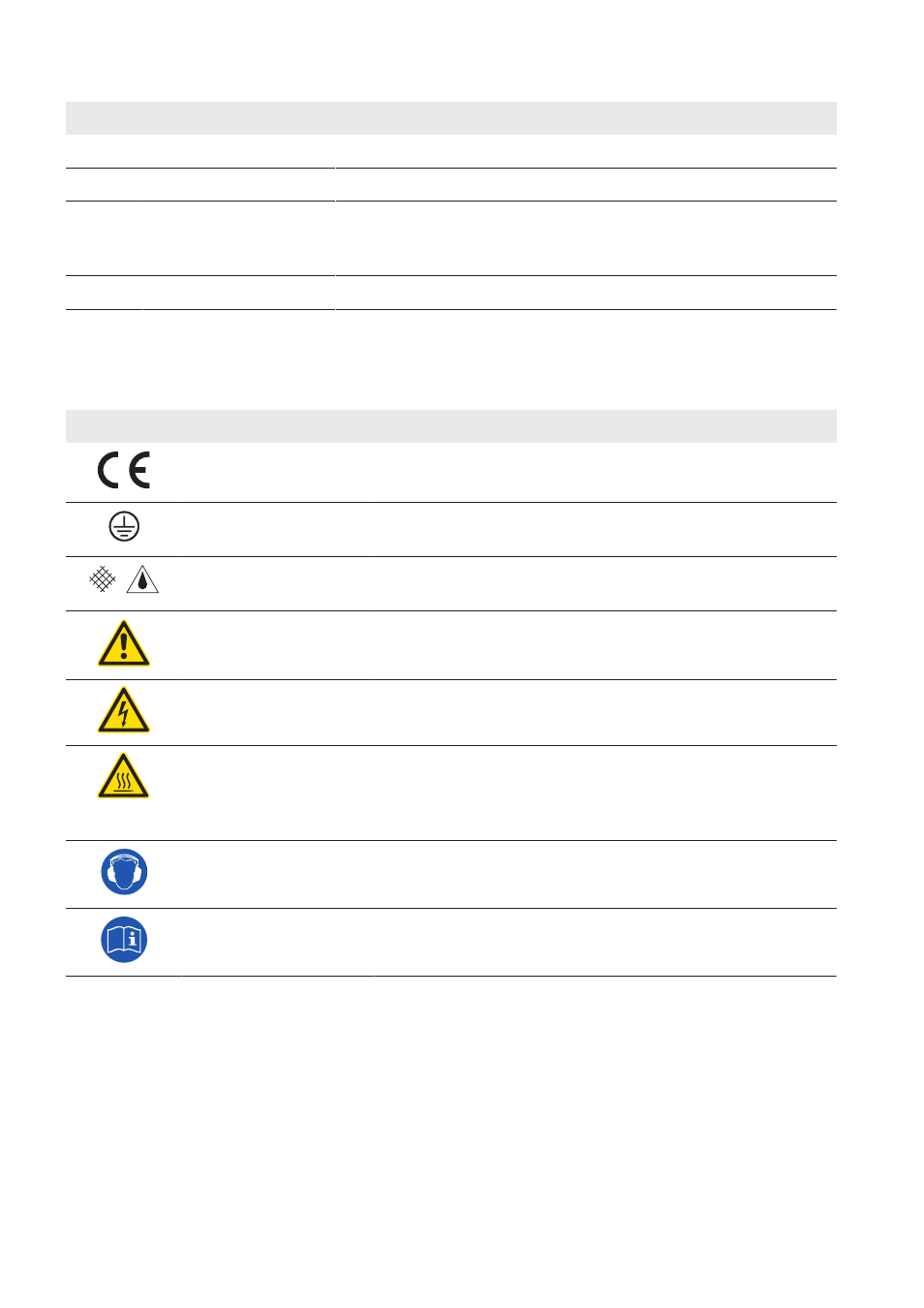

Symbole auf dem Produkt
Im Folgenden finden Sie eine Erklärung aller Symbole, die sich auf dem Wechselrichter und auf dem Typenschild
befinden.
Symbol
Bezeichnung
Erklärung
CE-Kennzeichnung
Das Produkt entspricht den Anforderungen der zutreffenden EU-Richt-
linien.
Schutzklasse I
Die Betriebsmittel sind mit dem Schutzleitersystem des Produkts ver-
bunden.
Schutzart IP54
Das Produkt ist gegen Staubablagerungen im Innenraum und gegen
Spritzwasser aus allen Richtungen geschützt.
Warnung vor einer Gefah-
renstelle
Dieses Warnzeichen macht auf Gefahrenstellen aufmerksam. Seien
Sie bei Arbeiten am Produkt besonders aufmerksam und vorsichtig.
Warnung vor gefährlicher
elektrischer Spannung
Das Produkt arbeitet mit hohen Spannungen. Alle Arbeiten am Pro-
dukt dürfen ausschließlich durch Fachkräfte erfolgen.
Warnung vor heißer Ober-
fläche
Das Produkt kann während des Betriebs heiß werden. Vermeiden Sie
Berührungen während des Betriebs. Lassen Sie vor allen Arbeiten das
Produkt ausreichend abkühlen. Tragen Sie Ihre persönliche
Schutzausrüstung, z. B. Sicherheitshandschuhe.
Gehörschutz benutzen
Das Produkt erzeugt laute Geräusche. Tragen Sie bei Arbeiten am
Produkt einen Gehörschutz.
Dokumentation beachten
Beachten Sie alle Dokumentationen, die mit dem Produkt geliefert
werden.
