Vorgehen:
1. Blenden demontieren (siehe Kapitel 7.2.1, Seite 40).
2. Die Lichtwellenleiter in den Wechselrichter einführen (siehe Kapitel 7.1, Seite 40).
3. Die Spleißbox von der Hutschiene abnehmen.
4. Das Gehäuse der Spleißbox öffnen.
5. Die Lichtwellenleiter von unten durch die Kabelverschraubung in die Spleißbox einführen.
6. Die SC‑Stecker an die Lichtwellenleiter montieren.
7. Die SC‑Stecker in der Spleißbox in die SC‑P‑Stecker stecken.
8. Die überschüssigen Glasfaser im Faserreservoir aufwickeln. Dabei die Biegeradien einhalten.
9. Das Gehäuse der Spleißbox zuschrauben.
10. Die Spleißbox wieder an die Hutschiene montieren.
11. Die Lichtwellenleiter mit einem Kabelbinder an der Kabelabfangschiene befestigen. Damit sichern Sie die
Lichtwellenleiter gegen ungewolltes Abziehen.
12. Blenden montieren (siehe Kapitel 7.2.1, Seite 40).
5.6.2 Lichtwellenleiter mit Anschlussfaser anschließen

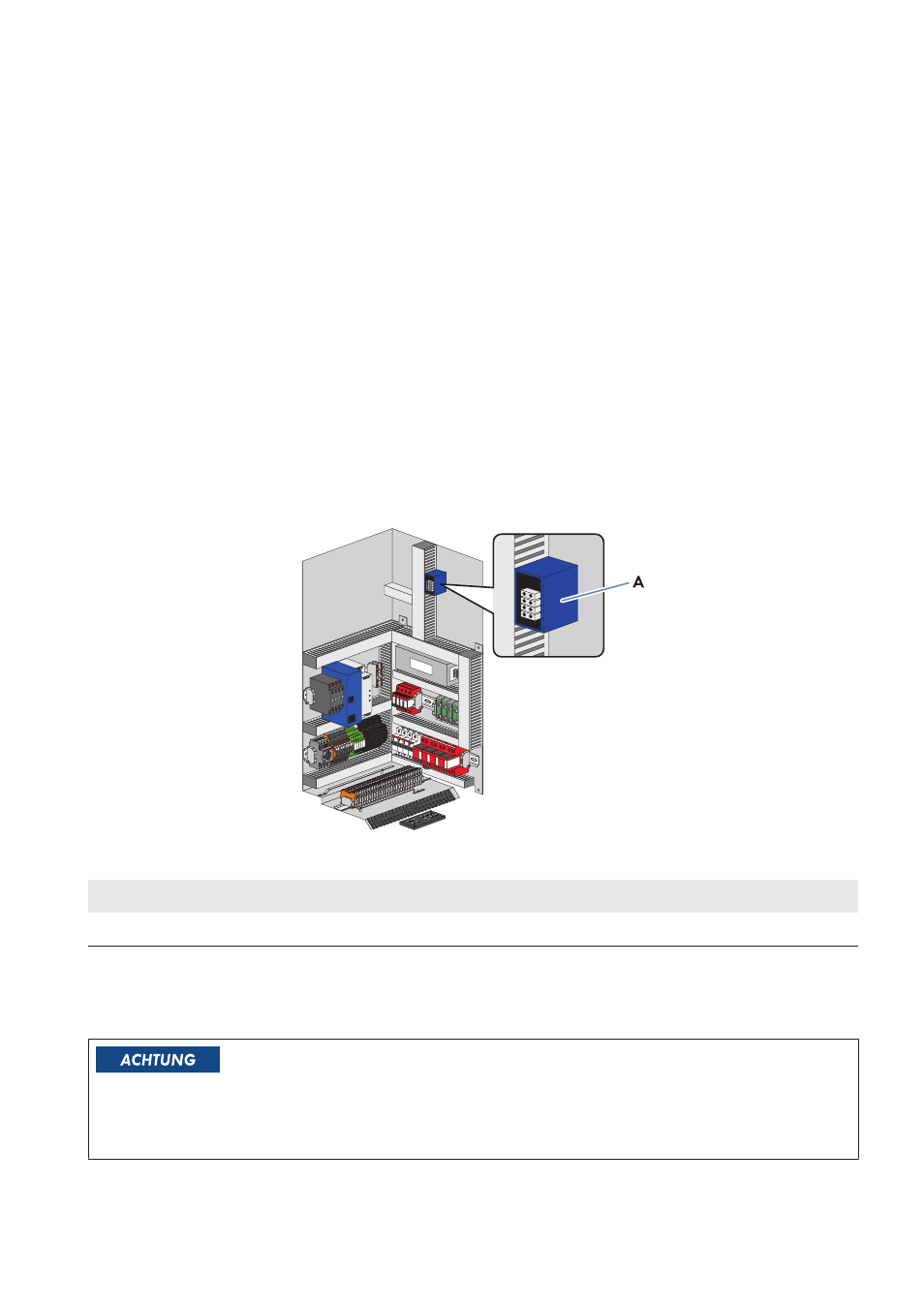

Abbildung 11: Position der Spleißbox
Position Bezeichnung
A Spleißbox
Anforderungen an die Lichtwellenleiter:
☐ Die Lichtwellenleiter müssen mit einer 50 μm Multimode-Faser ausgestattet sein.
☐ Die Lichtwellenleiter müssen mit einem SC-Stecker ausgestattet sein.
Beschädigung der Lichtwellenleiter durch Unterschreiten der zulässigen Biegeradien
Übermäßiges Biegen oder Knicken führt zur Beschädigung der Glasfaser des Lichtwellenleiters.
• Die minimal zulässigen Biegeradien der Lichtwellenleiter einhalten.
