Übersicht des Anschlusses mit 2 Einloch-Kabelschuhen

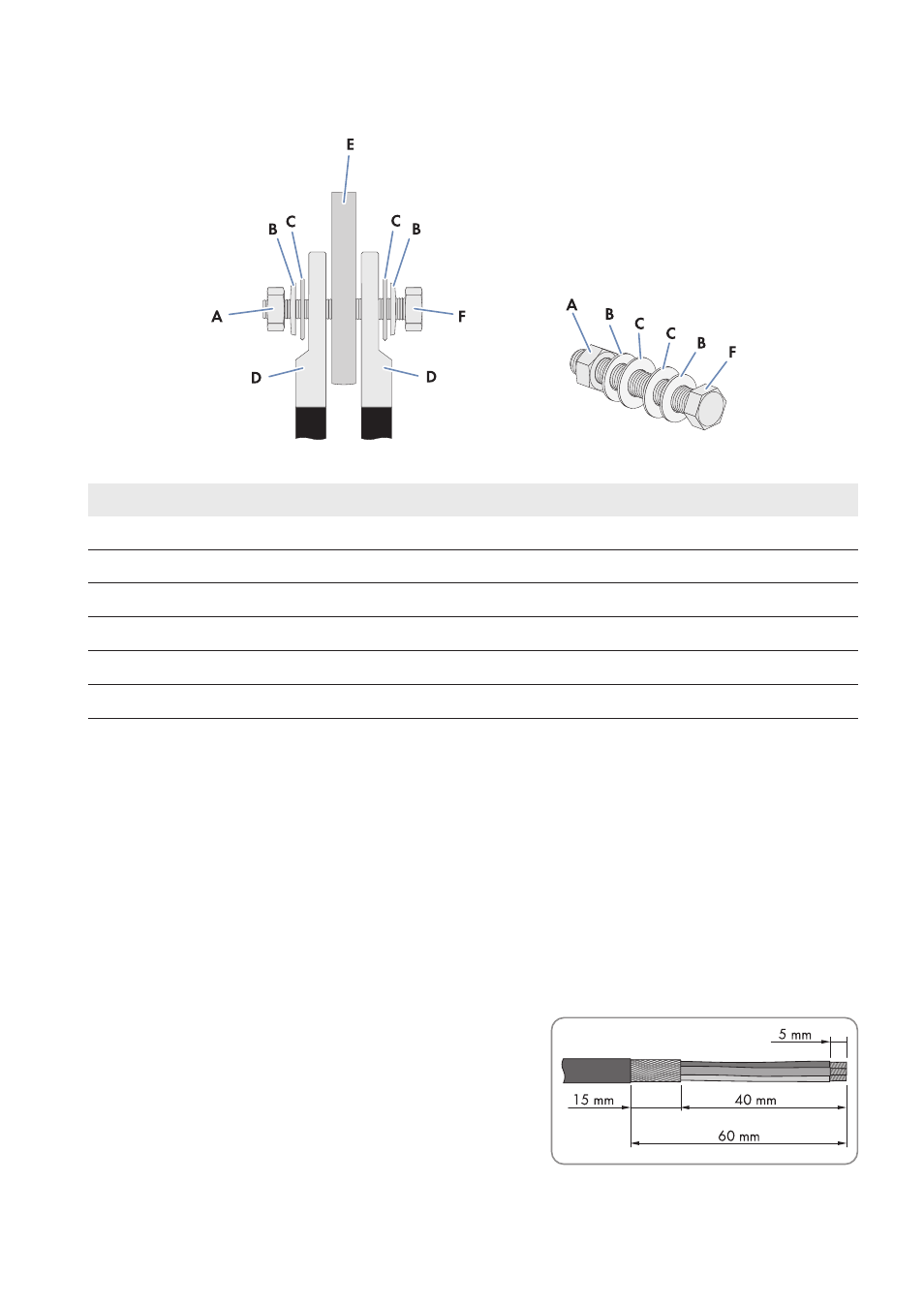

Abbildung 18: Aufbau des Anschlusses mit 2 Einloch-Kabelschuhen
Position Bezeichnung
A Mutter M12
B Spannscheibe
C Kotflügelscheibe
D Verzinnte Einloch-Kabelschuhe
E Anschluss-Schiene
F Schraube M12
Zusätzlich benötigtes Montagematerial (nicht im Lieferumfang enthalten):
☐ Sauberes Tuch
☐ Ethanolreiniger
Vorgehen:
1. Die Kabel abisolieren.
2. Die Kabel mit Kabelschuhen versehen.
3. Kontaktflächen der Kabelschuhe mit einem sauberen Tuch und Ethanolreiniger säubern.
7.4 Klemmverbindungen
7.4.1 Kabel an Federzugklemmen anschließen
1. Das Kabel abmanteln.
