Kabel- und Kabelverlegeanforderungen:
☐ Die Kabel müssen für die maximalen Spannungen gegen Erde ausgelegt sein.
Beim Sunny Central 500CP XT / 630CP XT / 720CP XT / 760CP XT / 800CP XT beträgt die Höhe der
Spannungen gegen Erde maximal: ±1.450 V.
Beim Sunny Central 850CP XT / 900CP XT beträgt die Höhe der Spannungen gegen Erde maximal: ±1.600 V.
☐ Die Kabel müssen für den maximalen Effektivwert ausgelegt sein. Der maximale Effektivwert beträgt: 800 V.
☐ An jeder AC-Anschlussplatte dürfen nicht mehr als 4 Kabel angeschlossen werden.
☐ Es dürfen ausschließlich Kupfer- oder Aluminiumkabel verwendet werden.
☐ Maximaler Kabelquerschnitt: 300 mm²
☐ Alle Kabel der Außenleiter müssen gleich lang sein und dürfen die maximale Kabellänge nicht überschreiten. Die
maximale Kabellänge beträgt: 15 m.
☐ Die AC-Kabel müssen im 3-Phasensystem gebündelt sein.
☐ Zwischen MV-Transformator und Wechselrichter müssen 3 getrennte Kabelwege für die AC‑Kabel vorhanden
sein, z. B. Kabelkanäle.
☐ In jedem Kabelkanal muss ein Außenleiter L1, L2 und L3 verlegt werden. Dabei muss der Abstand zwischen den
Kabelbündeln mindestens dem doppelten Durchmesser eines Kabels entsprechen. Dadurch verhindern Sie
Stromunsymmetrien. Des Weiteren wird empfohlen, die Leitungsführung zwischen Wechselrichter und MV-
Transformator direkt auf einem Erdungsband auszuführen. Diese Maßnahme reduziert elektromagnetische
Beeinflussungen zusätzlich.

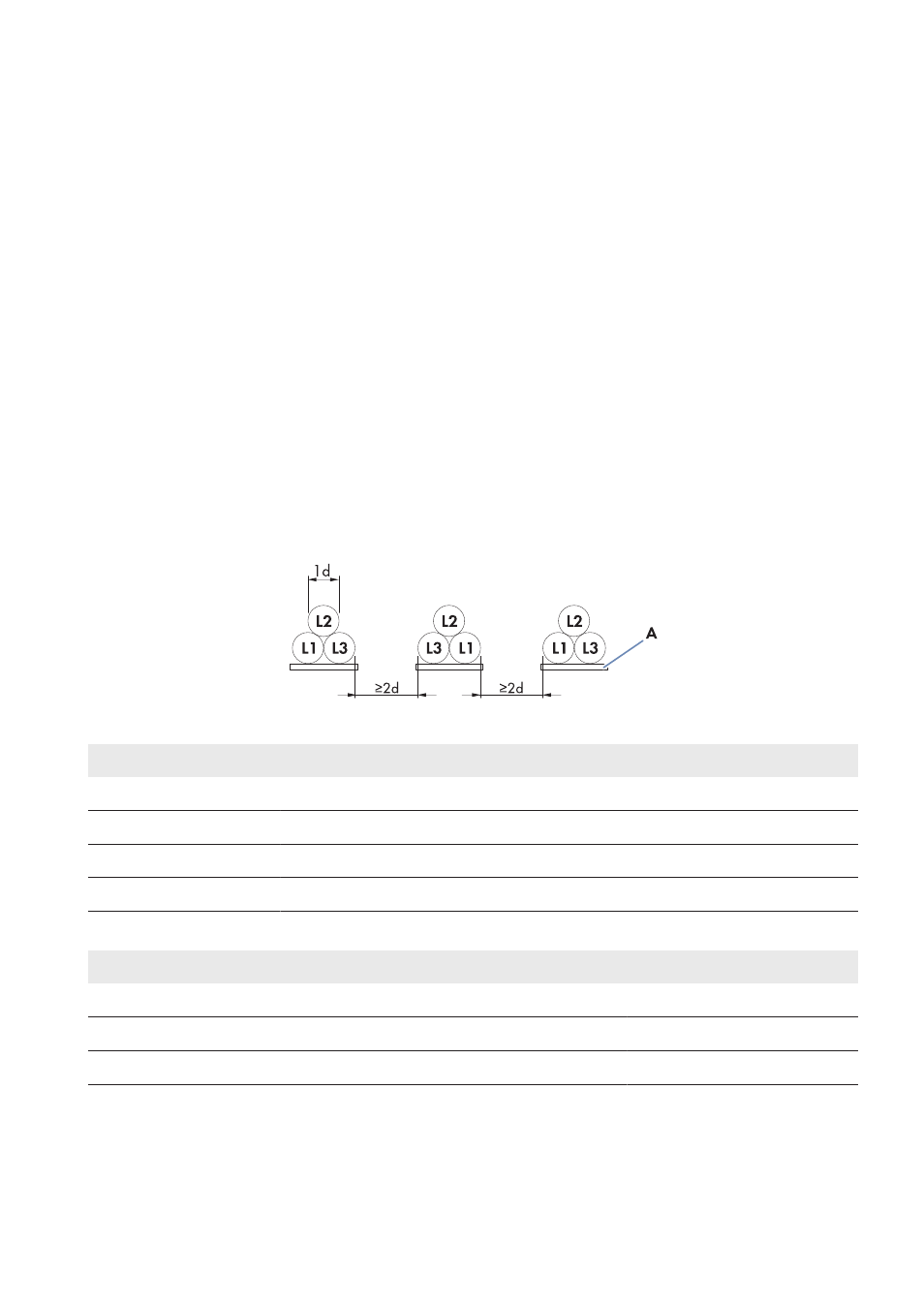

Abbildung 9: Anordnung der AC-Kabel mit 3 Kabeln pro Außenleiter (Beispiel)
Position Bezeichnung
L1 Außenleiter L1
L2 Außenleiter L2
L3 Außenleiter L3
A Erdungsband
Drehmomente der Leistungsverbindungen:
Art des Kabelschuhs Drehmoment
Verzinnter Kabelschuh aus Aluminium auf Kupferschiene 37 Nm
Verzinnter Kabelschuh aus Kupfer auf Kupferschiene 60 Nm
Verzinnter Kabelschuh aus Aluminium oder Kupfer auf Aluminiumschiene 37 Nm
Zusätzlich benötigtes Montagematerial (nicht im Lieferumfang enthalten):
☐ Sauberes Tuch
☐ Ethanolreiniger
