4. Nicht verzinnte Kontaktflächen im Anschlussbereich mit dem Schleifvlies anschleifen, bis die Kontaktflächen leicht
metallisch glänzen.
5. Alle Kontaktflächen im Anschlussbereich mit einem sauberen Tuch und Ethanolreiniger reinigen und
Kontaktflächen nach dem Reinigen nicht mehr berühren.
6. Die Kabel gemäß Schaltplan anschließen. Dabei ausschließlich die im Lieferumfang enthaltenen Schrauben,
Unterlegscheiben und Muttern verwenden und beachten, dass die Schraubenköpfe immer nach vorn zeigen.
7. Die Kabel an der Kabelabfangschiene fixieren. Damit sichern Sie das Kabel gegen ungewolltes Abziehen.
8. Schutzabdeckungen montieren (siehe Kapitel 7.2.2, Seite 41).
9. Blenden montieren (siehe Kapitel 7.2.1, Seite 40).
5.4 DC-Anschluss installieren
5.4.1 DC-Kabel an Sammelschiene anschließen

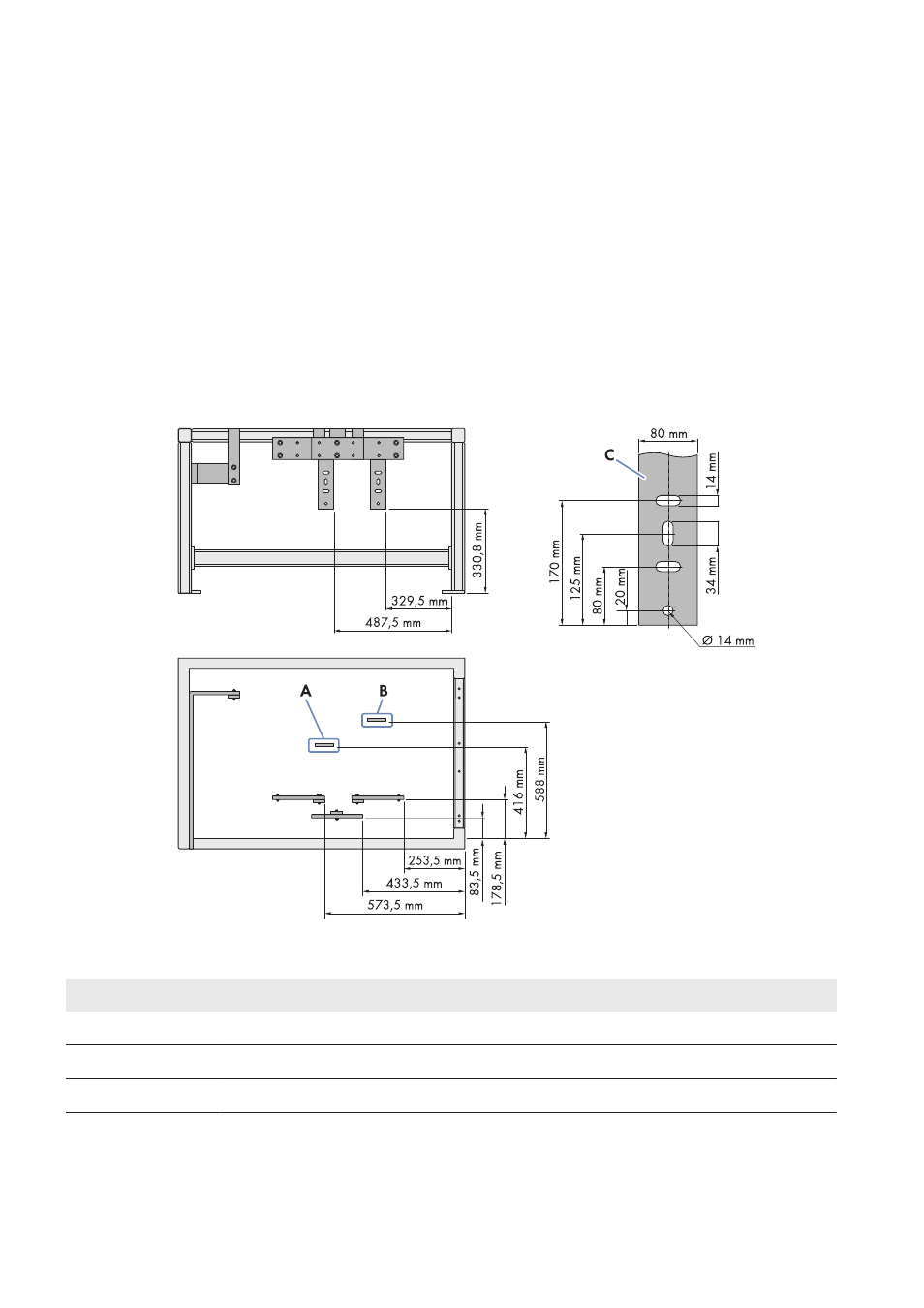

Abbildung 6: Abmessungen der DC‑Sammelschiene (Beispiel)
Position Bezeichnung
A Anschlussbereich DC+
B Anschlussbereich DC‒
C DC-Anschlusslasche mit Abmessungen
Anforderungen an die Kabelschuhe:
☐ Es dürfen ausschließlich verzinnte Kabelschuhe verwendet werden.
