Drehmomente der Leistungsverbindungen:
Art des Kabelschuhs Drehmoment
Verzinnter Kabelschuh aus Aluminium auf Kupferschiene 37 Nm
Verzinnter Kabelschuh aus Kupfer auf Kupferschiene 60 Nm
Verzinnter Kabelschuh aus Aluminium oder Kupfer auf Aluminiumschiene 37 Nm
Zusätzlich benötigtes Montagematerial (nicht im Lieferumfang enthalten):
☐ Sauberes Tuch
☐ Ethanolreiniger
Voraussetzung:
☐ Die Reduktion der DC-Eingangsströme muss eingehalten sein (siehe Kapitel 9.3.2, Seite 78).
Vorgehen:
1. Blenden demontieren (siehe Kapitel 7.2.1, Seite 40).
2. Schutzabdeckungen demontieren (siehe Kapitel 7.2.2, Seite 41).
3. Die Kabel für den Anschluss vorbereiten (siehe Kapitel 7.3, Seite 44).
4. Nicht verzinnte Kontaktflächen im Anschlussbereich mit dem Schleifvlies anschleifen, bis die Kontaktflächen leicht
metallisch glänzen.
5. Alle Kontaktflächen im Anschlussbereich mit einem sauberen Tuch und Ethanolreiniger reinigen und
Kontaktflächen nach dem Reinigen nicht mehr berühren.
6. Die Kabel gemäß Schaltplan anschließen. Dabei ausschließlich die im Lieferumfang enthaltenen Schrauben,
Unterlegscheiben und Muttern verwenden und beachten, dass die Schraubenköpfe immer nach vorn zeigen.
7. Die Kabel an der Kabelabfangschiene fixieren. Damit sichern Sie das Kabel gegen ungewolltes Abziehen.
8. Schutzabdeckungen montieren (siehe Kapitel 7.2.2, Seite 41).
9. Blenden montieren (siehe Kapitel 7.2.1, Seite 40).
5.5 AC-Anschluss installieren

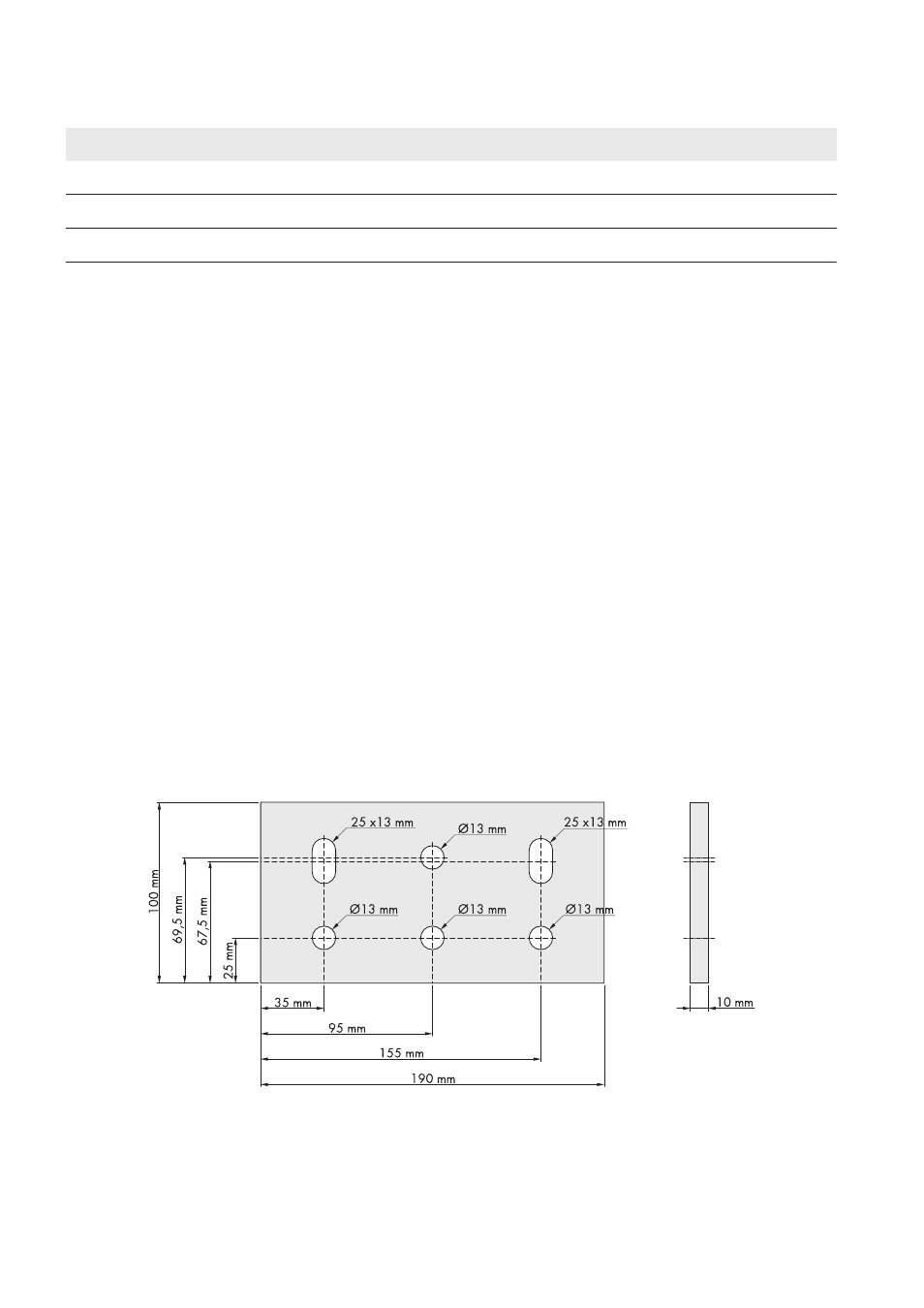

Abbildung 8: Abmessungen AC-Anschluss
