9.5 Lieferumfang

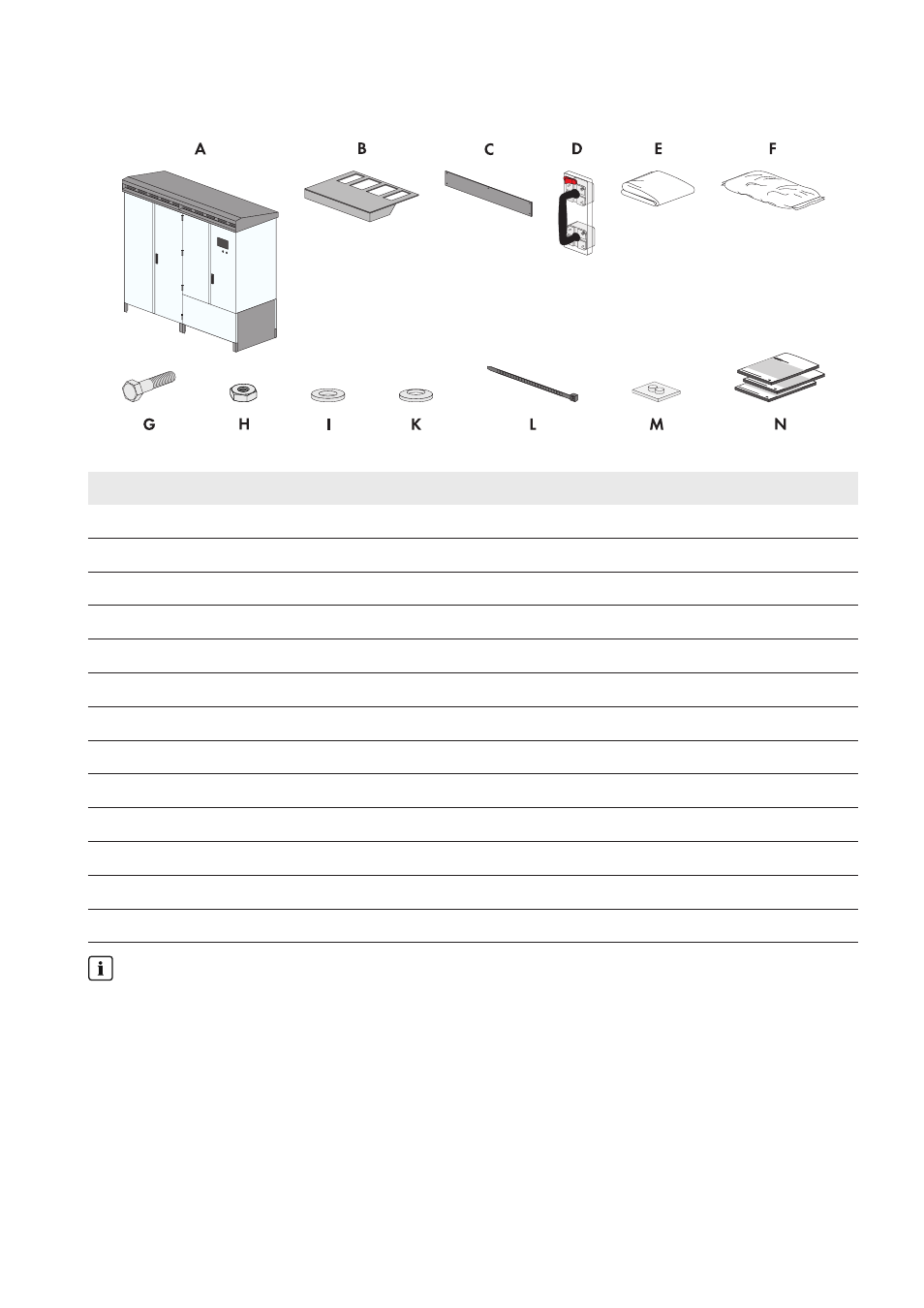

Abbildung 27: Bestandteile des Lieferumfangs
Position Anzahl Bezeichnung
A 1 Wechselrichter
B 1 Luftleitblech
C 5 Sockelblende
D 1 NH-Sicherungsaufsteckgriff (optional)
E 1 Schleifvlies
F 1 Trockenmittelbeutel
G 68 Schraube
H 68 Mutter
I 136 Kotflügelscheibe
K 136 Spannscheibe
L 80 Kabelbinder
M 3 Kabeltülle (9,5 mm … 16 mm)
N 1 Schaltplan, Dokumentation, Protokoll
Position des NH‑Sicherungsaufsteckgriffs
Der NH‑Sicherungsaufsteckgriff befindet sich auf der Innenseite der rechten Tür des Anschluss-Schrankes.
9.6 Stromlaufplan
Stromlaufpläne im PDF-Format besitzen Sprungmarken. Mit einem Doppelklick auf eine Sprungmarke wechselt die
Anzeige auf den entsprechenden Strompfad oder die verwiesene Stelle in der Betriebsmittelliste. Es wird empfohlen,
Stromlaufpläne im PDF-Format bei Installation zu verwenden. Die Stromlaufpläne im PDF-Format sind auf Anfrage
erhältlich (siehe Kapitel 10 "Kontakt", Seite 80).
