Umgebungsbedingungen für den orts-
festen Einsatz Klasse 4C1 Klasse 4C2
Mittelwert Grenzwert Grenzwert
Einsatzorte in ländlichen oder auch in dichter
besiedelten Gebieten mit wenig Industrie und
nur mäßiger Verkehrsdichte x x
Einsatzorte in dichter besiedelten Gebieten
mit Industrie und hoher Verkehrsdichte ‒ x
9.1.2 Anforderungen an den Aufstelluntergrund
Wenn Sie einen Sockel von SMA Solar Technology AG verwenden, müssen Sie den Aufstellort des Sockels mit einem
Planum vorbereiten.
Die Baugrube muss folgende Eigenschaften aufweisen:
☐ Baugrube muss entsprechend der Höhe des Sockels ausgehoben sein.
☐ Ein umlaufender Arbeitsbereich muss vorhanden sein. Der Arbeitsbereich beträgt mindestens: 500 mm.
☐ Eckpunkte der Baugrube müssen mit Markierungen versehen sein.
☐ Aushub muss so platziert werden können, dass der Lastkraftwagen beim Transport nicht behindert wird.
Das Planum muss folgende Eigenschaften aufweisen:
☐ Das Planum muss aus steinfreiem, nicht scharfkantigem, verdichtungsfähigem Material sein, z. B. einer
waagerechten Magerbetonplatte.
☐ Das Planum muss einen Verdichtungsgrad von 98 % aufweisen.
☐ Die Bodenpressung muss 150 kN/m 2 betragen.
☐ Die Unebenheit muss weniger als 0,25 % (nach DIN 18202: Tabelle 3, Zeile 4) betragen.
☐ Das Planum muss mindestens folgende Maße aufweisen:
Position Bezeichnung
Breite 2.600 mm
Tiefe 1.000 mm + doppelte Fundamentverbreiterung (0 mm … 300 mm)
Höhe 150 mm

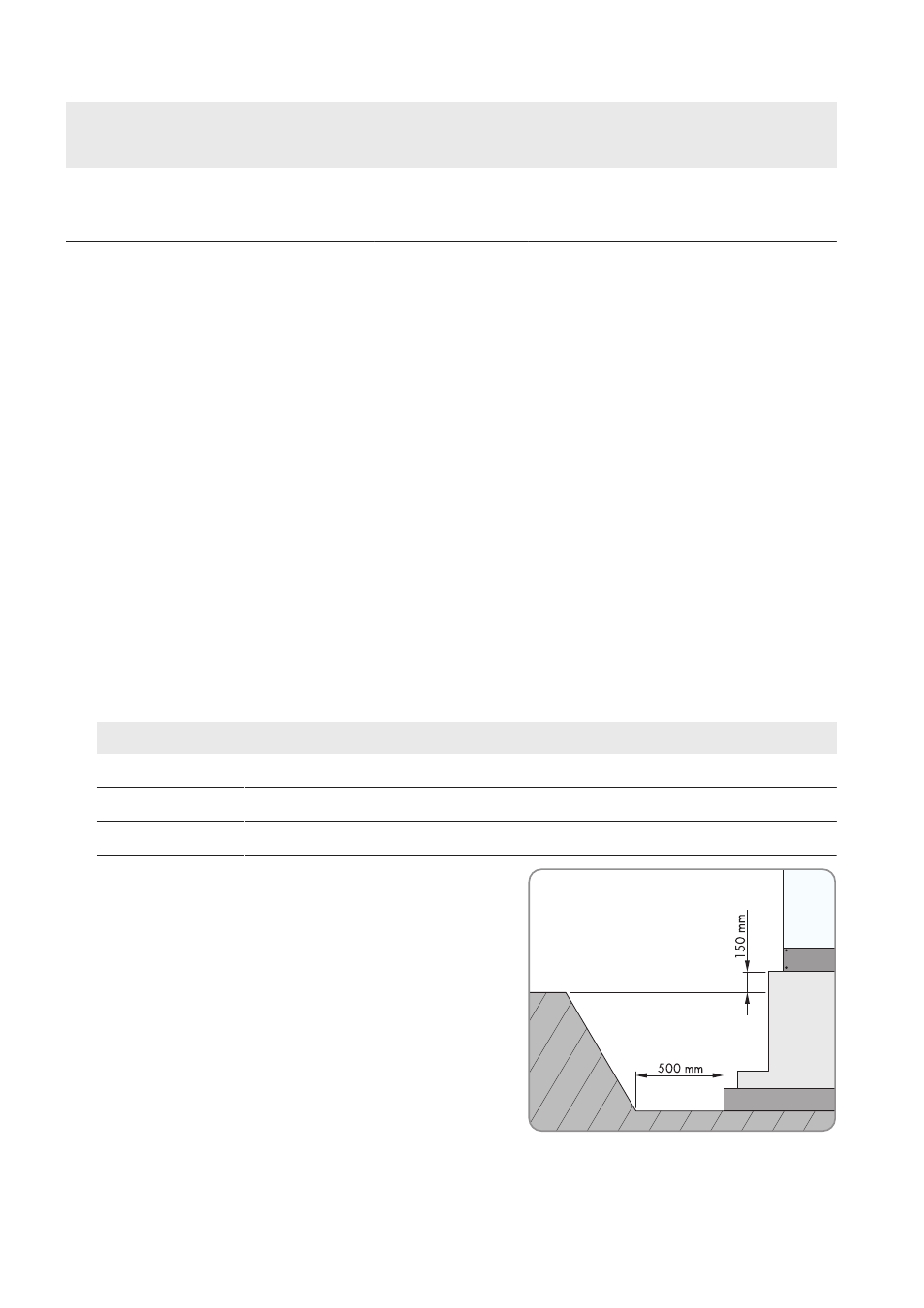

☐ Das Planum muss so vorbereitet sein, dass der Sockel nach der
Aufstellung etwa 150 mm über dem Erdniveau abschließt.
Dadurch ist der Wechselrichter vor hohem Wasserstand nach
heftigem Regen oder einer Schneeschmelze geschützt.
☐ Wenn bis an den Wechselrichter gepflastert wird, muss zwischen Wechselrichter und gepflasterter Fläche eine
Fuge eingehalten werden. Die Breite der Fuge beträgt: 30 mm.
