5.3 Erdung installieren

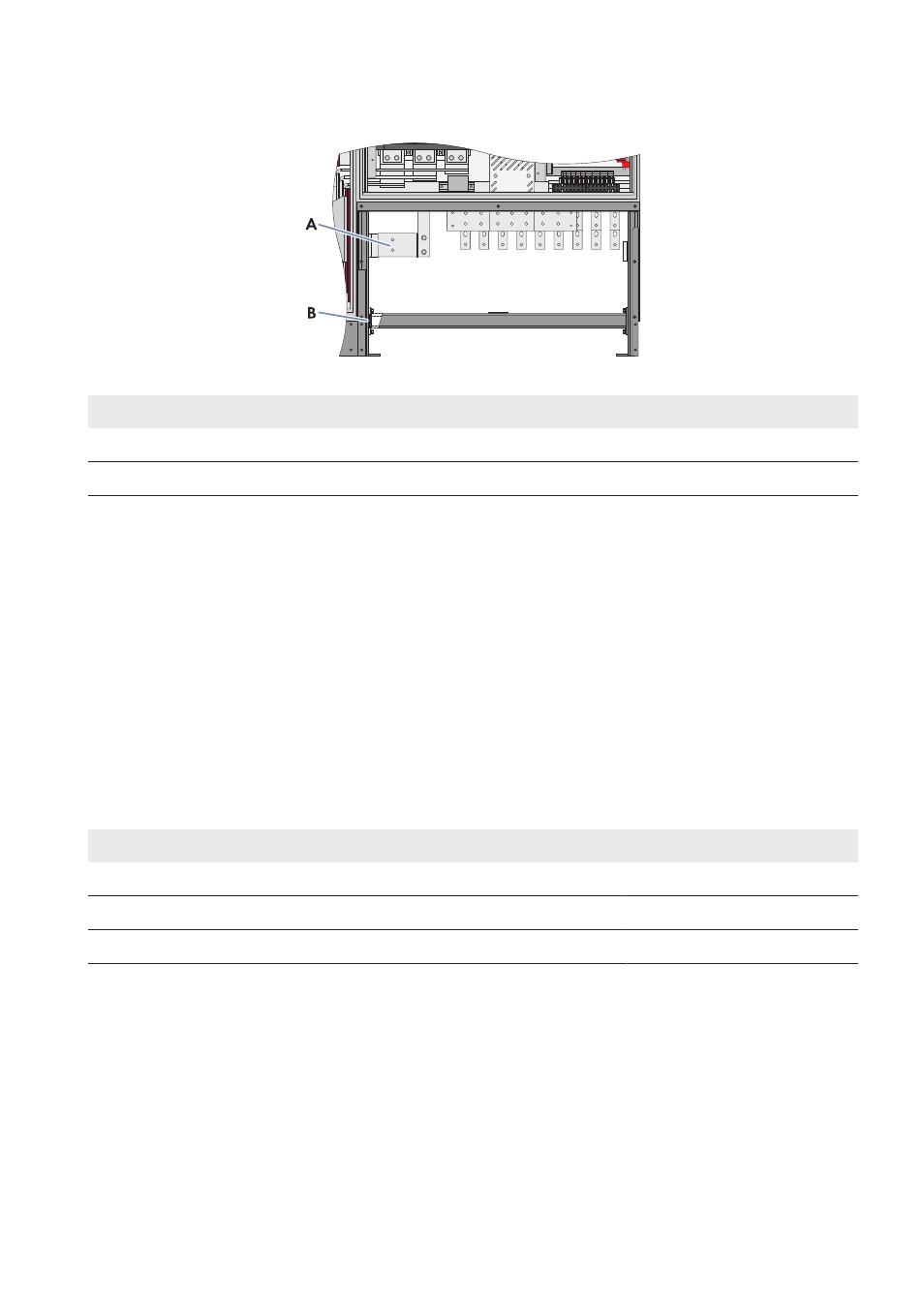

Abbildung 5: Position der Erdung im Wechselrichter (Beispiel)
Position Bezeichnung
A Erdungsschiene
B Kabelabfangschiene
Anforderungen an die Kabelschuhe:
☐ Es dürfen ausschließlich verzinnte Kabelschuhe verwendet werden.
☐ Es dürfen ausschließlich die mitgelieferten Schrauben, Muttern und Unterlegscheiben für den Anschluss verwendet
werden.
☐ Die Kabelschuhe müssen abhängig von der Temperatur ausgelegt sein. Die Temperatur beträgt: +95 °C.
☐ Die Breite der Kabelschuhe muss größer als der Durchmesser der Unterlegscheiben sein. Der Durchmesser der
Unterlegscheiben beträgt: 32 mm. Dadurch werden definierte Drehmomente ganzflächig gewährleistet.
Kabelanforderungen:
☐ An jeder Anschlusslasche darf nicht mehr als 1 Kabel angeschlossen werden.
☐ Es dürfen ausschließlich Kupfer- oder Aluminiumkabel verwendet werden.
☐ Maximaler Kabelquerschnitt: 400 mm²
Drehmomente der Leistungsverbindungen:
Art des Kabelschuhs Drehmoment
Verzinnter Kabelschuh aus Aluminium auf Kupferschiene 37 Nm
Verzinnter Kabelschuh aus Kupfer auf Kupferschiene 60 Nm
Verzinnter Kabelschuh aus Aluminium oder Kupfer auf Aluminiumschiene 37 Nm
Zusätzlich benötigtes Montagematerial (nicht im Lieferumfang enthalten):
☐ Sauberes Tuch
☐ Ethanolreiniger
Vorgehen:
1. Blenden demontieren (siehe Kapitel 7.2.1, Seite 40).
2. Schutzabdeckungen demontieren (siehe Kapitel 7.2.2, Seite 41).
3. Die Kabel für den Anschluss vorbereiten (siehe Kapitel 7.3, Seite 44).
