Übersicht des Anschlusses mit 1 Einloch-Kabelschuh für Erdungs- und DC-Kabel

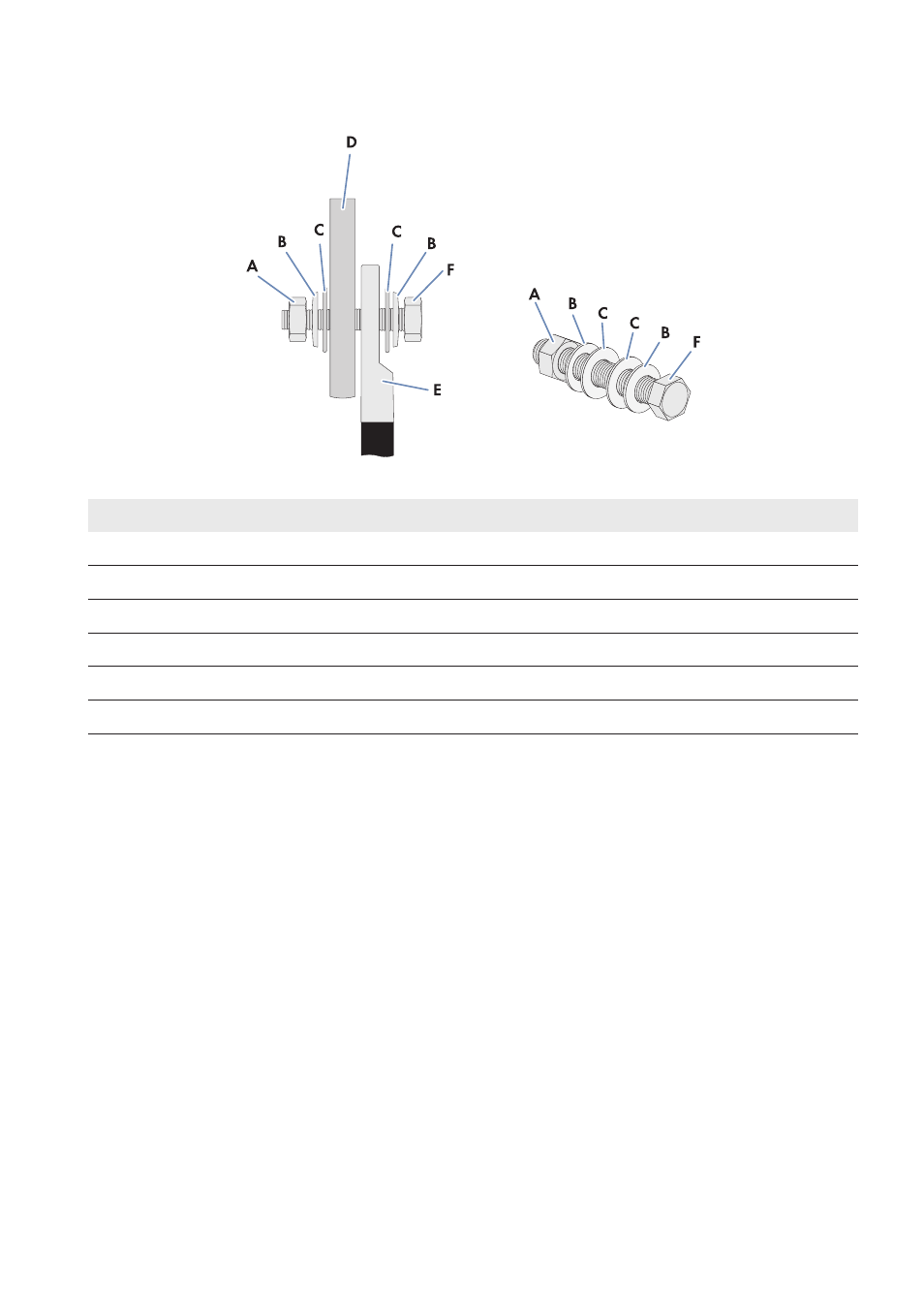

Abbildung 14: Aufbau des Anschlusses mit 1 Einloch-Kabelschuh
Position Bezeichnung
A Mutter M12
B Spannscheibe
C Kotflügelscheibe
D Anschluss-Schiene
E Verzinnter Einloch-Kabelschuh
F Schraube M12
