5.4.3
DC-Kabel an Anschlusslaschen anschließen

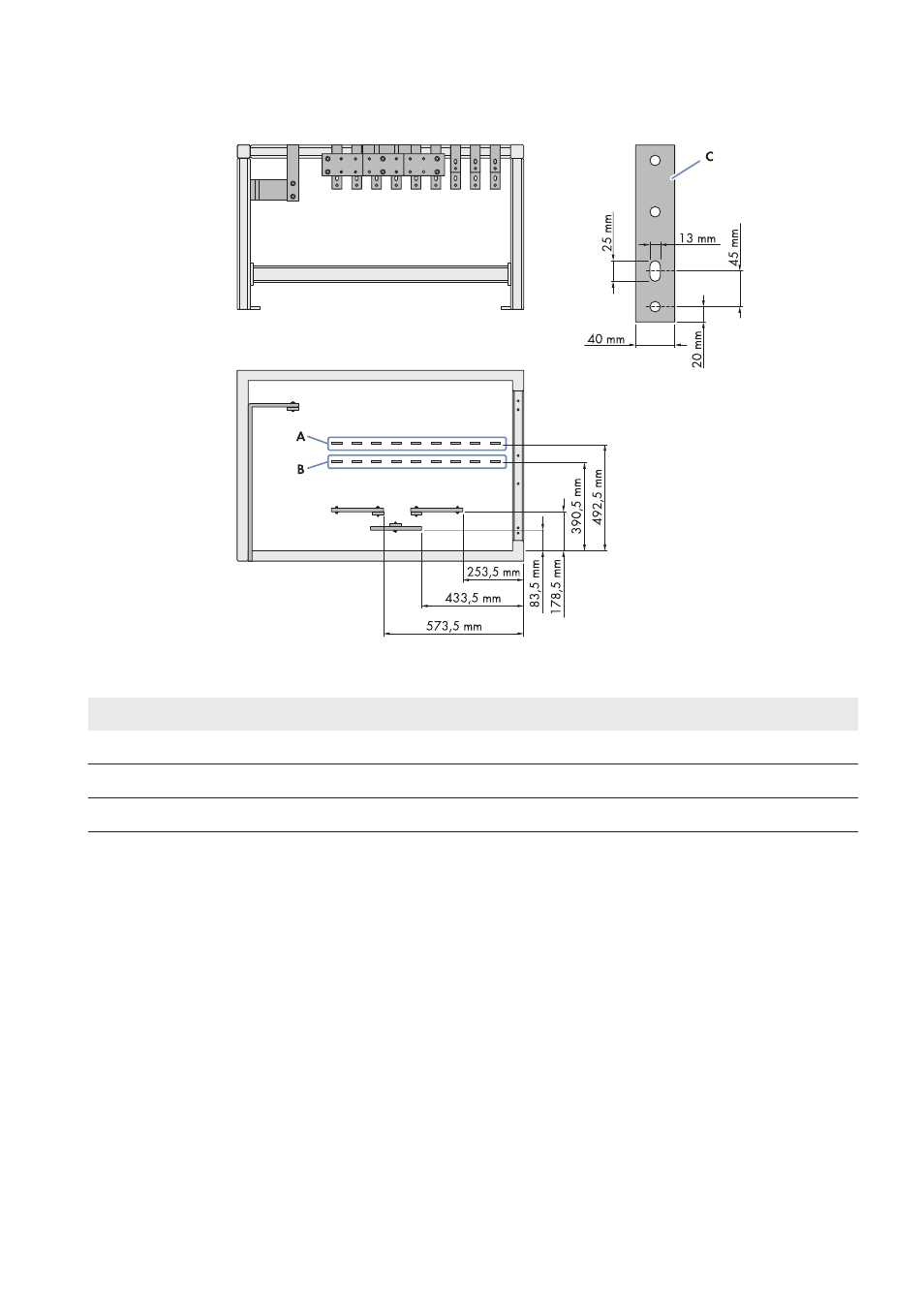

Abbildung 7: Anschlussbereich für DC‑Sicherungen (Beispiel)
Position
Bezeichnung
A
Anschlussbereich DC‒
B
Anschlussbereich DC+
C
DC-Anschlusslasche mit Abmessungen
Anforderungen an die Kabelschuhe:
☐ Es dürfen ausschließlich verzinnte Kabelschuhe verwendet werden.
☐ Es dürfen ausschließlich die mitgelieferten Schrauben, Muttern und Unterlegscheiben für den Anschluss verwendet
werden.
☐ Die Kabelschuhe müssen abhängig von der Temperatur ausgelegt sein. Die Temperatur beträgt: +95 °C.
☐ Die Breite der Kabelschuhe muss größer als der Durchmesser der Unterlegscheiben sein. Der Durchmesser der
Unterlegscheiben beträgt: 32 mm. Dadurch werden definierte Drehmomente ganzflächig gewährleistet.
Kabelanforderungen:
☐ An jedem DC-Anschluss dürfen nicht mehr als 2 Kabel angeschlossen werden.
☐ Es dürfen ausschließlich Kupfer- oder Aluminiumkabel verwendet werden.
☐ Maximaler Kabelquerschnitt: 400 mm²
