10. Den Wechselrichter so nah wie möglich über dem Boden transportieren.
11. Den Wechselrichter zum Aufstellort transportieren und auf geeigneter Fläche abstellen.
12. Dach auf den Wechselrichter legen.
13. Den Schutzleiter am Wechselrichter festschrauben (Drehmoment: 14,2 Nm).

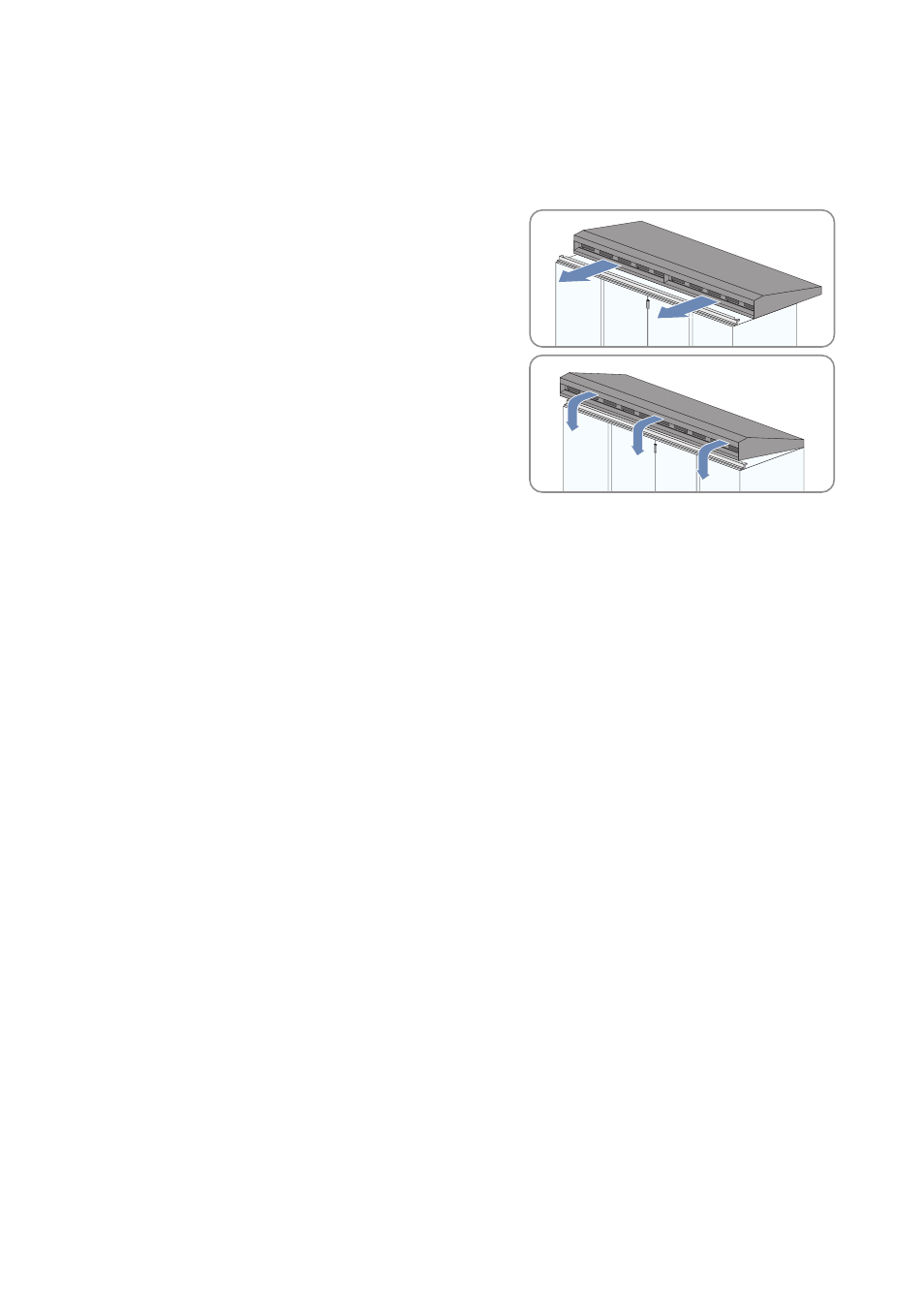

14. Dach in die Schiene am Wechselrichter schieben und nach
vorne ziehen.
15. Dach nach unten drücken.
16. Lüftungsgitter montieren (siehe Kapitel 7.2.3, Seite 42).
4.4 Aufstellung des Wechselrichters
4.4.1 Wechselrichter auf Aufstellfläche aufstellen
Voraussetzungen:
☐ Der Wechselrichter muss von der Europoolpalette entfernt sein.
☐ Der Wechselrichter steht am Aufstellort.
☐ Die Montagelöcher in der Aufstellfläche müssen gebohrt und geeignete Dübel müssen eingesetzt sein (siehe
Kapitel 4.2.3.1, Seite 16).
Zusätzlich benötigtes Material (nicht im Lieferumfang enthalten):
☐ 6 geeignete Schrauben zum Befestigen des Wechselrichters
Vorgehen:
• Wechselrichter mit den Schrauben an der Aufstellfläche befestigen.
4.4.2 Wechselrichter auf Sockel aufstellen
Voraussetzungen:
☐ Der Wechselrichter muss von der Europoolpalette entfernt sein.
☐ Der Wechselrichter steht am Aufstellort.
☐ Der Sockel muss für die Montage vorbereitet sein (siehe Kapitel 4.2.3.2, Seite 16).
Zusätzlich benötigtes Material (nicht im Lieferumfang enthalten):
☐ 6 geeignete Hammermuttern zum Befestigen des Wechselrichters
Vorgehen:
• Wechselrichter mit den Schrauben aus dem Lieferumfang des Sockels und Hammermuttern am Sockel befestigen.
