4.2.2 Schwerpunktkennzeichnung des Wechselrichters
Der Schwerpunkt des Wechselrichters befindet sich nicht in der Mitte des Wechselrichters. Beachten Sie dies beim
Transport des Wechselrichters. Der Schwerpunkt des Wechselrichters ist auf der Verpackung und auf dem Gehäuse
mit dem Schwerpunktsymbol markiert.

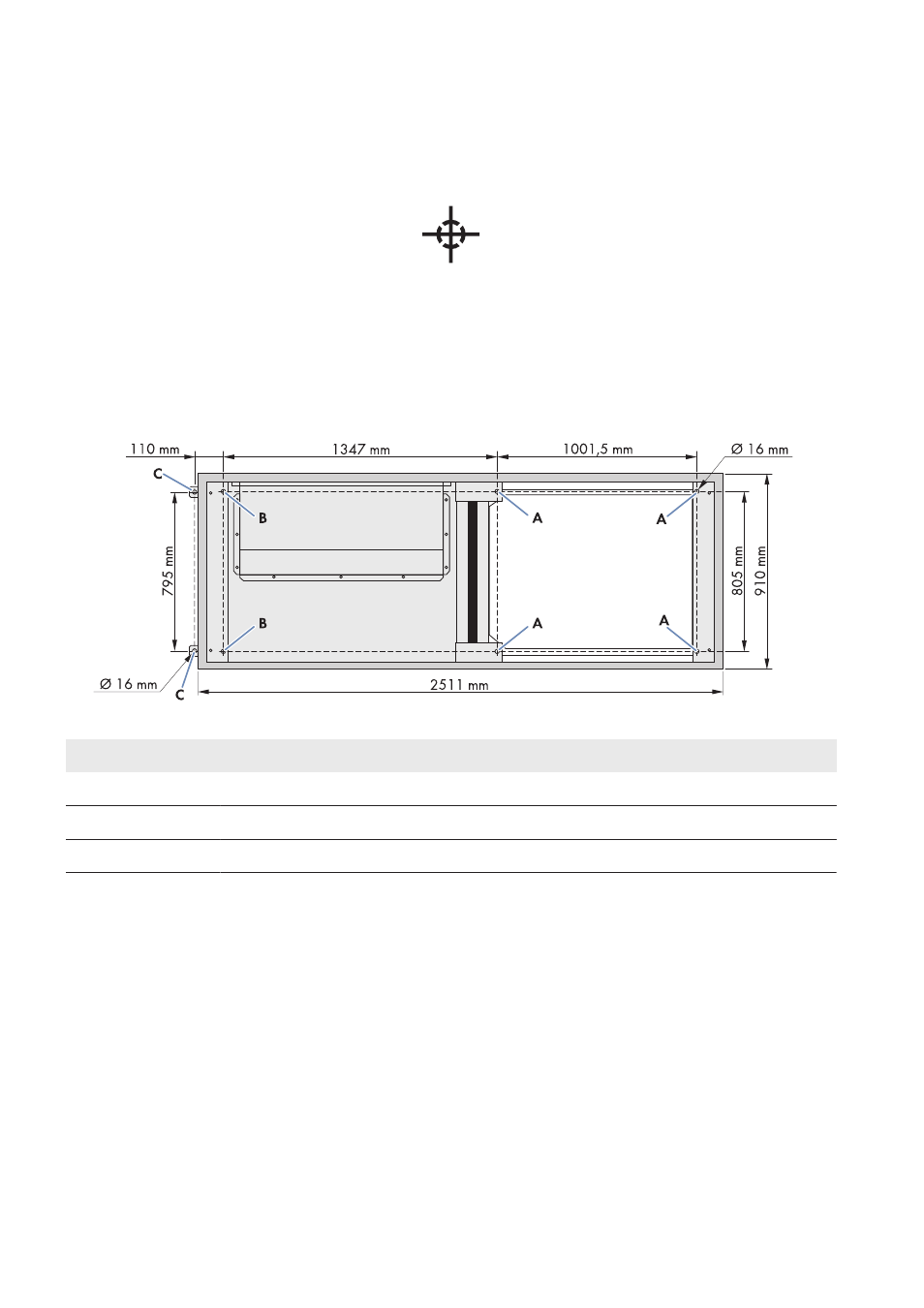

Abbildung 3: Schwerpunktsymbol
4.2.3 Vorbereiten der Montage
4.2.3.1 Montagelöcher in Aufstellfläche bohren
Der Wechselrichter muss mit 6 Schrauben am Untergrund befestigt werden. Dafür befinden sich im Sockelbereich
Montagelöcher für die Verankerung auf Aufstellfläche oder Sockel.
Abbildung 4: Position der Montagelöcher
Position Bezeichnung
A Montagelöcher für Montage auf Sockel oder Aufstellfläche
B Montagelöcher für Montage auf Sockel
C Montagelöcher für Montage auf Aufstellfläche
Zusätzlich benötigtes Material (nicht im Lieferumfang enthalten):
☐ 6 geeignete Betondübel
Vorgehen:
1. Positionen der Bohrlöcher auf der Aufstellfläche markieren.
2. Montagelöcher an markierten Stellen bohren.
3. Die Betondübel in die Bohrlöcher drücken.
4.2.3.2 Montage auf Sockel vorbereiten
Voraussetzung:
☐ Der Sockel muss über dem Erdniveau abschließen. Der Höhe des Sockels über dem Erdniveau beträgt etwa:
150 mm.
