Übersicht des Anschlusses mit 2 Einloch-Kabelschuhen für DC-Kabel

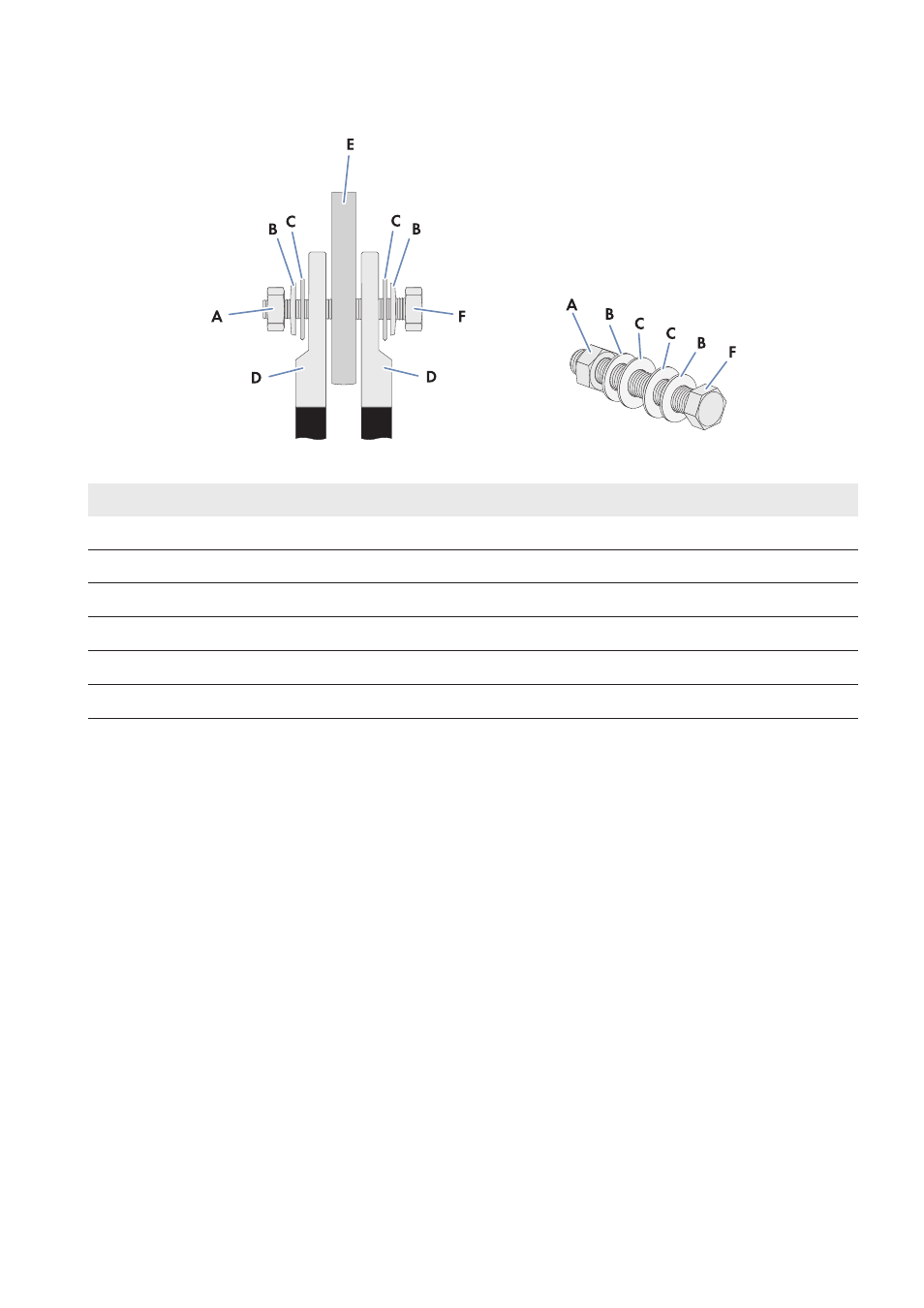

Abbildung 16: Aufbau des Anschlusses mit 2 Einloch-Kabelschuhen
Position Bezeichnung
A Mutter M12
B Spannscheibe
C Kotflügelscheibe
D Verzinnte Einloch-Kabelschuhe
E Anschluss-Schiene
F Schraube M12
Zusätzlich benötigtes Montagematerial (nicht im Lieferumfang enthalten):
☐ Sauberes Tuch
☐ Ethanolreiniger
Vorgehen:
1. Die Kabel abisolieren.
2. Die Kabel mit Kabelschuhen versehen.
3. Kontaktflächen der Kabelschuhe mit einem sauberen Tuch und Ethanolreiniger säubern.
