Anforderungen an die Kabelverlegung zwischen MV-Transformator und
Wechselrichter
Brandgefahr durch Überhitzung der Kabel bei Verwendung unterschiedlicher Kabellängen
Unterschiedliche Kabellängen können zu Überhitzung der Kabel und einem Brand führen. Tod oder schwere
Verletzung können die Folge sein.
• Alle Außenleiter vom Wechselrichter zum MV-Transformator müssen gleich lang sein.
• Die Kabellänge zwischen den Anschlusspunkten darf eine maximale Länge nicht überschreiten. Die maximale
Kabellänge beträgt: 15 m
Kabel- und Kabelverlegeanforderungen:
☐ Die Kabel müssen für die maximalen Spannungen gegen Erde ausgelegt sein.
Beim Sunny Central 500CP XT / 630CP XT / 720CP XT / 760CP XT / 800CP XT beträgt die Höhe der
Spannungen gegen Erde maximal: ±1.450 V.
Beim Sunny Central 850CP XT / 900CP XT beträgt die Höhe der Spannungen gegen Erde maximal: ±1.600 V.
☐ Die Kabel müssen für den maximalen Effektivwert ausgelegt sein. Der maximale Effektivwert beträgt: 800 V.
☐ An jeder AC-Anschlussplatte dürfen nicht mehr als 4 Kabel angeschlossen werden.
☐ Es dürfen ausschließlich Kupfer- oder Aluminiumkabel verwendet werden.
☐ Maximaler Kabelquerschnitt: 300 mm²
☐ Alle Kabel der Außenleiter müssen gleich lang sein und dürfen die maximale Kabellänge nicht überschreiten. Die
maximale Kabellänge beträgt: 15 m.
☐ Die AC-Kabel müssen im 3-Phasensystem gebündelt sein.
☐ Zwischen MV-Transformator und Wechselrichter müssen 3 getrennte Kabelwege für die AC‑Kabel vorhanden
sein, z. B. Kabelkanäle.
☐ In jedem Kabelkanal muss ein Außenleiter L1, L2 und L3 verlegt werden. Dabei muss der Abstand zwischen den
Kabelbündeln mindestens dem doppelten Durchmesser eines Kabels entsprechen. Dadurch verhindern Sie
Stromunsymmetrien. Des Weiteren wird empfohlen, die Leitungsführung zwischen Wechselrichter und MV-
Transformator direkt auf einem Erdungsband auszuführen. Diese Maßnahme reduziert elektromagnetische
Beeinflussungen zusätzlich.

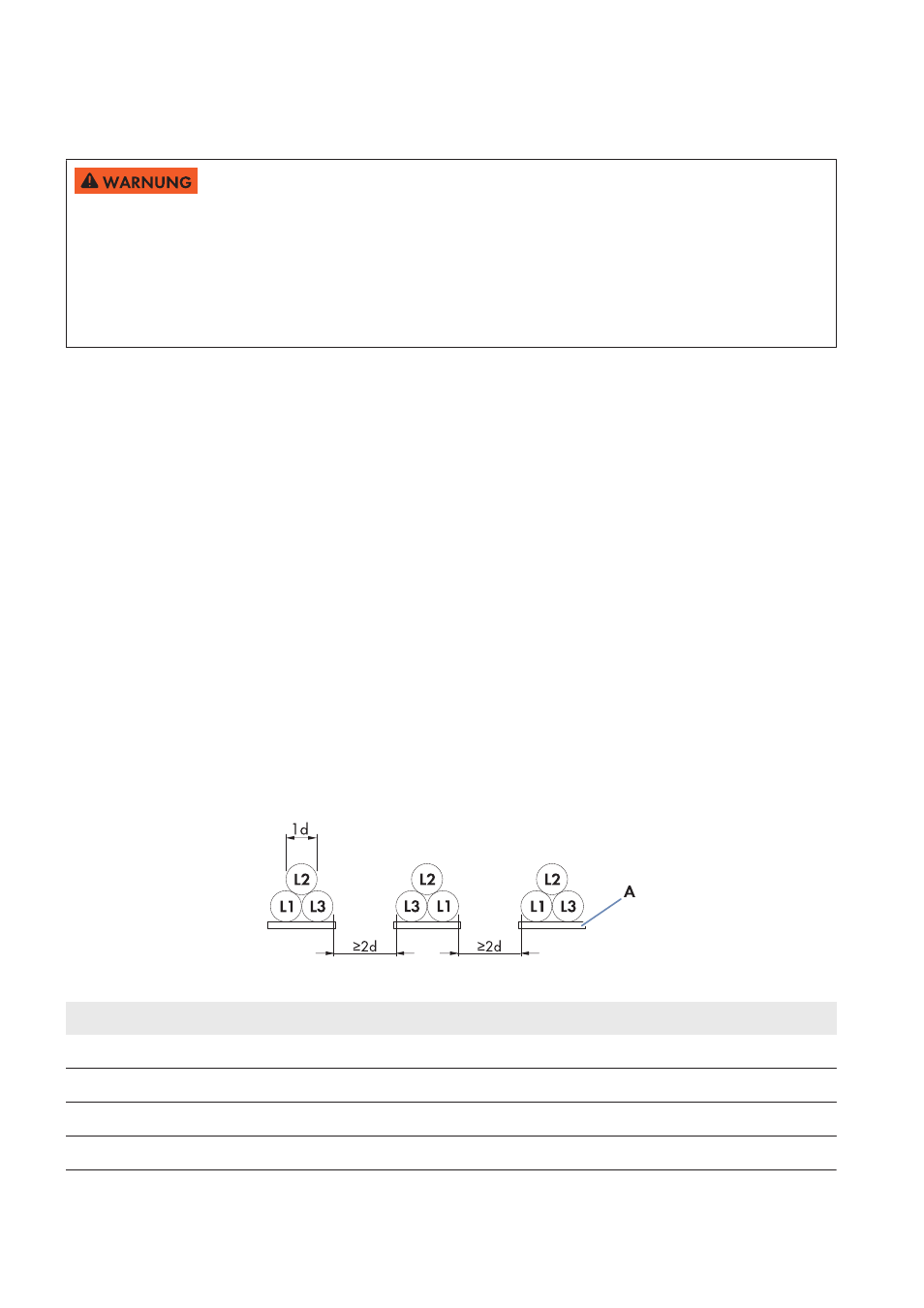

Abbildung 19: Anordnung der AC-Kabel mit 3 Kabeln pro Außenleiter (Beispiel)
Position
Bezeichnung
L1
Außenleiter L1
L2
Außenleiter L2
L3
Außenleiter L3
A
Erdungsband
