9.1.3 Anforderungen an das Fundament und Kabelverlegung
Wenn Sie keinen Sockel von SMA Solar Technology AG verwenden, können Sie den Wechselrichter auch auf einem
Fundament platzieren.
Das Fundament muss folgende Eigenschaften aufweisen:
☐ Das Fundament muss sich für das Gewicht des Wechselrichters eignen: Der Wechselrichter wiegt: 1.900 kg.
☐ Die Unebenheit muss weniger als 0,25 % (nach DIN 18202: Tabelle 3, Zeile 4) betragen.
☐ Die Neigung des Fundaments muss im Bereich von 0,5 % bis 1 % liegen. Dadurch kann Regenwasser unter dem
Wechselrichter ablaufen.
☐ Das Fundament muss mindestens folgende Maße aufweisen:
Position Bezeichnung
Breite 2.600 mm
Tiefe 1.000 mm
☐ Kabeldurchführungen im Fundament müssen berücksichtigt
sein.
☐ Zur komfortablen Bedienung und problemlosen Wartung wird empfohlen, das Fundament für den Wechselrichter
an jeder Seite zu verbreitern oder eine ebene, befestigte Fläche vorzusehen. Das Fundament sollte mindestens
folgende Maße aufweisen:
Position Bezeichnung
Breite 3.400 mm
Tiefe 1.800 mm
☐ Wenn bis an das Fundament des Wechselrichters gepflastert wird, muss zwischen Fundament und gepflasterter
Fläche eine Fuge eingehalten werden. Die Breite der Fuge beträgt: 30 mm.

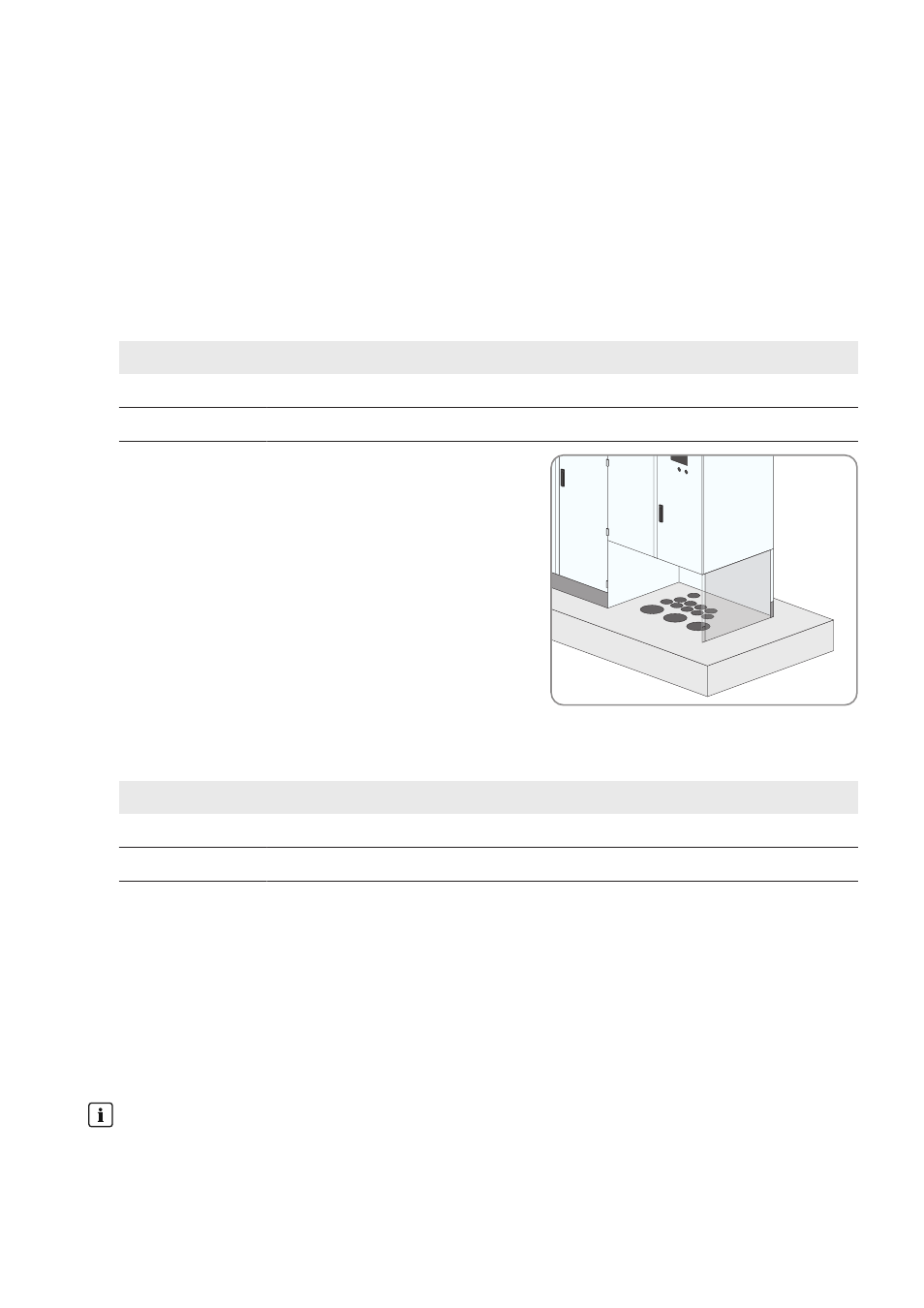

Anforderungen an die Kabelanordnung:
☐ Öffnungen für die Kabel müssen sich im Fundament unter dem Anschluss-Schrank befinden.
☐ Unter dem Fundament müssen Leerrohre für die Kabel verlegt sein.
☐ Die Kabel für Kommunikation, Regelung und Versorgungsspannung müssen getrennt von AC- und DC‑Kabeln
angeordnet sein.
☐ Es muss ausreichend Platz für eine fachgerechte Verlegung vorgesehen sein.
Zeitpunkt der Kabelverlegung
Der Zeitpunkt der Kabelverlegung muss für jede Anlage individuell entschieden werden.
