Vorgehen:
1. Blenden demontieren (siehe Kapitel 7.2.1, Seite 40).
2. Schutzabdeckungen demontieren (siehe Kapitel 7.2.2, Seite 41).
3. Die Kabel für den Anschluss vorbereiten (siehe Kapitel 7.3, Seite 44).
4. Nicht verzinnte Kontaktflächen im Anschlussbereich mit dem Schleifvlies anschleifen, bis die Kontaktflächen leicht
metallisch glänzen.
5. Alle Kontaktflächen im Anschlussbereich mit einem sauberen Tuch und Ethanolreiniger reinigen und
Kontaktflächen nach dem Reinigen nicht mehr berühren.
6. Die Kabel gemäß Schaltplan anschließen. Dabei ausschließlich die im Lieferumfang enthaltenen Schrauben,
Unterlegscheiben und Muttern verwenden und beachten, dass die Schraubenköpfe immer nach vorn zeigen.
7. Die Kabel an der Kabelabfangschiene fixieren. Damit sichern Sie das Kabel gegen ungewolltes Abziehen.
8. Schutzabdeckungen montieren (siehe Kapitel 7.2.2, Seite 41).
9. Blenden montieren (siehe Kapitel 7.2.1, Seite 40).
5.6 Kabel für Kommunikation, Regelung, Versorgungsspannung und
Überwachung anschließen
5.6.1 Lichtwellenleiter mit SC-Stecker anschließen

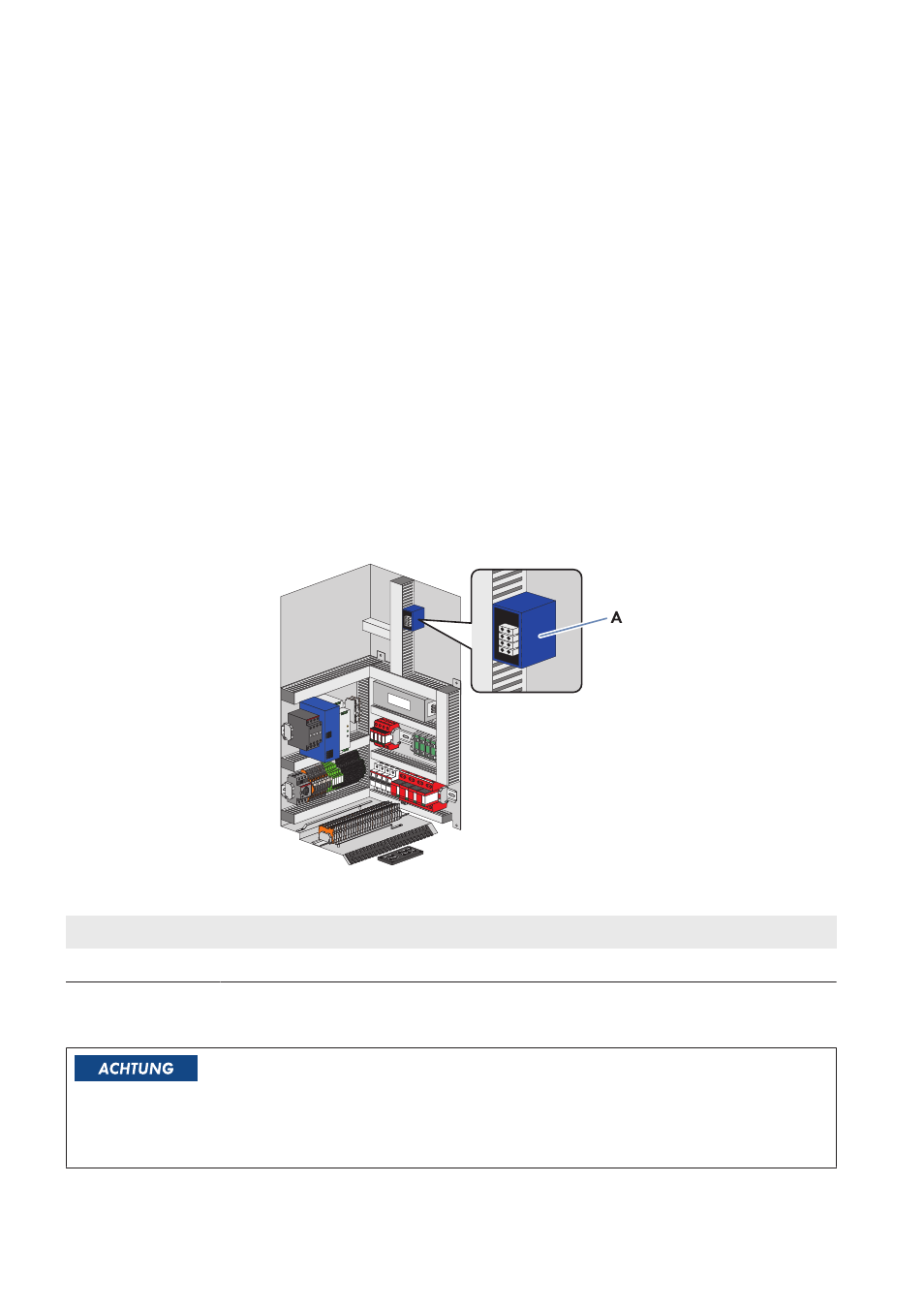

Abbildung 10: Position der Spleißbox
Position Bezeichnung
A Spleißbox
Zusätzlich benötigtes Montagematerial (nicht im Lieferumfang enthalten):
☐ 2 SC‑Stecker
Beschädigung der Lichtwellenleiter durch Unterschreiten der zulässigen Biegeradien
Übermäßiges Biegen oder Knicken führt zur Beschädigung der Glasfaser des Lichtwellenleiters.
• Die minimal zulässigen Biegeradien der Lichtwellenleiter einhalten.
