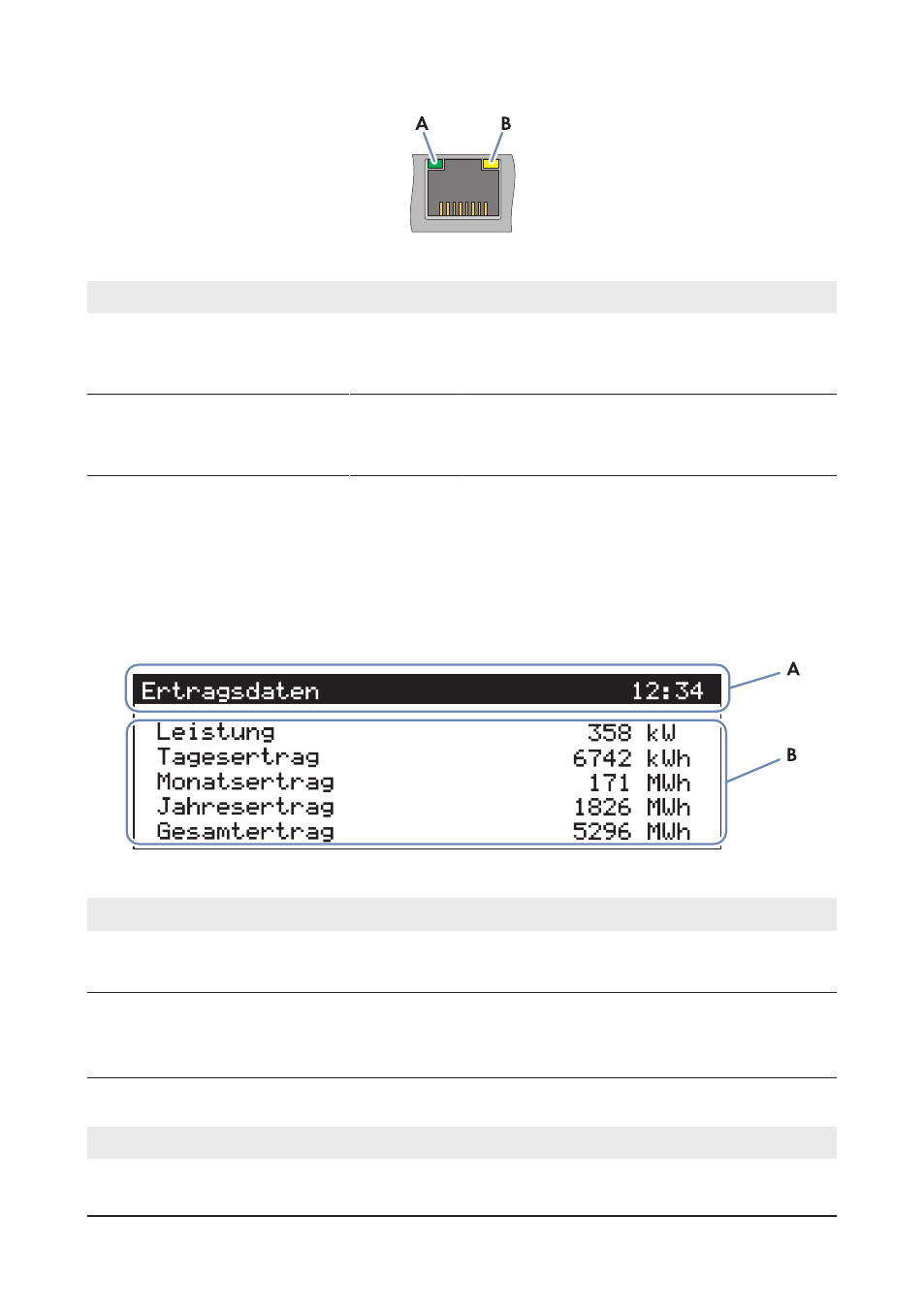

Abbildung 5: LEDs der Netzwerkanschlüsse
Position Bezeichnung Farbe Erklärung
A Link/Activity-LED Grün Zeigt den Status und die Aktivität der Netzwerk-
verbindung an (siehe Kapitel 7.1.2 "LEDs der
Netzwerkbuchsen", Seite 72)
B Speed-LED Gelb Zeigt die Geschwindigkeit der Netzwerkverbin-
dung an (siehe Kapitel 7.1.2 "LEDs der Netz-
werkbuchsen", Seite 72)
4.4 Display
Das Display zeigt Informationen zum Cluster Controller und den angeschlossenen Geräten sowie
zum Anlagenzustand und zur Anlagenkonfiguration an. Der Display‑Kontrast ist einstellbar (siehe
Bedienungsanleitung des Cluster Controllers). Die Display‑Sprachen sind "Deutsch" und "Englisch".
Die Display‑Sprache wird über die Benutzeroberfläche des Cluster Controllers geändert (siehe
Bedienungsanleitung des Cluster Controllers).
Abbildung 6: Display des Cluster Controllers (Beispiel)
Position Bezeichnung Erklärung
A Titelzeile Zeigt den Titel der Display‑Ansicht an
Die Anlagenzeit wird immer angezeigt.
B Datenzeilen Zeigt Text und Zahlenwerte an
Die Zahlenwerte für Mess‑ oder Ertragsdaten werden mit
Einheiten angezeigt.
Übersicht der Display‑Ansichten
Display-Ansicht Erklärung
Startansicht Wird beim Start des Cluster Controllers angezeigt und zeigt u. a.
die aktuelle Firmware‑Version des Cluster Controllers an
