• Abhängig von der Gegenstelle und der Pin‑Belegung der Pin-Gruppe Analoger
Stromausgang 3 die Leitereinführungen identifizieren, die für den Anschluss des
Anschlusskabels benötigt werden.
• Die benötigten Leitereinführungen mit einem Schraubendreher entriegeln und die Adern in
die Leitereinführungen stecken. Dabei die Pin‑Belegung beachten.
5. Den 6‑poligen Stecker am Anschluss X6 in die entsprechende Pinreihe stecken:
• Bei Verwendung der Pin-Gruppe Analoger Stromausgang 1 oder Analoger
Stromausgang 2 den 6‑poligen Stecker in die Pin‑Reihe A stecken.
• Bei Verwendung der Pin-Gruppe Analoger Stromausgang 3 den 6‑poligen Stecker in
die Pin‑Reihe B stecken.
6. Am Anschlusskabel kennzeichnen, welchem Anschluss und welcher Pin‑Reihe das
Anschlusskabel zugeordnet ist. Dazu den mitgelieferten Kabelbinder mit Beschriftungsfeld
verwenden.
7. Die Anschlussbelegung auf dem mitgelieferten Beiblatt notieren.
6.12.5.4 Rückmeldung bei Verwendung mehrerer Cluster Controller
Rückmeldung per digitalem Signal
Bei Verwendung mehrerer Cluster Controller haben Sie 2 Möglichkeiten, um die
Netzbetreibervorgaben per digitalem Signal rückmelden zu lassen:
• An den digitalen Ausgang jedes Cluster Controllers jeweils 1 Gegenstelle anschließen (siehe
Kapitel 6.12.5.2, Seite 60).
oder
• Die digitalen Ausgänge mehrerer Cluster Controller in Reihe schalten
Digitale Ausgänge mehrerer Cluster Controller in Reihe schalten:
Wenn Sie die digitalen Ausgänge mehrerer Cluster Controller in Reihe schalten, findet nur dann
eine Rückmeldung über eine aktive Wirkleistungsbegrenzung statt, wenn alle Cluster Controller in
der Reihe die Wirkleistungsbegrenzung quittieren.

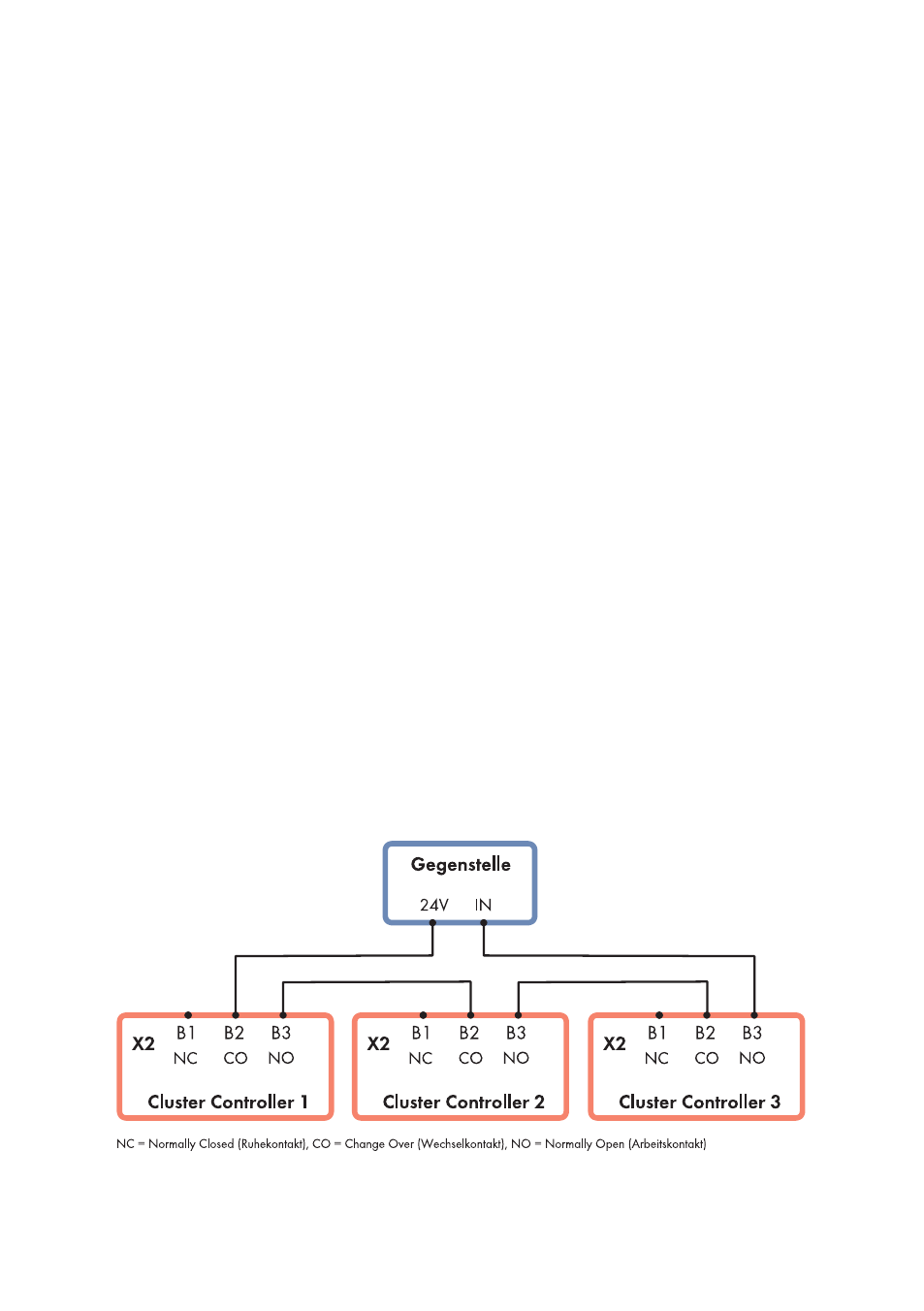

Abbildung 31: Reihenschaltung der digitalen Ausgänge von 3 Cluster Controllern für die Rückmeldung von
Netzbetreibervorgaben zur Wirkleistungsbegrenzung (Beispiel)
