• Den 8‑poligen Stecker am Anschluss X8 in die Pin‑Reihe A stecken.
3. Bei Anschluss an die Pin-Gruppe Analoger Stromeingang 2 folgende Schritte durchführen:
• Die Leitereinführung 8 mit einem Schraubendreher entriegeln und die Ader der
Aderleitung in die Leitereinführung stecken.
• Die Leitereinführungen 6 und 7 mit einem Schraubendreher entriegeln und die Adern des
Anschlusskabels in die Leitereinführungen stecken. Dabei die Pin‑Belegung beachten.
• Den 8‑poligen Stecker am Anschluss X8 in die Pin‑Reihe A stecken.
4. Bei Anschluss an die Pin-Gruppe Analoger Stromeingang 3 folgende Schritte durchführen:
• Die Leitereinführung 4 mit einem Schraubendreher entriegeln und die Ader der
Aderleitung in die Leitereinführung stecken.
• Die Leitereinführungen 2 und 3 mit einem Schraubendreher entriegeln und die Adern des
Anschlusskabels in die Leitereinführungen stecken. Dabei die Pin‑Belegung beachten.
• Den 8‑poligen Stecker am Anschluss X8 in die Pin‑Reihe B stecken.
5. Am Anschlusskabel kennzeichnen, welchem Anschluss und welcher Pin‑Reihe das
Anschlusskabel zugeordnet ist. Dazu den mitgelieferten Kabelbinder mit Beschriftungsfeld
verwenden.
6. Die Anschlussbelegung auf dem mitgelieferten Beiblatt notieren.
Sensor an analogen Spannungseingang anschließen
Zusätzlich benötigtes Material (nicht im Lieferumfang enthalten):
☐ 1 Sensor
☐ 1 Anschlusskabel (siehe Kapitel 6.3 "Kabelanforderungen", Seite 28)
Voraussetzungen:
☐ Der Sensor muss für den Anschluss an die analogen Eingänge technisch geeignet sein (siehe
☐ Das Anschlusskabel muss für den Anschluss an den mehrpoligen Stecker vorbereitet sein (siehe

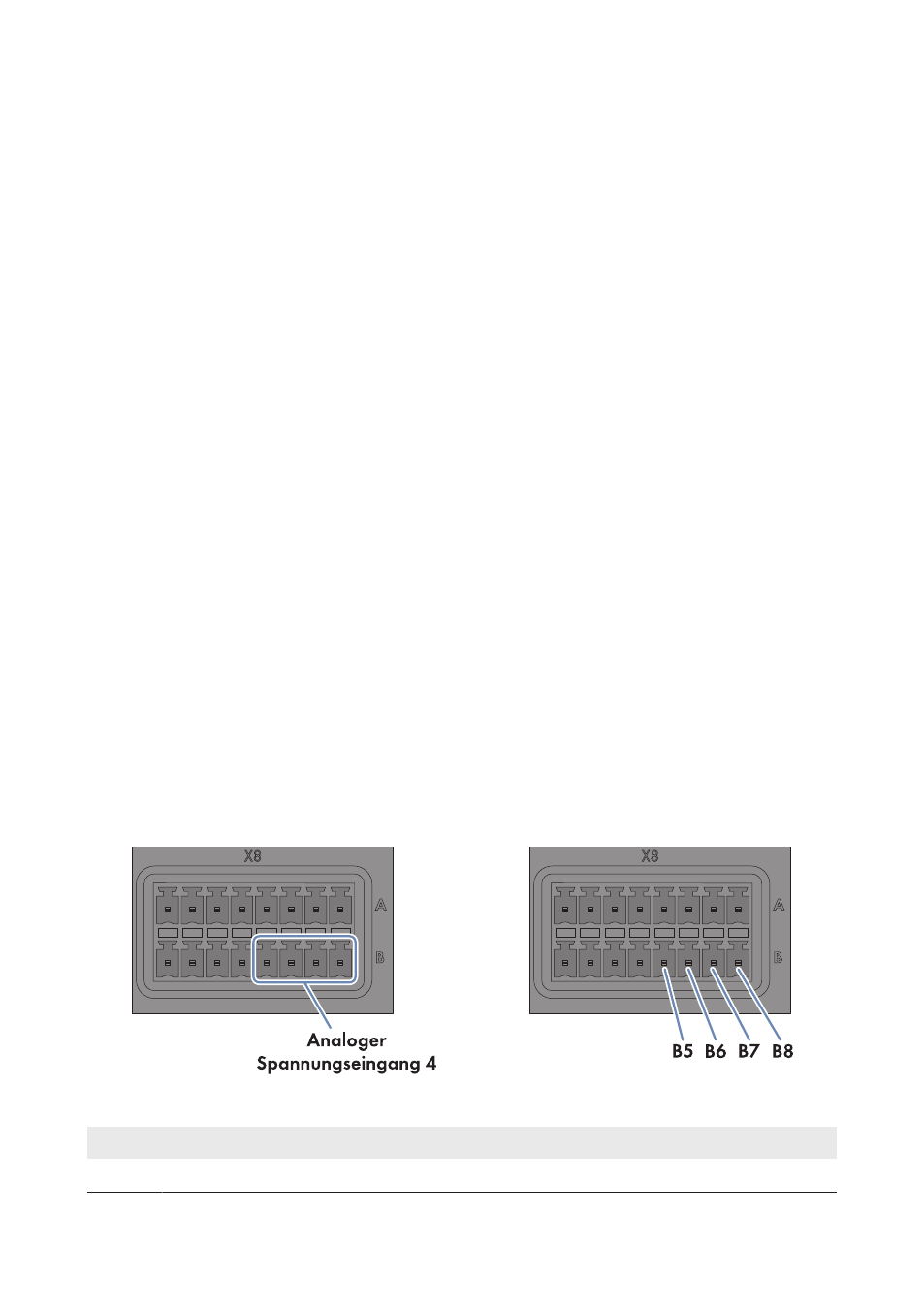

Abbildung 17: Pin-Belegung der Pin-Gruppe Analoger Spannungseingang 4
Pin
Signal
Erklärung
B5
V+
Spannungseingang
