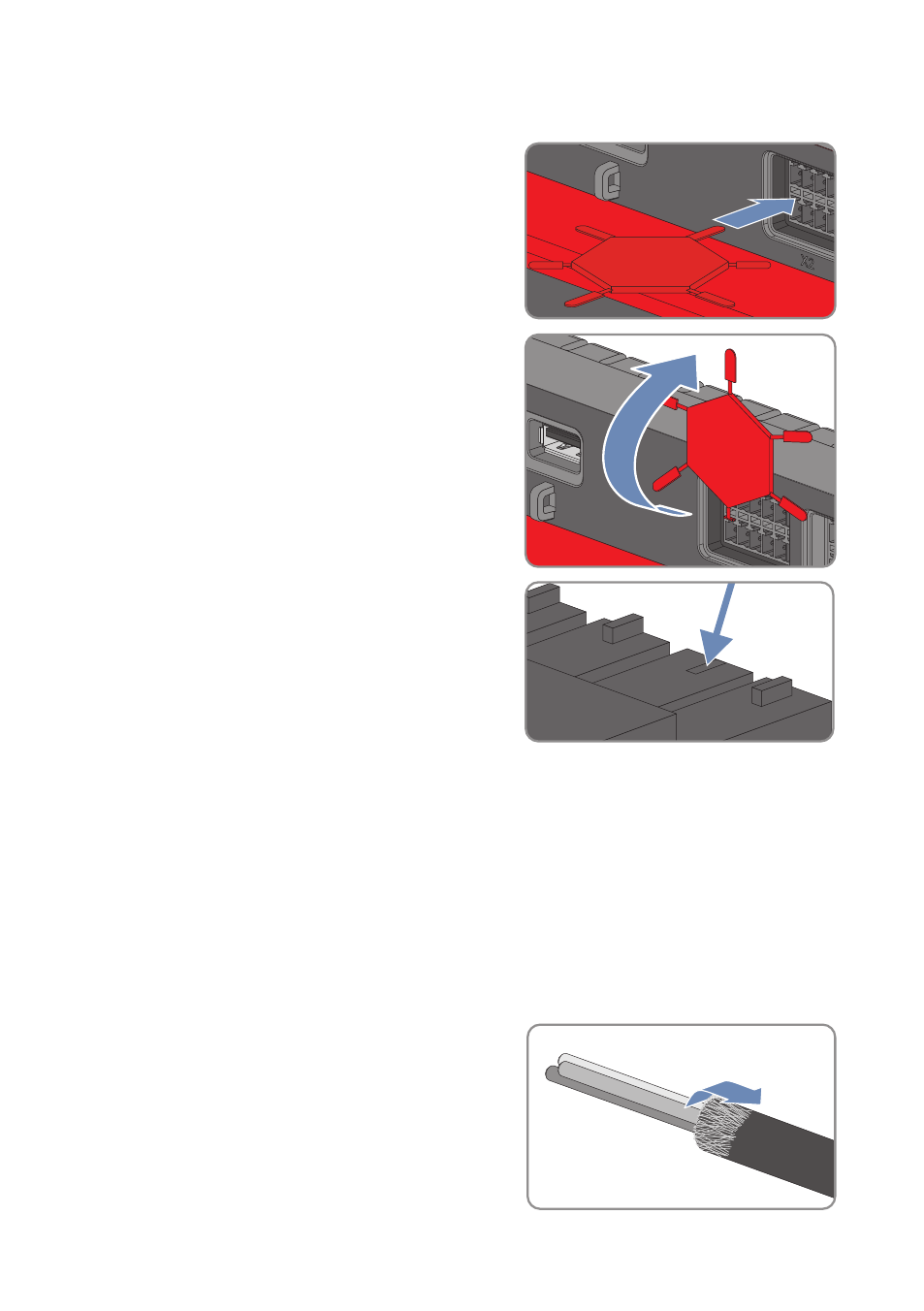

Vorgehen:
1. Kodiernase des Kodierreiters parallel zur
Leiterachse in den zu kodierenden Pin stecken.
2. Die Kodiernase durch Abknicken vom
Kodierreiter entfernen.
3. An der Leitereinführung des mehrpoligen
Steckers, die beim Anschluss an den Cluster
Controller den kodierten Pin aufnimmt, die
Führungsnase entfernen.
6.5
Anschlusskabel für Anschluss an mehrpolige Stecker
vorbereiten
Die Anschlusskabel bereiten Sie immer nach folgendem Vorgehen für den Anschluss an die
mehrpoligen Stecker vor.
1. An dem Ende des Anschlusskabels, das an den mehrpoligen Stecker angeschlossen werden
soll, 40 mm (1,57 in) Kabelmantel entfernen.
2. Bei den Anschlusskabeln für die analogen Eingänge, die analogen Ausgänge und die
Temperatureingänge zusätzlich folgende Schritte durchführen:
• Den Kabelschirm des Anschlusskabels auf 15 mm (0,59 in) kürzen.
• Den überschüssigen Kabelschirm auf den
Kabelmantel umschlagen.
