SMA CLUSTER CONTROLLER Installation - Handbuch (Seite 47)

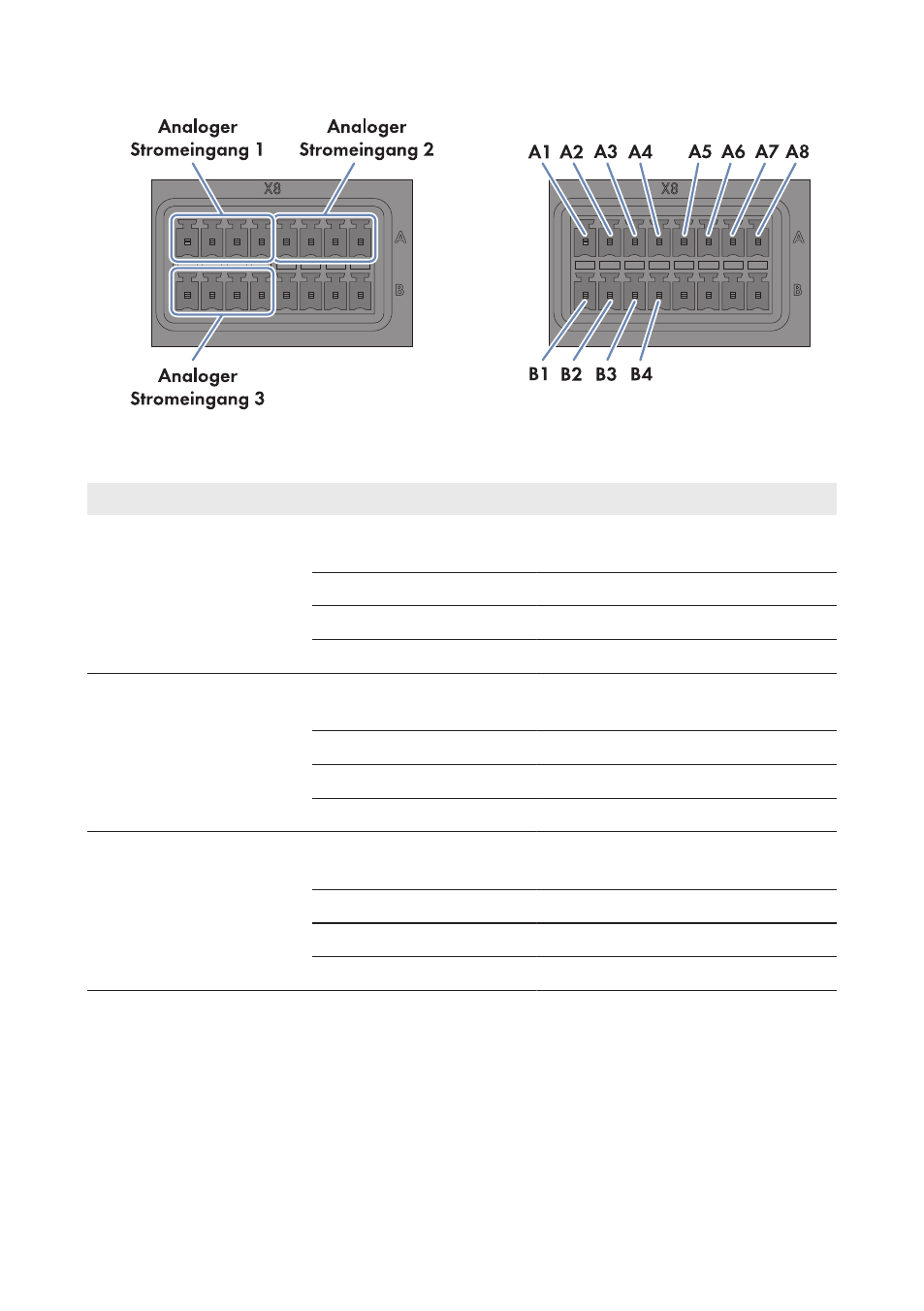

Abbildung 16: Belegung der Pin-Gruppen Analoger Stromeingang 1 , Analoger Stromeingang 2 und
Analoger Stromeingang 3
Pin-Gruppe Pin Signal Erklärung
Analoger Stromeingang 1 A1 Nicht belegt Reserviert für zukünftige Anwendun-
gen
A2 I+ Stromeingang
A3 I− Stromrückführung
A4 GND Schirmmasse
Analoger Stromeingang 2 A5 Nicht belegt Reserviert für zukünftige Anwendun-
gen
A6 I+ Stromeingang
A7 I− Stromrückführung
A8 GND Schirmmasse
Analoger Stromeingang 3 B1 Nicht belegt Reserviert für zukünftige Anwendun-
gen
B2 I+ Stromeingang
B3 I− Stromrückführung
B4 GND Schirmmasse
Vorgehen:
1. Das Anschlusskabel an den Sensor anschließen (siehe Anleitung des Herstellers). Dabei nicht
benötigte Adern bis zum Kabelschirm kürzen und die Aderfarben notieren.
2. Bei Anschluss an die Pin-Gruppe Analoger Stromeingang 1 folgende Schritte durchführen:
• Die Leitereinführung 4 mit einem Schraubendreher entriegeln und die Ader der
Aderleitung in die Leitereinführung stecken.
• Die Leitereinführungen 2 und 3 mit einem Schraubendreher entriegeln und die Adern des
Anschlusskabels in die Leitereinführungen stecken. Dabei die Pin‑Belegung beachten.
