SMA CLUSTER CONTROLLER Installation - Handbuch (Seite 39)

Pin Bezeichnung Erklärung
3 RX+ Data In +
4 Nicht belegt Nicht belegt
5 Nicht belegt Nicht belegt
6 RX− Data In −
7 Nicht belegt Nicht belegt
8 Nicht belegt Nicht belegt
Vorgehen:
1. Den Cluster Controller an das Speedwire‑Netzwerk anschließen. Dabei die gewünschte
Netzwerktopologie beachten:
• Bei Verwendung eines vorkonfektionierten Netzwerkkabels das Netzwerkkabel an die
Netzwerkbuchse X9 oder X10 anschließen.
• Bei Verwendung eines selbst zu konfektionierenden Netzwerkkabels den
RJ45‑Steckverbinder am Netzwerkkabel montieren (siehe Anleitung des Herstellers) und
das Netzwerkkabel an die Netzwerkbuchse X9 oder X10 des Cluster Controllers
anschließen.
2. Die Anschlussbelegung auf dem mitgelieferten Beiblatt notieren.
3. Nach Abschluss der Inbetriebnahme des Cluster Controllers bei den Wechselrichtern die
Webconnect-Funktion deaktivieren (siehe Bedienungsanleitung des Cluster Controllers).
6.9 Cluster Controller an LAN anschließen
Zusätzlich benötigtes Material (nicht im Lieferumfang enthalten):
☐ 1 Netzwerkkabel (siehe Kapitel 6.3 "Kabelanforderungen", Seite 28)

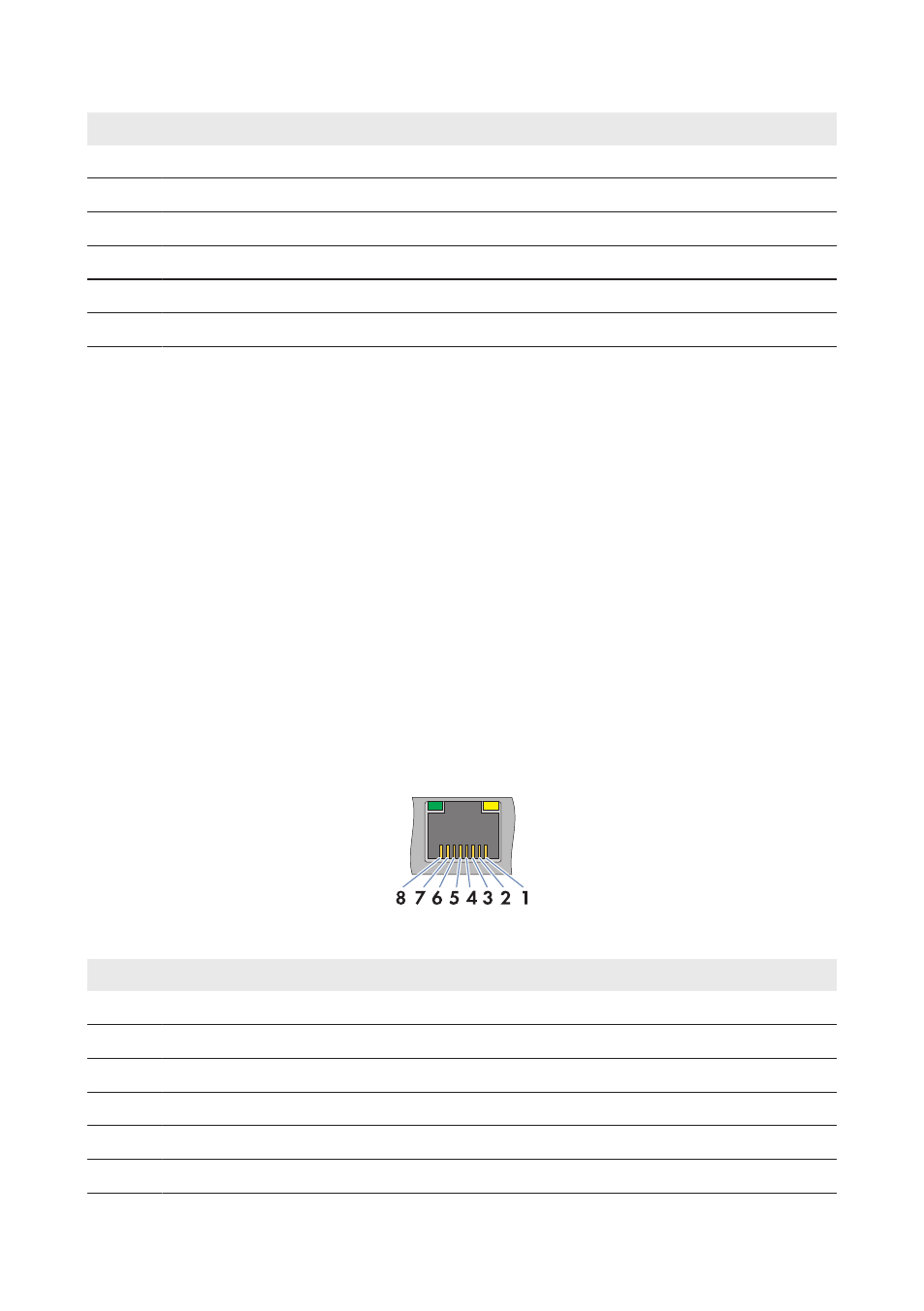

Abbildung 12: Pin-Belegung an den Netzwerkbuchsen X9, X10, X13 und X14
Pin Bezeichnung Erklärung
1 TX+ Data Out +
2 TX − Data Out −
3 RX+ Data In +
4 Nicht belegt Nicht belegt
5 Nicht belegt Nicht belegt
6 RX− Data In −
