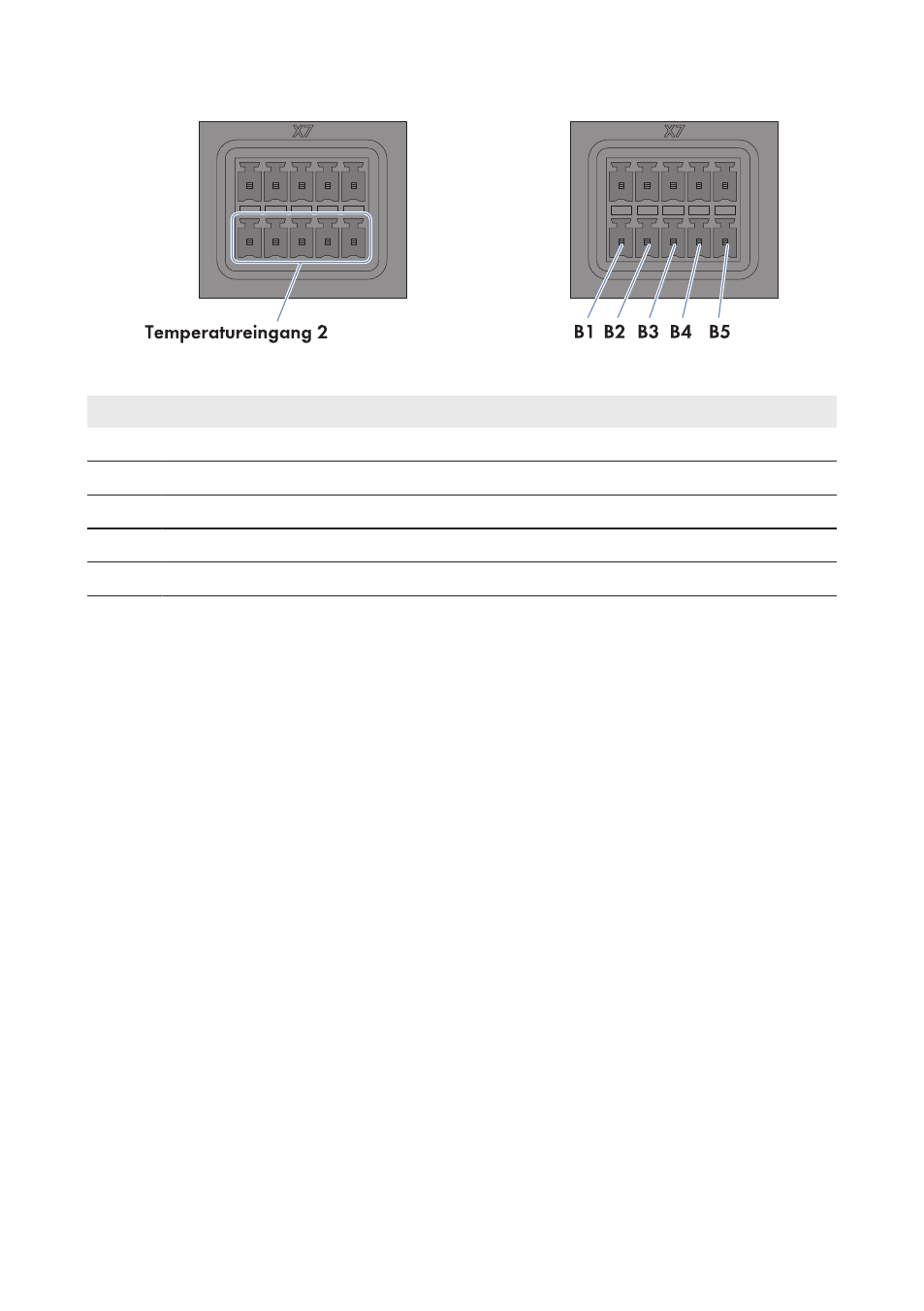

Abbildung 14: Pin-Belegung der Pin-Gruppe Temperatureingang 2
Pin Signal Erklärung
B1 GND Schirmmasse
B2 I+ Stromeingang
B3 V+ Spannungseingang
B4 V− Spannungsrückführung
B5 I− Stromrückführung
Vorgehen:
1. Das Anschlusskabel an den Modultemperatursensor anschließen (siehe Anleitung des
Herstellers). Dabei die nicht benötigten Adern bis zum Kabelschirm kürzen und die Aderfarben
notieren.
2. Bei Anschluss an den Cluster Controller in Zweileitertechnik folgende Schritte durchführen:
• Am 5-poligen Stecker die Leitereinführung 1 mit einem Schraubendreher entriegeln und
die Ader der Aderleitung in die Leitereinführung stecken.
• Am 5-poligen Stecker die Leitereinführungen 3 und 4 mit einem Schraubendreher
entriegeln und die Adern des Anschlusskabels in die Leitereinführungen stecken. Dabei
die Pin‑Belegung beachten.
• Am Anschluss X7 in der Pinreihe B jeweils zwischen Pin 2 und Pin 3 sowie zwischen Pin 4
und Pin 5 eine Brücke setzen.
3. Bei Anschluss an den Cluster Controller in Vierleitertechnik folgende Schritte durchführen:
• Am 5-poligen Stecker die Leitereinführung 1 mit einem Schraubendreher entriegeln und
die Ader der Aderleitung in die Leitereinführung stecken.
• Am 5-poligen Stecker die Leitereinführungen 2, 3, 4 und 5 mit einem Schraubendreher
entriegeln und die Adern des Anschlusskabels in die Leitereinführungen stecken. Dabei
die Pin‑Belegung beachten.
4. Den 5‑poligen Stecker am Anschluss X7 in die Pin‑Reihe B stecken.
5. Am Anschlusskabel kennzeichnen, welchem Anschluss und welcher Pin‑Reihe das
Anschlusskabel zugeordnet ist. Dazu den mitgelieferten Kabelbinder mit Beschriftungsfeld
verwenden.
6. Die Anschlussbelegung auf dem mitgelieferten Beiblatt notieren.
