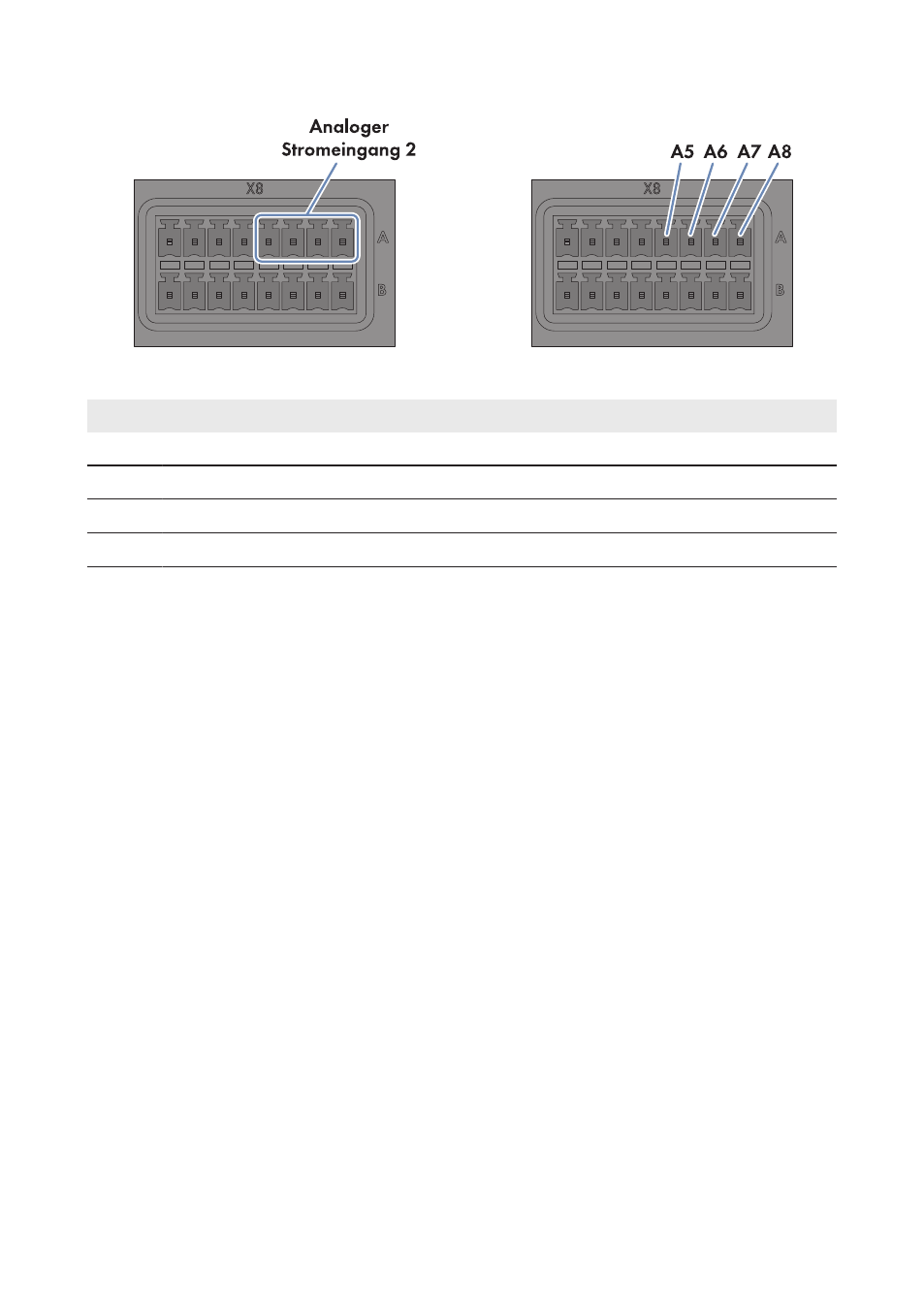

Abbildung 23: Belegung der Pin-Gruppe Analoger Stromeingang 2
Pin Signal Erklärung
A5 Nicht belegt Reserviert für zukünftige Anwendungen
A6 I+ Stromeingang
A7 I− Stromrückführung
A8 GND Schirmmasse
Vorgehen:
1. Das Anschlusskabel an die analoge Signalquelle anschließen (siehe Anleitung des
Herstellers). Dabei die nicht benötigten Adern bis zum Kabelschirm kürzen und die Aderfarben
notieren.
2. Das Anschlusskabel an den 8‑poligen Stecker anschließen:
• Die Leitereinführung 8 mit einem Schraubendreher entriegeln und die Ader der
Aderleitung in die Leitereinführung stecken.
• Die Leitereinführungen 6 und 7 mit einem Schraubendreher entriegeln und die Adern des
Anschlusskabels in die Leitereinführungen stecken. Dabei die Pin‑Belegung beachten.
3. Den 8‑poligen Stecker am Anschluss X8 in die Pin‑Reihe A stecken.
4. Am Anschlusskabel kennzeichnen, welchem Anschluss und welcher Pin‑Reihe das
Anschlusskabel zugeordnet ist. Dazu den mitgelieferten Kabelbinder mit Beschriftungsfeld
verwenden.
5. Die Anschlussbelegung auf dem mitgelieferten Beiblatt notieren.
6.12.3.2 Signalquelle an analogen Eingang für Blindleistungsvorgabe
anschließen
Die analogen Signale für die Blindleistungsvorgabe werden an die Pin-Gruppe Analoger
Stromeingang 3 am Anschluss X8 des Cluster Controllers gesendet. Als analoge Signalquelle
kann z. B. ein Fernwirkgerät verwendet werden.
Zusätzlich benötigtes Material (nicht im Lieferumfang enthalten):
☐ 1 analoge Signalquelle
☐ Anschlusskabel (siehe Kapitel 6.3 "Kabelanforderungen", Seite 28)
