6.12.5 Rückmeldung der Vorgaben zu
Netzsystemdienstleistungen
6.12.5.1 Rückmeldemöglichkeiten
Wenn der Cluster Controller die Netzbetreibervorgaben zu den Netzsystemdienstleistungen an die
Wechselrichter in der Anlage überträgt, haben Sie die Möglichkeit, dem Netzbetreiber darüber
Rückmeldung zu geben. Dafür stellt der Cluster Controller als Rückmeldekontakte 1 digitalen
Ausgang und 3 analoge Stromausgänge bereit, an die Sie entsprechende Gegenstellen
anschließen können, z. B. ein Fernwirkgerät.
6.12.5.2 Gegenstelle für Rückmeldung per digitalem Signal anschließen
Über die Pin-Gruppe Digitaler Ausgang 3 können Sie rückmelden lassen, ob der Cluster
Controller eine Netzbetreibervorgabe zur Wirkleistungsbegrenzung an die Wechselrichter in der
Anlage gesendet hat.
Maximale Belastbarkeit der Relais‑Kontakte beachten
Die Relais‑Kontakte dürfen mit einer Schaltleistung von maximal 30 W und einer Spannung
von maximal 48 V
DC
belastet werden.
Voraussetzungen:
☐ Die Gegenstelle muss für den Anschluss an den digitalen Ausgang technisch geeignet sein
☐ Das Anschlusskabel muss für den Anschluss an den mehrpoligen Stecker vorbereitet sein (siehe

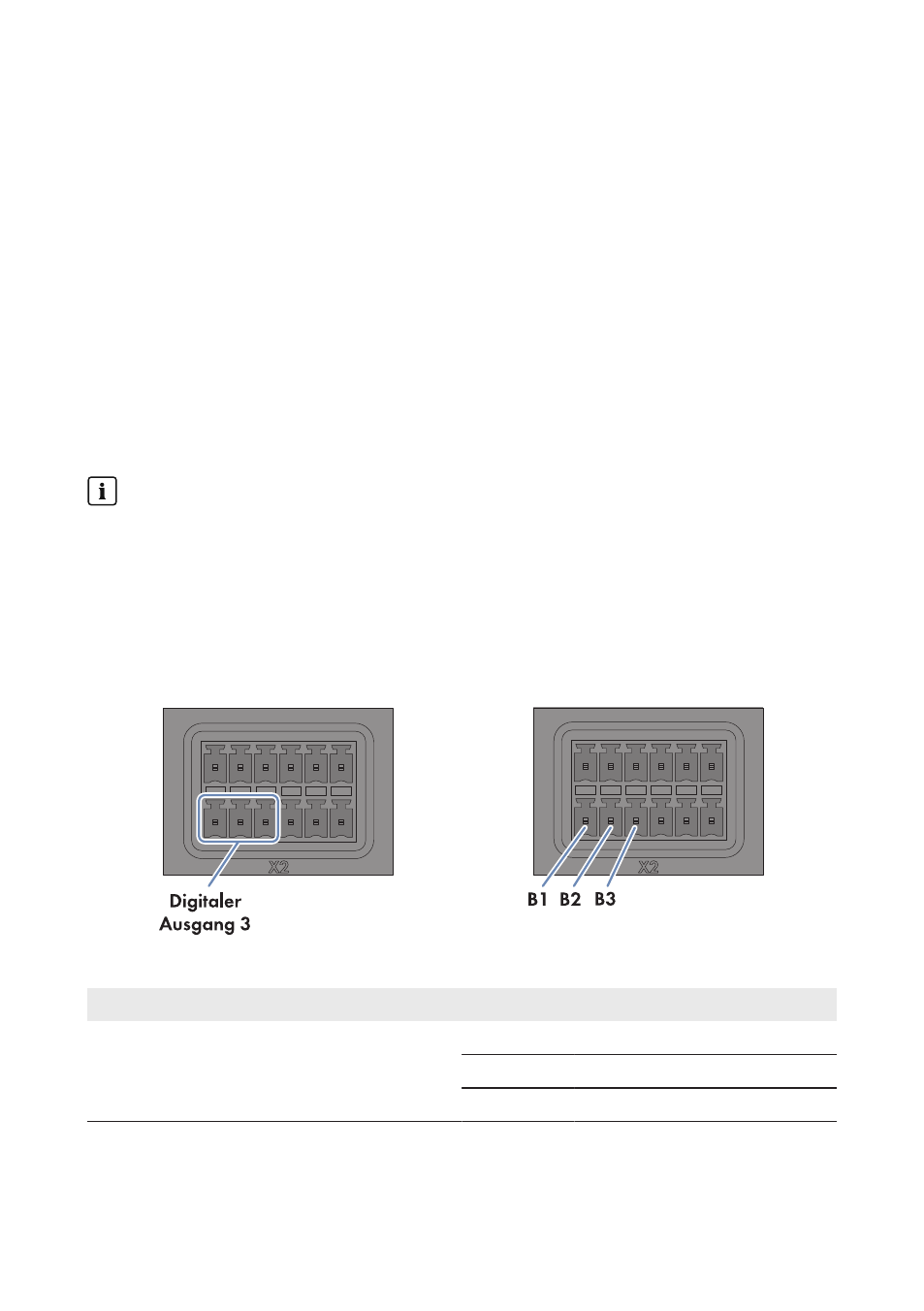

Abbildung 26: Belegung der Pin-Gruppe Digitaler Ausgang 3
Pin-Gruppe
Relais
Pin
Signal
Erklärung
Digitaler Ausgang 3
Rückmeldekontakt für die aktuelle
Wirkleistungsbegrenzung
C
B1
NC
Ruhekontakt
B2
CO
Umschaltkontakt
B3
NO
Arbeitskontakt
