6.11.2 Einstrahlungssensor anschließen
Sie können 1 Einstrahlungssensor oder Pyranometer an den Cluster Controller anschließen. Der
Messwert des Einstrahlungssensors oder Pyranometers wird auf dem Display und der
Benutzeroberfläche des Cluster Controllers angezeigt und an das Sunny Portal übertragen. Im
Sunny Portal fließen die Messwerte in die Berechnung der Performance Ratio ein.
Zusätzlich benötigtes Material (nicht im Lieferumfang enthalten):
☐ 1 Einstrahlungssensor
☐ 1 Anschlusskabel (siehe Kapitel 6.3 "Kabelanforderungen", Seite 28)
Voraussetzungen:
☐ Der Sensor muss für den Anschluss an die analogen Eingänge technisch geeignet sein (siehe
Kapitel 9, Seite 81).
☐ Das Anschlusskabel muss für den Anschluss an den mehrpoligen Stecker vorbereitet sein (siehe
Kapitel 6.5, Seite 31).

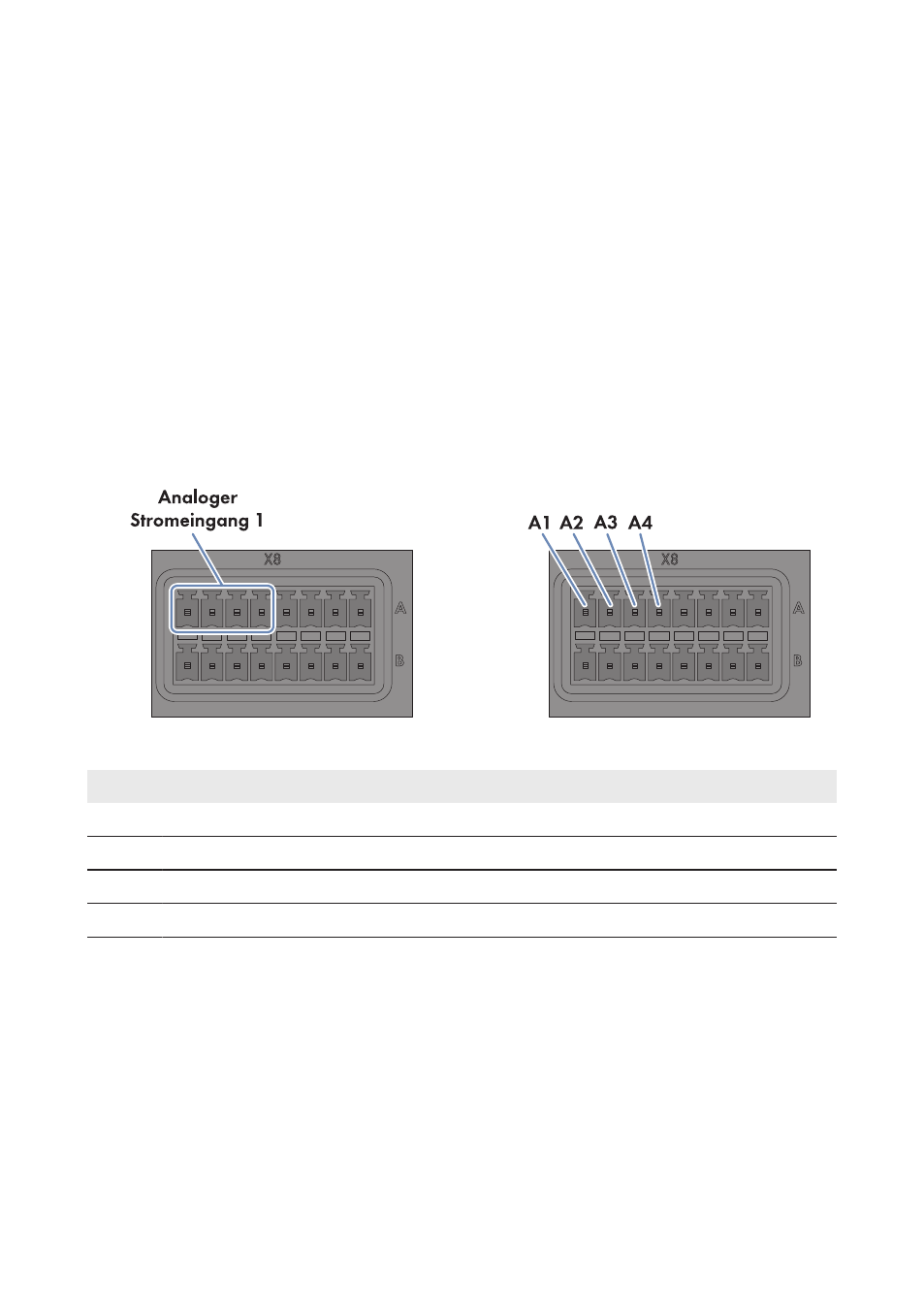

Abbildung 15: Belegung der Pin-Gruppe Analoger Stromeingang 1
Pin Signal Erklärung
A1 Nicht belegt Reserviert für zukünftige Anwendungen
A2 I+ Stromeingang
A3 I− Stromrückführung
A4 GND Schirmmasse
Vorgehen:
1. Das Anschlusskabel an den Einstrahlungssensor anschließen (siehe Anleitung des Herstellers).
Dabei die nicht benötigten Adern bis zum Kabelschirm kürzen und die Aderfarben notieren.
2. Das Anschlusskabel an den 8‑poligen Stecker anschließen:
• Die Leitereinführung 4 mit einem Schraubendreher entriegeln und die Ader der
Aderleitung in die Leitereinführung stecken.
• Die Leitereinführungen 2 und 3 mit einem Schraubendreher entriegeln und die Adern des
Anschlusskabels in die Leitereinführungen stecken. Dabei die Pin‑Belegung beachten.
3. Den 8‑poligen Stecker am Anschluss X8 in die Pin‑Reihe A stecken.
