6 Anschluss und Inbetriebnahme
6.1 Übersicht des Anschlussbereichs

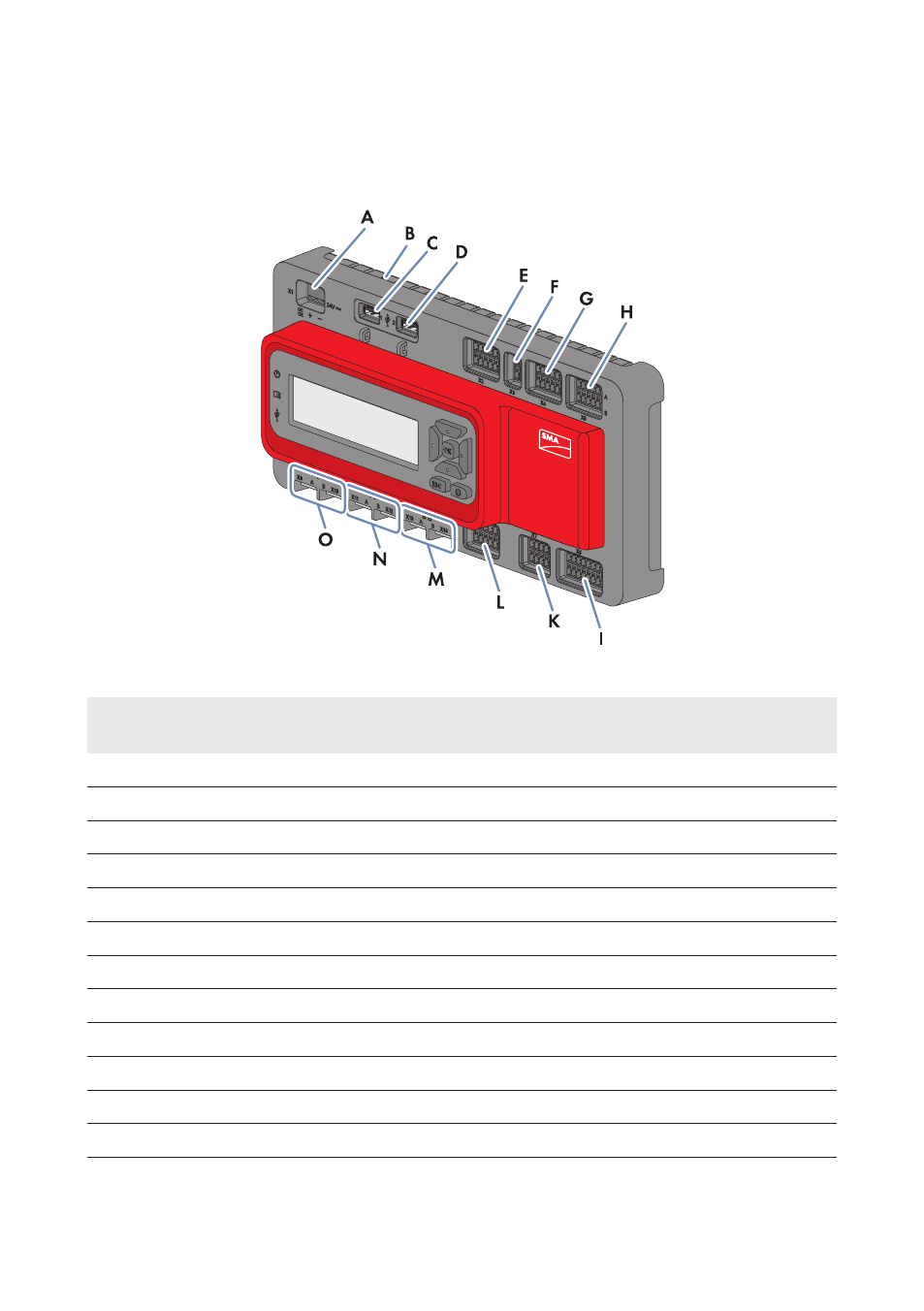

Abbildung 9: Übersicht des Anschlussbereichs
Position Anzahl Bezeich-
nung Erklärung
A 1 X1 Anschluss für die Spannungsversorgung
B 1 – Anschluss für die Erdung
C 1 1 USB‑Anschluss für den Export von Anlagendaten
D 1 2 USB‑Anschluss für Updates
E 1 X2 Digitale Ausgänge
F 1 X3 Reserviert für zukünftige Anwendungen
G 1 X4 Digitale Eingänge
H 1 X5 Digitale Eingänge
I 1 X8 Analoge Eingänge
K 1 X7 Anschlüsse für die Temperatursensoren
L 1 X6 Analoge Ausgänge
M 2 X13, X14 Netzwerkbuchsen für Anschluss des LAN
