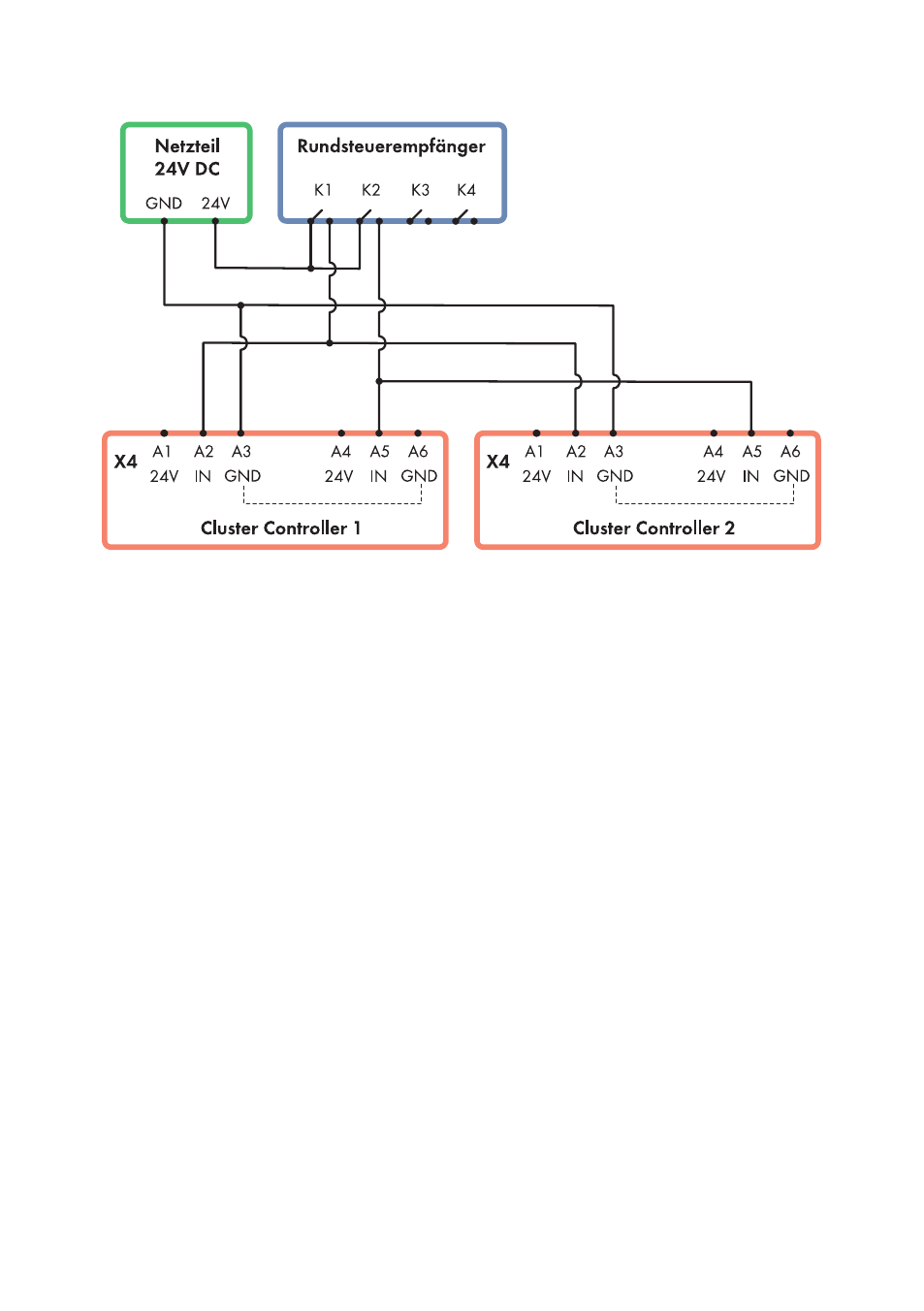

Abbildung 22: Übermittlung digitaler Signale zur Wirkleistungsbegrenzung an 2 Cluster Controller über die
Relais K1 und K2 eines Rundsteuerempfängers (Beispiel)
6.12.3 Analoge Signalvorgabe
6.12.3.1 Signalquelle an analogen Eingang für
Wirkleistungsbegrenzung anschließen
Die analogen Signale für die Wirkleistungsbegrenzung werden an die Pin-Gruppe Analoger
Stromeingang 2 am Anschluss X8 des Cluster Controllers übertragen. Als analoge Signalquelle
kann z. B. ein Fernwirkgerät verwendet werden.
Zusätzlich benötigtes Material (nicht im Lieferumfang enthalten):
☐ 1 analoge Signalquelle
☐ Anschlusskabel (siehe Kapitel 6.3 "Kabelanforderungen", Seite 28)
Voraussetzungen:
☐ Die Signalquelle muss für den Anschluss an die analogen Eingänge technisch geeignet sein
(siehe Kapitel 9, Seite 81).
☐ Das Anschlusskabel muss für den Anschluss an den mehrpoligen Stecker vorbereitet sein (siehe
Kapitel 6.5, Seite 31).
