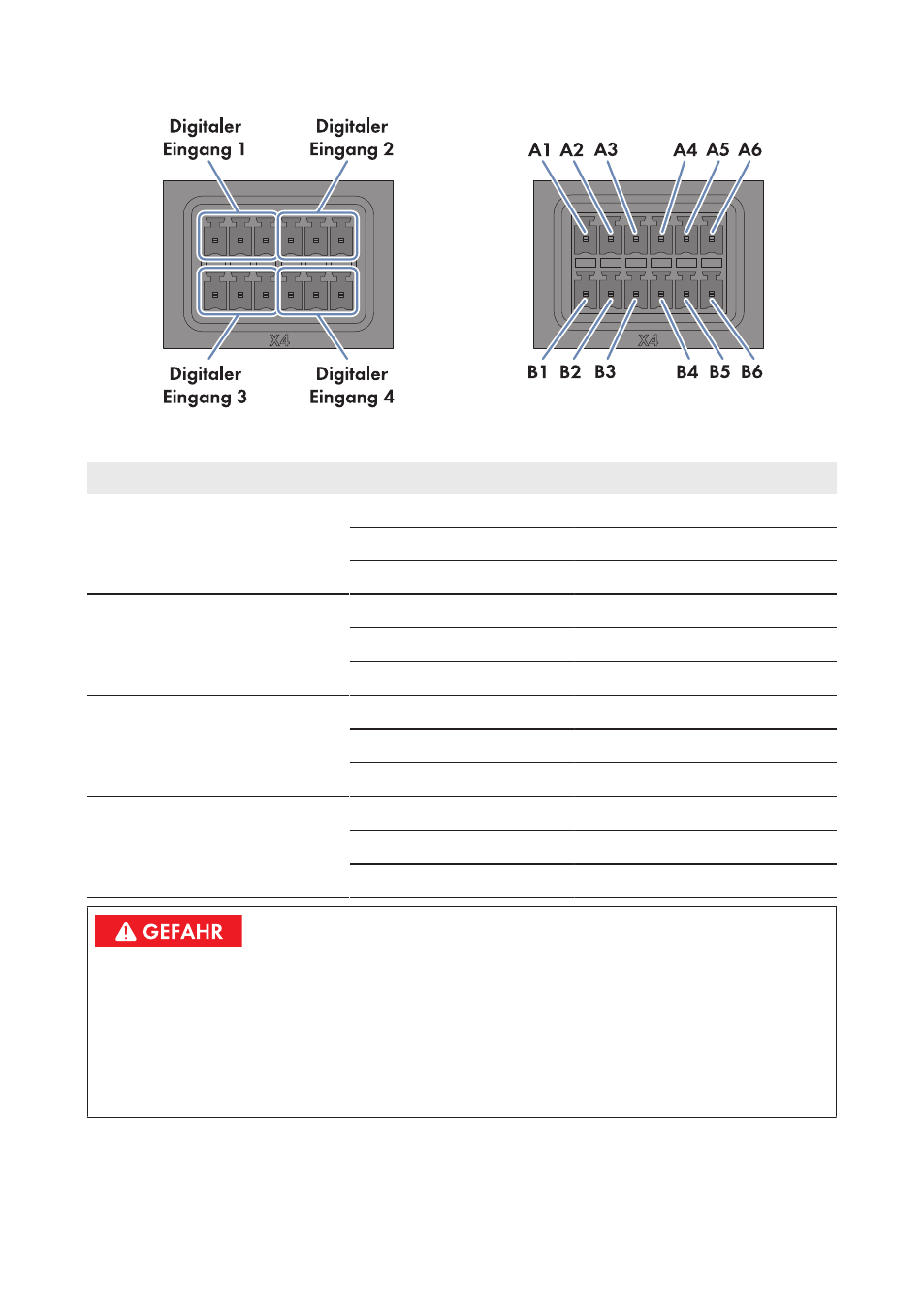

Abbildung 20: Belegung der Pin-Gruppen am Anschluss X4
Pin-Gruppe Pin Pin‑Belegung Erklärung
Digitaler Eingang 1
Signal 1 von 4 für die Wirkleis-
tungsbegrenzung A1 24 V Spannungsversorgungsausgang
A2 IN Eingang
A3 GND Bezugspotential
Digitaler Eingang 2
Signal 2 von 4 für die Wirkleis-
tungsbegrenzung A4 24 V Spannungsversorgungsausgang
A5 IN Eingang
A6 GND Bezugspotential
Digitaler Eingang 3
Signal 3 von 4 für die Wirkleis-
tungsbegrenzung B1 24 V Spannungsversorgungsausgang
B2 IN Eingang
B3 GND Bezugspotential
Digitaler Eingang 4
Signal 4 von 4 für die Wirkleis-
tungsbegrenzung B4 24 V Spannungsversorgungsausgang
B5 IN Eingang
B6 GND Bezugspotential
Lebensgefahr durch Stromschlag bei Falschanschluss des Rundsteuerempfängers
Bei Falschanschluss des Rundsteuerempfängers kann Netzspannung am Gehäuse des Cluster
Controllers anliegen.
• Die Adern des Anschlusskabels nicht an die Außenleiter des Rundsteuerempfängers
anschließen.
• Beim Anschluss sicherstellen, dass keine Brücke im Rundsteuerempfänger eingesetzt ist.
